تابلو برق طرح ریتال (Rittal Design Enclosure) به‌عنوان یکی از پیشرفته‌ترین و استانداردترین استراکچرهای ماژولار در صنعت برق، جایگاهی بی‌بدیل در پروژه‌های توزیع، کنترل فرآیند و اتوماسیون صنعتی به دست آورده است. این تیپ تابلو که با الهام از معماری فریم ماژولار و پروفیل‌های چندخم کمپانی آلمانی ریتال طراحی و در داخل کشور بومی‌سازی شده، محدودیت‌های ساختاری و اجرایی تابلوهای جوشی سنتی (Fixed-Welded) را به‌طور کامل مرتفع کرده است. شرکت مهندسی آرین پرتو با بیش از یک دهه تجربه تخصصی در زمینه طراحی و ساخت تابلو برق صنعتی، انواع تابلوهای تیپ طرح ریتال را با بالاترین دقت ورق‌کاری CNC، رنگ‌آمیزی الکترواستاتیک پیشرفته و انطباق کامل با استانداردهای بین‌المللی IEC 61439-1/2 تولید و به صنایع کشور عرضه می‌نماید.

۱. تابلو برق طرح ریتال چیست؟ مفهوم مهندسی و فلسفه طراحی ماژولار

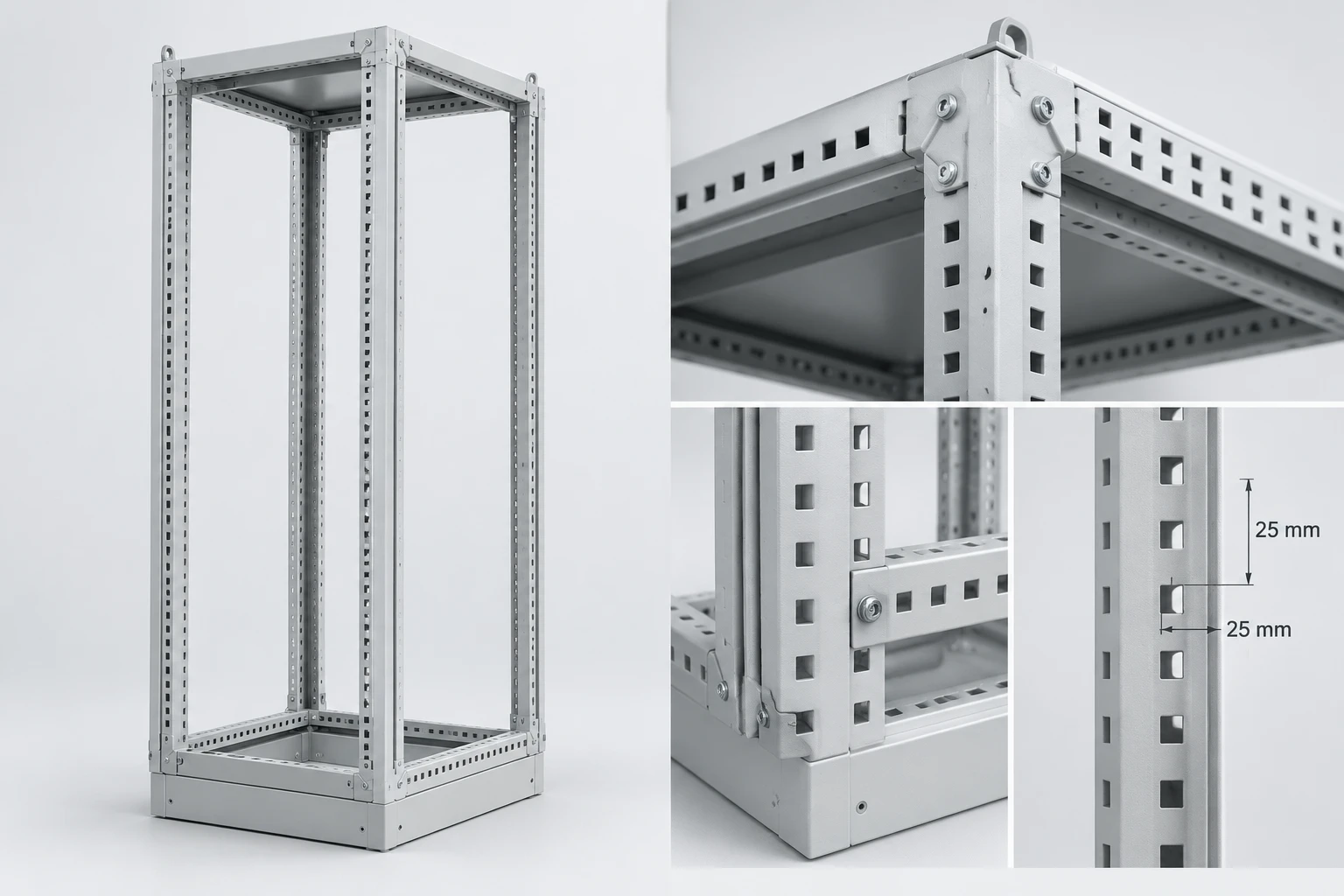

اصطلاح «طرح ریتال» در ادبیات مهندسی تابلوسازی، اشاره به ساختار و متدولوژی مهندسی برگرفته از استانداردهای کمپانی Rittal آلمان دارد. هسته اصلی این مفهوم، گذار از بدنه و اسکلت صلب و جوش‌کاری‌شده به سمت فریم‌های پیچ‌ومهره‌ای ماژولار (Modular Bolted Framework) است. در این ساختار، پروفیل‌های اصلی ستون‌ها و ریل‌های افقی دارای سوراخ‌کاری‌های متقارن با گام دقیق ۲۵ میلی‌متر (گام استاندارد صنعتی DIN) هستند که امکان چیدمان قطعات، نصب صفحات مونتاژ (Mounting Plates) و تعریف محفظه‌های داخلی را با انعطاف‌پذیری فوق‌العاده فراهم می‌سازند.

مزایای بنیادین ساختار ماژولار طرح ریتال عبارتند از:

• دسترسی چندوجهی (Multi-directional Accessibility): باز شدن آسان درب جلو، دیواره‌های جانبی (Side Panels)، کاور عقب و سقف، دسترسی ۳۶۰ درجه برای کابل‌کشی و سرویس تجهیزات را بدون نیاز به جابجایی سلول فراهم می‌کند.
• توسعه‌پذیری خطی بدون تخریب (Baying Capability): الحاق سلول‌های جدید به سلول‌های موجود در خط با استفاده از بست‌های اتصال کوپلینگ (Baying Brackets) و نوار درزگیر مخصوص بدون نیاز به فرآیندهای جوشکاری یا تغییر در ساختار سلول‌های اولیه.
• توزیع یکنواخت تنش‌های مکانیکی: ساختار چندخم پروفیل‌ها، گشتاور اینرسی مقطع را افزایش داده و پایداری سازه را در برابر تکان‌های شدید ناشی از زلزله، حمل‌ونقل و نیروهای دینامیکی اتصال کوتاه تضمین می‌کند.

۲. مشخصات فنی و متریال تابلو برق طرح ریتال؛ ضخامت ورق و پروفیل‌سازی اختصاصی

پایداری مکانیکی و طول عمر تابلو طرح ریتال مستقیماً به گرید ورق فولادی، فرآیند رول‌فرمینگ و خم‌کاری دقیق CNC وابسته است. شرکت آرین پرتو در ساخت اسکلت تابلوهای خود از ورق‌های روغنی نورد سرد با گرید فولادی ST12 / DC01 و در محیط‌های با خورندگی بالا از ورق‌های گالوانیزه گرم یا استنلس استیل 304/316L استفاده می‌کند.

پروفیل ستون‌ها: ستون‌های اصلی تابلو طرح ریتال معمولاً دارای مقطع ۹ تا ۱۲ خم مهندسی با جوش لیزری پیوسته هستند. این مقطع مهندسی هندسی باعث می‌شود بدون افزایش نامتعارف وزن سازه، حداکثر ممان اینرسی مقطع حاصل شده و تابلو بار سنگین تجهیزاتی مانند کلیدهای هوایی (ACB) و ترانسفورماتورها را بدون کوچک‌ترین دفورماسیون تحمل کند.

۳. تیپ‌بندی انواع تابلو برق طرح ریتال (ایستاده، دیواری، پیانویی و ماژولار)

تنوع ساختاری تابلوهای طرح ریتال پاسخگوی گستره وسیعی از نیازهای صنعتی از فضاهای محدود کنترلی تا اتاق‌های برق مرکزی است. ساختارهای پرکاربرد تولیدی در آرین پرتو عبارتند از:

الف) تابلوهای ایستاده فریم‌لس و ماژولار طرح ریتال (الهام‌گرفته از سری‌های VX25 و TS8)

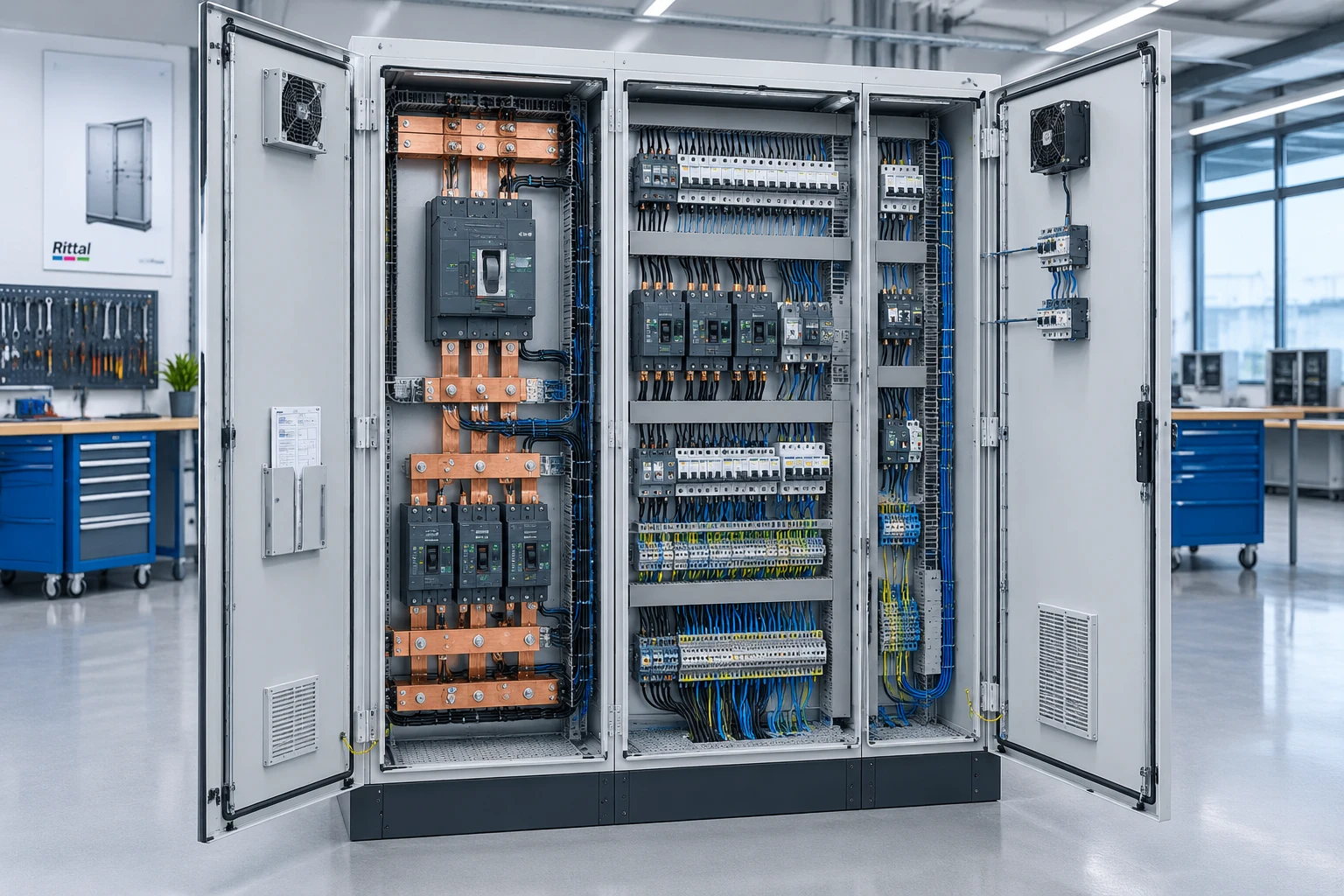

این تیپ تابلو، ستون فقرات اتاق‌های برق صنعتی (Substations) است. ساختار تمام‌پیچ‌ومهره‌ای آن با پروفیل متقارن ۲۵ میلی‌متری امکان چیدمان قطعات را در ابعاد ۳ بعدی فراهم می‌سازد. دیواره‌ها و درب‌ها به راحتی جدا شده و قابلیت کوپلینگ از هر دو سمت چپ و راست را داراست. این تابلوها ایده‌آل‌ترین گزینه برای تابلوهای توزیع برق فشار ضعیف (LV Panels) و تابلوهای کنترل مرکزی موتورها (MCC) محسوب می‌شوند.

ب) تابلوهای دیواری کامپکت طرح ریتال (الهام‌گرفته از سری‌های AX و AE)

جهت مصارف توزیع محلی، جعبه‌های ترمینال (Junction Boxes)، کنترل ماشین‌آلات و روشنایی محیط‌های صنعتی به کار می‌روند. این تابلوها با لبه آب‌بندی یکپارچه (Single-piece folded front edge)، فلنج‌های گلند پلیت ورود کابل با عایق فوم و درب با لولای ۱۸۰ درجه ساخته می‌شوند.

ج) میزهای کنترل و کنسول‌های مانیتورینگ (طرح پیانویی AP)

کنسول‌های ارگونومیک ۳ تکه شامل پایه زیرین (Pedestal)، میز میانی با زاویه شیب‌دار جهت نصب شستی‌ها و سلکتورسویچ‌ها، و تاج فوقانی جهت نصب نمایشگرها و مانیتورهای صنعتی سیستم‌های اسکادا و تابلو برق پی ال سی و اتوماسیون صنعتی.

۴. سطوح حفاظت فیزیکی (IP) و مقاومت مکانیکی در تابلوهای طرح ریتال

حفاظت پایدار در برابر نفوذ رطوبت، گردوغبار و ضربات فیزیکی طبق استانداردهای IEC 60529 و IEC 62262 تضمین می‌شود. در طراحی تابلو طرح ریتال، دستیابی به این درجات نیازمند فرآیندهای دقیق مهندسی است:

۵. مهندسی شینه‌کشی (Busbar System) و محاسبات اتصال کوتاه در تابلو برق طرح ریتال

سیستم شینه‌کشی (مس شمش) رگ حیاتی توزیع توان در تابلو طرح ریتال است. طراحی شینه‌ها باید برای دو پارامتر اصلی محاسبه شود: ۱. جریان نامی پیوسته و افزایش دما، و ۲. پایداری در برابر نیروهای الکترودینامیکی ناشی از جریان اتصال کوتاه نامی (I_cw و I_pk) طبق استاندارد IEC 61439-2.

محاسبه نیروی الکترودینامیکی بین شینه‌های موازی در تابلو طرح ریتال هنگام اتصال کوتاه:

نیروی ماکزیمم جاذبه یا دافعه مکانیکی میان دو هادی موازی در هنگام عبور جریان پیک اتصال کوتاه (i_p) از رابطه مهندسی زیر به دست می‌آید:

که در آن: F_m نیروی مکانیکی وارد بر هادی‌ها (برحسب نیوتن)، μ₀ تراوایی مغناطیسی خلأ (4π × 10^-7 H/m)، i_p پیک جریان اتصال کوتاه (آمپر)، a فاصله مرکز تا مرکز شینه‌ها (متر)، و l فاصله طولی بین دو مقره نگهدارنده شینه (فاصله اسپن به متر) است.

در تابلوهای طرح ریتال آرین پرتو، مقره‌های تابلویی رزینی (DMC / SMC) ضدشعله با استحکام خمشی بالا نصب شده و فواصل نگه‌دارنده‌ها به‌گونه‌ای جانمایی می‌شوند که تنش برشی و کششی ناشی از اتصال کوتاه‌های تا سطح ۶۵kA الی ۱۰۰kA را بدون کوچک‌ترین تغییر شکل تحمل کنند.

۶. مدیریت حرارتی، تهویه اجباری و کنترل دمای تجهیزات در تابلوهای طرح ریتال

تجهیزات الکترونیکی قدرت مدرن نظیر درایوهای فرکانس متغیر (VFD)، سافت‌استارترها، بریکرهای قدرت و ترانسفورماتورها توان اتلافی بالایی به‌صورت گرما آزاد می‌کنند. افزایش دمای هوای داخل تابلو به بالاتر از ۴۰ الی ۴۵ درجه سانتی‌گراد موجب کاهش ظرفیت جریانی (Derating) تجهیزات و کاهش شدید طول عمر قطعات نیمه‌هادی می‌گردد.

محاسبه دبی هوای مورد نیاز فن تهویه در تابلوهای طرح ریتال (Fan Airflow Calculation):

برای دستیابی به دمای عملیاتی ایمن، دبی حجمی هوای فن مورد نیاز (V برحسب متر مکعب بر ساعت m³/h) از فرمول ترمودینامیکی زیر محاسبه می‌شود:

که در آن: Q_v توان اتلافی خالص داخل محفظه تابلو برحسب وات (W)، ΔT اختلاف مجاز دمای داخل محفظه با محیط بیرون برحسب کلوین (K)، و f ضریب ثابت ترمودینامیکی هوا وابسته به ارتفاع از سطح دریا (به‌طور میانگین ۳.۱ در سطح دریا و ۳.۵ در ارتفاعات صنعتی ایران) است.

در مواردی که دمای هوای محیط بیرون فراتر از ۴۰ درجه سانتی‌گراد باشد یا گردوغبار شیمیایی اجازه ورود هوای بیرون را ندهد، تهویه هوای باز ناکارآمد بوده و استفاده از کولرهای تابلویی صنعتی طرح ریتال (با مدار بسته خنک‌کاری و گاز مبرد R134a) یا مبدل‌های حرارتی هوا به هوا (Air-to-Air Heat Exchangers) اجتناب‌ناپذیر است.

۷. فرم‌های تفکیک و جداسازی داخلی (Internal Separation Forms) در تابلو طرح ریتال

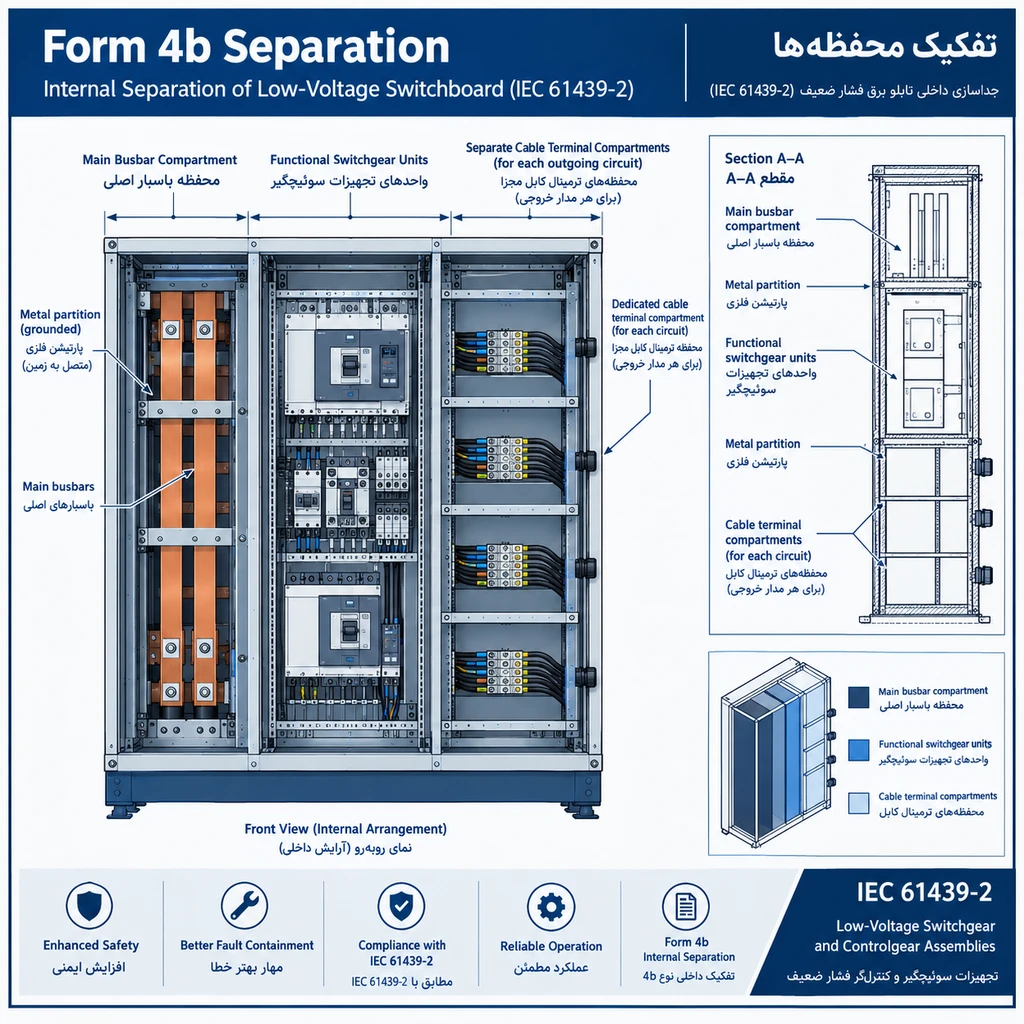

مطابق استاندارد بین‌المللی IEC 61439-2، فضای داخلی تابلو به منظور ارتقای ایمنی اپراتور در حین نگهداری و جلوگیری از سرایت خطای آرک فلش، به بخش‌های مختلف شامل محفظه شینه اصلی (Busbar Compartment)، محفظه تجهیزات کلیدزنی (Functional Units)، و محفظه کابل‌های ورودی/خروجی (Cable Connection Compartment) تقسیم می‌شود:

تابلوهای طرح ریتال ساخته‌شده در آرین پرتو قابلیت پیاده‌سازی کلیه فرم‌های تفکیک تا Form 4b را با استفاده از پارتیشن‌های عایق و فلزی ماژولار دارند که این ویژگی بالاترین ضریب ایمنی را برای مراکز حساس پتروشیمی، بیمارستانی و صنعتی فراهم می‌آورد.

۸. بررسی موردی پروژه‌ها و تجربیات میدانی در صنایع کشور (Case Studies)

۹. کاربردهای صنعتی تابلو طرح ریتال در خطوط تولید و مراکز توزیع

انعطاف‌پذیری مکانیکی و قابلیت نصب اکسسوری‌های گسترده، تابلو طرح ریتال را به انتخاب نخست در کاربردهای زیر بدل کرده است:

• تابلوهای اصلی توزیع توان (Power Center / Main Distribution Board): تجهیز با کلیدهای هوایی ACB تا ریتینگ جریانی ۶۳۰۰ آمپر با قابلیت شینه‌کشی افقی و عمودی ایمن.
• تابلوهای کنترل موتور و درایو (MCC / VFD Panels): مدیریت خطوط درایو و سافت‌استارترهای سنگین با تهویه بهینه و جداسازی حرارتی مطابق الزامات فنی.
• سیستم‌های اتوماسیون صنعتی و ابزار دقیق (DCS / PLC Enclosures): عایق‌بندی ضد نویز الکترومغناطیسی (EMC Shielding) و ایجاد محفظه امن برای ماژول‌های کنترلی حساس.
• تابلوهای اصلاح ضریب توان و بهبود کیفیت توان: تابلوهای بانک خازنی صنعتی مجهز به فیلترهای هارمونیک و رگولاتورهای هوشمند که به دفع حرارت مداوم راکتورها و خازن‌ها نیاز دارند.

۱۰. مقایسه فنی و اقتصادی: تابلو برق طرح ریتال در برابر طرح سیواکن و فیکس جوشی

تحلیل مهندسی: تابلوهای طرح سیواکن بیشتر برای سایت‌های عظیم با فیدرهای پرتعداد کشویی (Withdrawable) که نیاز به تعویض داغ (Hot-swap) دارند پیشنهاد می‌شوند؛ در مقابل، تابلوهای طرح ریتال با ارائه سطح حفاظت بسیار بالاتر (IP66)، زمان تحویل بسیار کوتاه‌تر و هزینه اجرایی به‌مراتب منطقی‌تر و اقتصادی‌تر، انتخابی ایده‌آل و هوشمندانه برای بیش از ۹۰ درصد خطوط صنعتی و پروژه‌های تولیدی کشور هستند.

۱۱. الزامات کنترل کیفیت، آزمون‌های کارخانه‌ای (FAT) و بازرسی نهایی تابلو برق طرح ریتال

کلیه تابلوهای طرح ریتال ساخته‌شده در کارخانه آرین پرتو قبل از بسته‌بندی و ارسال به سایت پروژه، تحت سخت‌گیرانه‌ترین آزمون‌های پذیرش کارخانه‌ای (Factory Acceptance Test) منطبق با IEC 61439 ارزیابی می‌شوند:

1. آزمون مقاومت دی‌الکتریک و ولتاژ ضربه (Dielectric & Insulation Test): اعمال ولتاژ ۲.۵ کیلوولت به مدت ۱ دقیقه میان مدارات قدرت و شاسی متصل به زمین جهت اطمینان از سلامت عایقی.
2. کنترل پیوستگی مسیر زمین و هم‌پتانسیل‌سازی (Equipotential Bonding): اندازه‌گیری مقاومت اتصال میان بدنه، درب‌ها، صفحات روبنا و شینه اصلی ارت که باید کمتر از ۰.۱ اهم باشد.

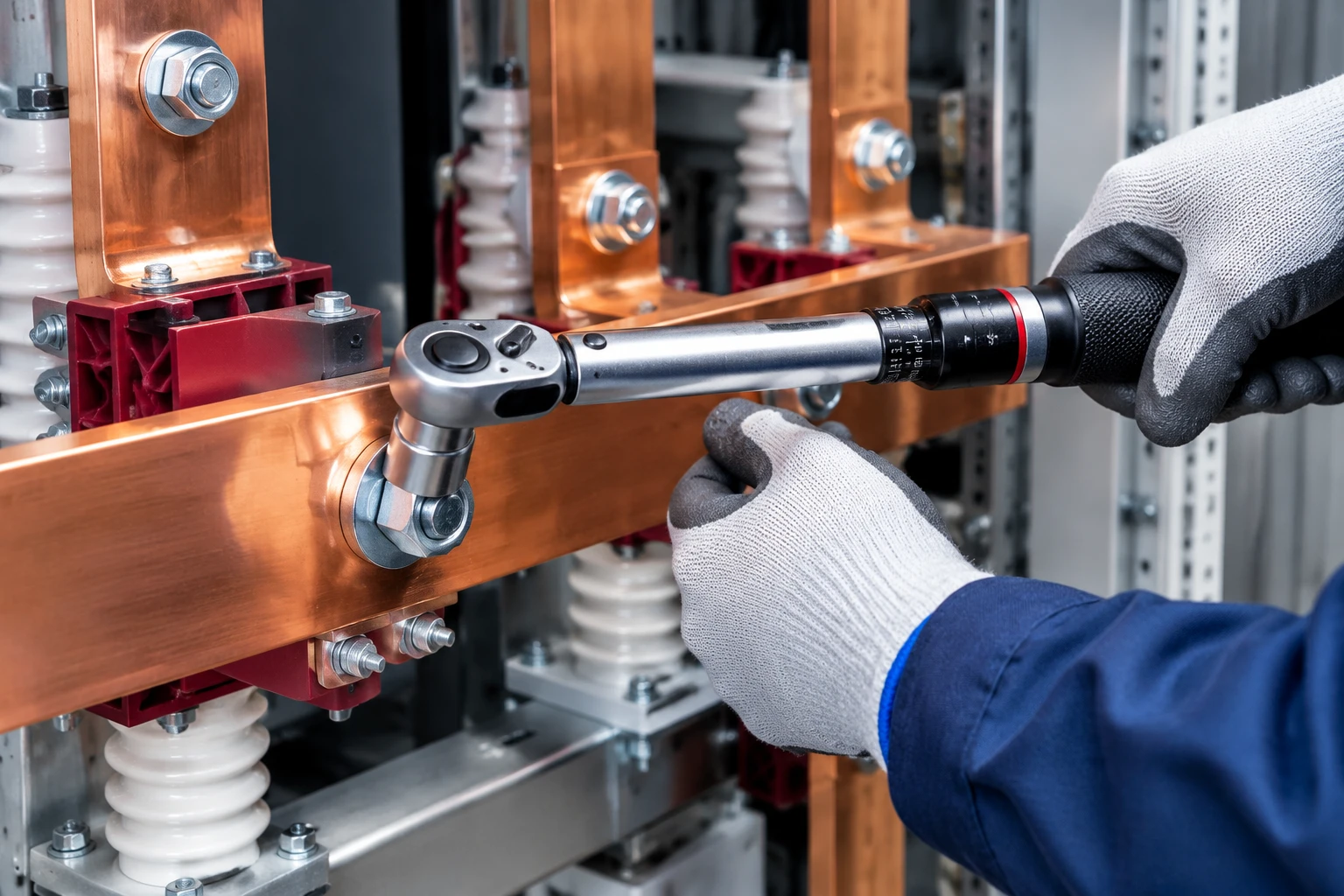

3. بازرسی گشتاور بستن اتصالات پیچ‌ومهره‌ای (Torque Check): کنترل گشتاور سفت شدن پیچ‌های شینه با آچار ترکمتر کالیبره‌شده مطابق جدول زیر:

۱۲. دستورالعمل نصب، بهره‌برداری و نگهداری پیشگیرانه (PM) تابلوهای طرح ریتال

برای حفظ ضریب اطمینان و افزایش عمر مفید تابلوهای طرح ریتال، رعایت چک‌لیست بازرسی دوره‌ای در فرآیند نگهداری پیشگیرانه الزامی است:

• بازرسی گسکت‌های آب‌بندی دور درب: بررسی انعطاف‌پذیری فوم پلی‌اورتان؛ در صورت مشاهده‌ی پارگی، سفت‌شدگی یا ترک‌خوردگی گسکت، تعویض فوری آن برای جلوگیری از نفوذ گرد و غبار و رطوبت ضروری است.
• کنترل مجدد گشتاور پیچ‌های شینه: با توجه به سیکل‌های حرارتی ناشی از عبور جریان، پیچ‌های اتصال شینه‌ها می‌توانند طی زمان شل شوند؛ بازبینی گشتاور طبق جدول بخش ۱۰ هر ۱۲ ماه توصیه می‌شود.
• سرویس قفل‌ها، لولاها و مکانیزم دسته گردان: روانکاری نقاط متحرک با گریس مخصوص بدون سیلیکون و بررسی عملکرد صحیح اینترلاک‌های مکانیکی و الکتریکی.
• تمیزکاری فیلترهای فن و دریچه‌های تهویه: در محیط‌های صنعتی گردوغبارآلود، گرفتگی فیلتر می‌تواند دبی هوای محاسبه‌شده در بخش ۶ را به‌شدت کاهش داده و باعث افزایش دمای داخلی شود.
• بازرسی خوردگی و زنگ‌زدگی نقاط آسیب‌دیده‌ی رنگ: هرگونه خراش یا ضربه‌ی مکانیکی باید سریعاً با رنگ رترچ تابلویی پوشش داده شود تا زنجیره‌ی خوردگی از همان نقطه آغاز نشود.

۱۳. چک‌لیست استعلام قیمت تابلو برق طرح ریتال و فرآیند ثبت سفارش در آرین پرتو

قیمت نهایی تابلو طرح ریتال به ترکیب دقیق مشخصات فنی پروژه بستگی دارد و نمی‌توان بدون بررسی نقشه، عددی قطعی اعلام کرد. برای این‌که کارشناسان آرین پرتو بتوانند سریع‌ترین و دقیق‌ترین پیش‌فاکتور مهندسی را ارائه دهند، اطلاعات زیر را آماده کنید:

فرآیند ثبت سفارش در آرین پرتو در ۴ گام مهندسی اجرا می‌شود: ۱. دریافت مدارک و نیازسنجی ← ۲. طراحی شماتیک و برآورد قیمت مهندسی ← ۳. تأیید نقشه‌های جانمایی (Shop Drawings) توسط کارفرما ← ۴. ساخت، مونتاژ، آزمون کارخانه‌ای (FAT) و تحویل نهایی.
