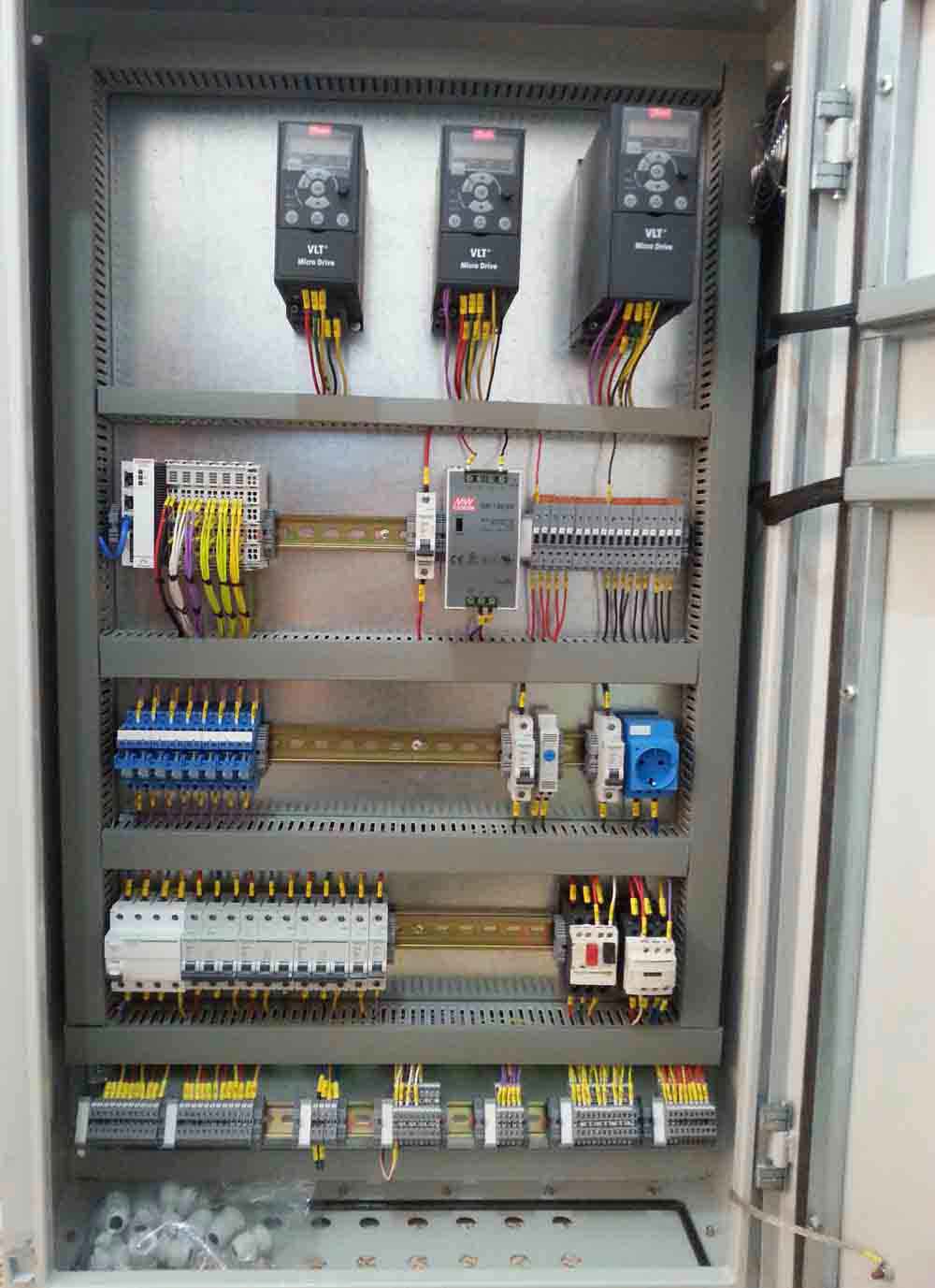

آرین پرتو طراحی، ساخت و تحویل انواع تابلو برق صنعتی (توزیع، فرمان و اتوماسیون، MCC، بانک خازنی و چنجاور) را برای کارخانجات، پالایشگاهها، نیروگاهها و خطوط تولید انجام میدهد؛ از دریافت نقشه یا نیاز فنی پروژه تا مونتاژ، سیمکشی، تست کارخانهای و تحویل نهایی.
نیاز به طراحی، ساخت یا استعلام قیمت تابلو برق صنعتی دارید؟
مهندسان آرین پرتو آماده بررسی نقشهها و ارائه پیشفاکتور مهندسی هستند.
انواع تابلو برق صنعتی که میسازیم
- تابلوهای توزیع (Distribution): تقسیم برق میان بخشهای مختلف خط تولید یا کارخانه.
- تابلوهای فرمان و اتوماسیون (PLC/HMI): کنترل و پایش خودکار فرایندهای صنعتی — راهنمای تابلو برق PLC.
- تابلوهای MCC (Motor Control Center): راهاندازی و کنترل متمرکز چندین موتور صنعتی.
- تابلوهای چنجاور اضطراری (ATS): جابهجایی خودکار میان برق شهری و ژنراتور — جزئیات تابلو چنجاور.
- تابلوهای بانک خازنی: اصلاح ضریب توان و کاهش هزینهی قبض برق — توضیح کامل بانک خازنی.
از نظر ساختار بدنه نیز بسته به نیاز پروژه، تابلوها را بهصورت Metal Enclosed (بدنه یکپارچه)، Metal Clad (محفظههای مجزا)، Withdrawable (کشویی، برای سرویس آسان) یا Swing (درب شیشهای برای بازرسی سریع) تحویل میدهیم.
فرآیند طراحی و ساخت تابلو برق صنعتی
فرایند تولید بر اساس IEC 61439 در ۶ گام اصلی انجام میشود:
۱ طراحی مهندسی و نقشهکشی تکخطی (SLD)
تحلیل بار مصرفی، جریان اتصال کوتاه و طراحی نقشههای فرمان و قدرت با نرمافزارهایی نظیر EPLAN Pro Panel و AutoCAD Electrical.
۲ ورقکاری، برش و خم اسکلت
ساخت بدنه از ورق گالوانیزه یا استیل با ضخامت ۱.۵ تا ۲.۵ میلیمتر، متناسب با درجه حفاظت IP مورد نیاز.
۳ فسفاتهکاری و رنگ پودری الکترواستاتیک
پوششدهی بدنه با رنگ استاندارد RAL جهت مقاومت در برابر خوردگی و زنگزدگی طولانیمدت.
۴ شینهکشی مسی و سیستم ارتینگ
نصب شینههای مسی با خلوص ۹۹.۹٪ متناسب با جریان نامی و اتصال ایمن به سیستم زمین.
۵ مونتاژ تجهیزات و سیمکشی
نصب کلیدها، کنتاکتورها و رلهها به همراه شمارهگذاری دقیق سرسیمها طبق نقشه مهندسی.
۶ تست و کنترل کیفیت کارخانهای (FAT)
آزمون دیالکتریک، مقاومت عایقی و پیوستگی ارتینگ پیش از تحویل نهایی به کارفرما.
برند تجهیزات، استانداردها و کنترل کیفیت
تجهیزات داخلی تابلوها از برندهای معتبر (اشنایدر، زیمنس، هیوندای، LS) انتخاب میشوند و کل فرایند طراحی و مونتاژ طبق استانداردهای زیر انجام میگیرد:
| استاندارد | مبدأ | حوزه تمرکز |
|---|---|---|
| IEC 61439 | بینالمللی (اروپا) | طراحی، ساخت و آزمون نوع تابلوهای برق |
| IEC 60529 | بینالمللی | درجه حفاظت بدنه (IP) |
| UL 508A | آمریکا | تابلوهای کنترل صنعتی و ایمنی در برابر آتشسوزی |
| ANSI/NEMA | آمریکا | طبقهبندی محفظه بر اساس شرایط محیطی |
پیش از تحویل، هر تابلو تحت آزمونهای دیالکتریک، مقاومت عایقی و پیوستگی ارتینگ قرار میگیرد (مرحله FAT در بخش فرایند ساخت).
عوامل موثر بر قیمت تابلو برق صنعتی
قیمت تابلو برق صنعتی به عوامل متعددی بستگی دارد: ابعاد و تعداد سلولها، ضخامت و جنس ورق بدنه، برند و کیفیت تجهیزات داخلی، درجه حفاظت IP، و پیچیدگی مدارات فرمان و قدرت.
برای استعلام قیمت چه اطلاعاتی لازم است؟
- نوع تابلو (توزیع، فرمان، MCC، بانک خازنی و …)
- جریان نامی و ولتاژ کاری
- تعداد فیدرها
- درجه حفاظت مورد نیاز (IP)
- برند تجهیزات درخواستی
- نقشه تکخطی یا مشخصات فنی پروژه
با ارسال این اطلاعات برای کارشناسان ما، پیشفاکتور مهندسی و زمانبندی دقیق تحویل را دریافت میکنید. جزئیات بیشتر دربارهی فاکتورهای هزینه در مقالهی هزینه نصب تابلو برق.
کاربرد تابلو برق صنعتی در صنایع مختلف
نفت و گاز و پتروشیمی (با نیاز به تابلوهای ضدانفجار)، نیروگاهها و پستهای برق، کارخانجات تولیدی و خطوط اتوماسیون، مراکز داده و سرور، و واحدهای درمانی و بیمارستانی که نیاز به برق پایدار و بدون قطعی دارند.
تأمین تجهیزات و اجرای پروژههای تابلوسازی صنعتی
آرین پرتو تأمینکنندهی تجهیزات اصل و اجراکنندهی پروژههای تابلوسازی صنعتی است.
چرا آرین پرتو برای ساخت تابلو برق صنعتی؟
- طراحی بر اساس نیاز پروژه و نقشه مهندسی اختصاصی
- استفاده از تجهیزات برندهای معتبر و اصل
- مونتاژ، سیمکشی و تست کارخانهای پیش از تحویل
- امکان مشاوره فنی رایگان پیش از ثبت سفارش
- تحویل تابلو کاملاً متناسب با مشخصات فنی کارفرما
سوالات متداول درباره تابلو برق صنعتی
سؤال: تابلو برق صنعتی برای چه پروژههایی طراحی میشود؟
پاسخ: برای کارخانجات، پالایشگاهها، نیروگاهها، خطوط تولید اتوماسیونشده و مراکز داده که نیاز به توزیع و کنترل ایمن جریانهای بالا دارند.
سؤال: زمان ساخت تابلو برق صنعتی چقدر است؟
پاسخ: بسته به پیچیدگی مدار و موجودی تجهیزات، معمولاً بین ۳ تا ۱۰ روز کاری زمان میبرد.
سؤال: چه اطلاعاتی برای استعلام قیمت لازم است؟
پاسخ: نوع تابلو، جریان و ولتاژ کاری، تعداد فیدرها، درجه حفاظت IP و برند تجهیزات درخواستی — در صورت وجود، نقشه تکخطی هم کمککننده است.
سؤال: آیا امکان ساخت تابلو بر اساس نقشه کارفرما وجود دارد؟
پاسخ: بله؛ نقشه یا مشخصات فنی پروژه دریافت شده و طراحی و ساخت کاملاً منطبق با آن انجام میشود.
سؤال: آیا تست و کنترل کیفیت قبل از تحویل انجام میشود؟
پاسخ: بله؛ هر تابلو پیش از تحویل تحت آزمونهای دیالکتریک، مقاومت عایقی و پیوستگی ارتینگ (FAT) قرار میگیرد.
سؤال: تفاوت تابلو MCC و PCC چیست؟
پاسخ: تابلو MCC (Motor Control Center) برای راهاندازی و کنترل متمرکز چندین موتور طراحی میشود، در حالی که PCC (Power Control Center) عمدتاً برای توزیع و کنترل جریان قدرت اصلی بین تجهیزات مختلف به کار میرود.
سؤال: برای محیط بیرونی (فضای باز) چه درجه IP پیشنهاد میشود؟
پاسخ: برای فضای باز معمولاً IP65 مناسب است؛ برای محیطهای صنعتی حاوی گازهای قابلاشتعال، تابلوهای ضدانفجار با IP68 استفاده میشوند.
تابلو برق صنعتی چیست؟
تابلو برق صنعتی دستگاهی است که جریان الکتریسیته را از یک یا چند منبع ورودی به چندین مدار خروجی با بار کوچکتر توزیع میکند. این تابلوها مجموعهای از یک یا چند سلول (Cubicle) هستند که هرکدام تجهیزات حفاظتی، کنترلی و اندازهگیری مخصوص به خود را دارند.
اجزا و تجهیزات اصلی تابلو برق صنعتی
- کلیدهای حفاظتی (ACB, MCCB, MCB): قطع مدار در برابر اتصال کوتاه و اضافهبار.
- کنتاکتورها و بیمتالها: کنترل خودکار موتورها — راهنمای کامل در مقالهی روش نصب کنتاکتور.
- رلهها و کنترل فاز: تشخیص خطا و صدور فرمان قطع ایمن.
- تجهیزات اندازهگیری: آمپرمتر، ولتمتر و ترانسفورماتورهای جریان (CT).
- شینههای مسی (Busbar): انتقال جریانهای بالا میان بخشهای مختلف تابلو.
طبقهبندی تابلو برق صنعتی بر اساس سطح ولتاژ
| رده | محدوده ولتاژ | کاربرد رایج |
|---|---|---|
| فشار ضعیف (LV) | تا ۱۰۰۰ ولت | ساختمانها، کارگاهها و اکثر خطوط صنعتی عمومی |
| فشار متوسط (MV) | ۱۰۰۰ تا ۳۶,۰۰۰ ولت | پستهای توزیع صنعتی و کارخانجات بزرگ |
| فشار قوی (HV) | ۳۶,۰۰۰ تا ۶۳,۰۰۰ ولت | پستهای فشار قوی و نیروگاهها |
درجه حفاظت (IP) در تابلو برق صنعتی
برای محیطهای بستهی داخلی معمولاً IP42 کفایت میکند؛ برای فضای باز یا محیطهای گردوغبارآلود IP65 توصیه میشود؛ تابلوهای ضدانفجار صنایع نفت و گاز با IP68 عرضه میشوند.
مقالات مرتبط
این صفحه مرجع اصلی «تابلو برق صنعتی» در سایت آرین پرتوست. اگر پروژهی شما غیرصنعتی (مسکونی یا اداری) است، بهجای این صفحه، مقالهی تخصصی طراحی و ساخت تابلو برق (عمومی) راهنمای بهتری خواهد بود. سایر مطالب مرتبط:
- روش نصب و عیبیابی کنتاکتور
- تابلو برق PLC چیست؟
- تابلو برق چنجاور اتومات و دستی
- تابلو برق بانک خازنی
- هزینه نصب تابلو برق
سفارش ساخت تابلو برق صنعتی از آرین پرتو
با ارسال نقشه تکخطی یا مشخصات پروژه خود، پیشفاکتور مهندسی و زمانبندی دقیق تحویل را دریافت کنید.
