در تابلو برق، عملکرد تجهیزات به وسیله مدار فرمان کنترل می شود. مدار فرمان با استفاده از جریان های کم، تعیین می کند که کدام قسمت از مدار باید روشن یا خاموش شود. این مدار به طور همزمان با مدار قدرت عمل می کند، ولی وظایف متفاوتی دارد. مدار قدرت مسئول قطع و وصل جریان های برق است، در حالی که مدار فرمان با استفاده از اجزای مختلفی چون شستی های فلزی، پلاتین های فرمان و تایمر ها، فرمان های کنترلی را به مدار قدرت ارسال می کند. به این ترتیب، مدار فرمان نقش کلیدی در کنترل دقیق تجهیزات برق و تعیین زمان و نحوه عملکرد آن ها دارد. در واقع، مدار فرمان در تابلو برق به عنوان یک سیستم هوشمند عمل می کند که نظارت بر کارکرد سایر اجزای سیستم برق را بر عهده دارد. در این مقاله به تشریح کاربرد ها و اجزای مدار فرمان در تابلو برق خواهیم پرداخت. همچنین شما می توانید برای کسب اطلاعات بیشتر درباره ی طراحی و ساخت تابلو برق و سازندگان تابلو برق اداره برق با کارشناس و مشاورین ما در تماس باشید.
تفاوت مدار قدرت با مدار فرمان در تابلو برق
مدار فرمان و مدار قدرت تفاوت های مهمی دارند که در کاربرد ها و ویژگی های آن ها مشخص می شود. همان طور که گفته شد مدار فرمان در تابلو برق وظیفه کنترل سیستم ها را بر عهده دارد و برای این منظور از ولتاژ و جریان های پایین استفاده می کند. این مدار معمولاً از سیم های با سطح مقطع کوچک و در انواع تک فاز AC یا DC طراحی می شود. در مقابل، مدار قدرت برای قطع و وصل جریان به کار می رود و معمولاً با ولتاژ و جریان های بالا کار می کند. اجزای این مدار مانند سیم ها، کابل ها و شیشه ها دارای سطح مقطع بزرگتری هستند. مدار قدرت بیشتر به صورت سه فاز طراحی می شود و مسیر های کمتری نسبت به مدار فرمان دارد. همچنین، عیب یابی مدار قدرت ساده تر است، در حالی که عیب یابی مدار فرمان پیچیدگی بیشتری دارد. در مجموع، مدار فرمان بیشتر برای کنترل و مدار قدرت برای انتقال و مدیریت جریان های بالا به کار می رود.
کاربرد های مدار فرمان در تابلو برق
این مدار به عنوان ابزاری برای ارسال هشدار به منظور اعلام وضعیت اضطراری، کنترل و مدیریت بار الکتریکی، و همچنین صرفه جویی در مصرف برق عمل می کند. از دیگر کاربرد های مهم آن، ایجاد محدودیت حرکتی از طریق سنسور ها و کنترل وضعیت روشن یا خاموش بودن ماشین آلات است. مدار فرمان در تابلو برق همچنین امکان ایجاد هماهنگی و مدیریت راه اندازی بین الکترو موتور ها و ماشین آلات را فراهم می آورد. این سیستم با ارائه آلارم ها و سیگنال های خطا به پرسنل در صورت بروز مشکلات، به پیشگیری از خرابی ها کمک می کند. علاوه بر این، به کاهش هزینه ها و استهلاک ناشی از کارکرد مداوم دستگاه ها و روشنایی می انجامد و به کنترل دقیق سرعت تولید با استفاده از سنسور ها و میکروسویچ ها کمک می کند.
نکاتی که در طراحی مدار فرمان باید رعایت شود
در تابلو برق صنعتی، استفاده از کنتاکت رله شیشه ای در مدار فرمان برای تغذیه موتور، به دلیل نزدیکی بیش از حد کنتاکت ها به هم، ممکن است موجب جرقه و ذوب شدن کنتاکت ها گردد. به همین دلیل توصیه می شود که از کنتاکتور با توان سه برابر توان موتور استفاده شود. همچنین، برای مدارات AC، از دیود برای مدار لامپ تست نباید استفاده کرد و به جای آن باید از کنتاکت باز استفاده شود. در فیدر های ورودی، لامپ سیگنال باید از زیر کلید و ولتمتر از بالای کلید تغذیه شوند. سیم هایی که مستقیماً از باس بار گرفته می شوند باید حداقل 2.5 میلی متر مربع قطر داشته باشند و به طور مناسب ایزوله شوند. استفاده از کنتاکت میکرو سوئیچ تست برای قطع و وصل مدار بهتر از کنتاکت رله کمکی است تا از قطع ناخواسته برق جلوگیری شود. همچنین، استفاده از مس بافته شده به جای هادی انعطاف پذیر در قسمت های دارای ولتاژ توصیه نمی شود، زیرا مس بافته شده به مرور انعطاف پذیری خود را از دست می دهد.
مراحل طراحی مدار فرمان در تابلو برق
برای طراحی مدار فرمان در تابلو برق، ابتدا باید عملکرد کلی مدار را به صورت یک روندنما یا به صورت نوشتاری ساده توضیح دهید. پس از آن، مدار قدرت و تصویر واقعی آن را ترسیم کرده و مشخصات، ویژگی ها و نام ها را بر روی اجزا درج کنید. در این مرحله، می توانید یک نمای کلی از عملکرد مدار ایجاد کنید تا به هدف طراحی و نتایج مورد نظر خود پی ببرید. طراحی مدار فرمان باید از ساده ترین شکل ممکن آغاز شود و سپس با پیشرفت کار، جزئیات بیشتر به آن افزوده شود. این رویکرد به شما کمک می کند که مدار های پیچیده را به تدریج تحلیل و تکمیل کنید، چرا که بسیاری از مدار ها در ابتدا ممکن است برای تحلیل و طراحی پیچیده به نظر برسند.

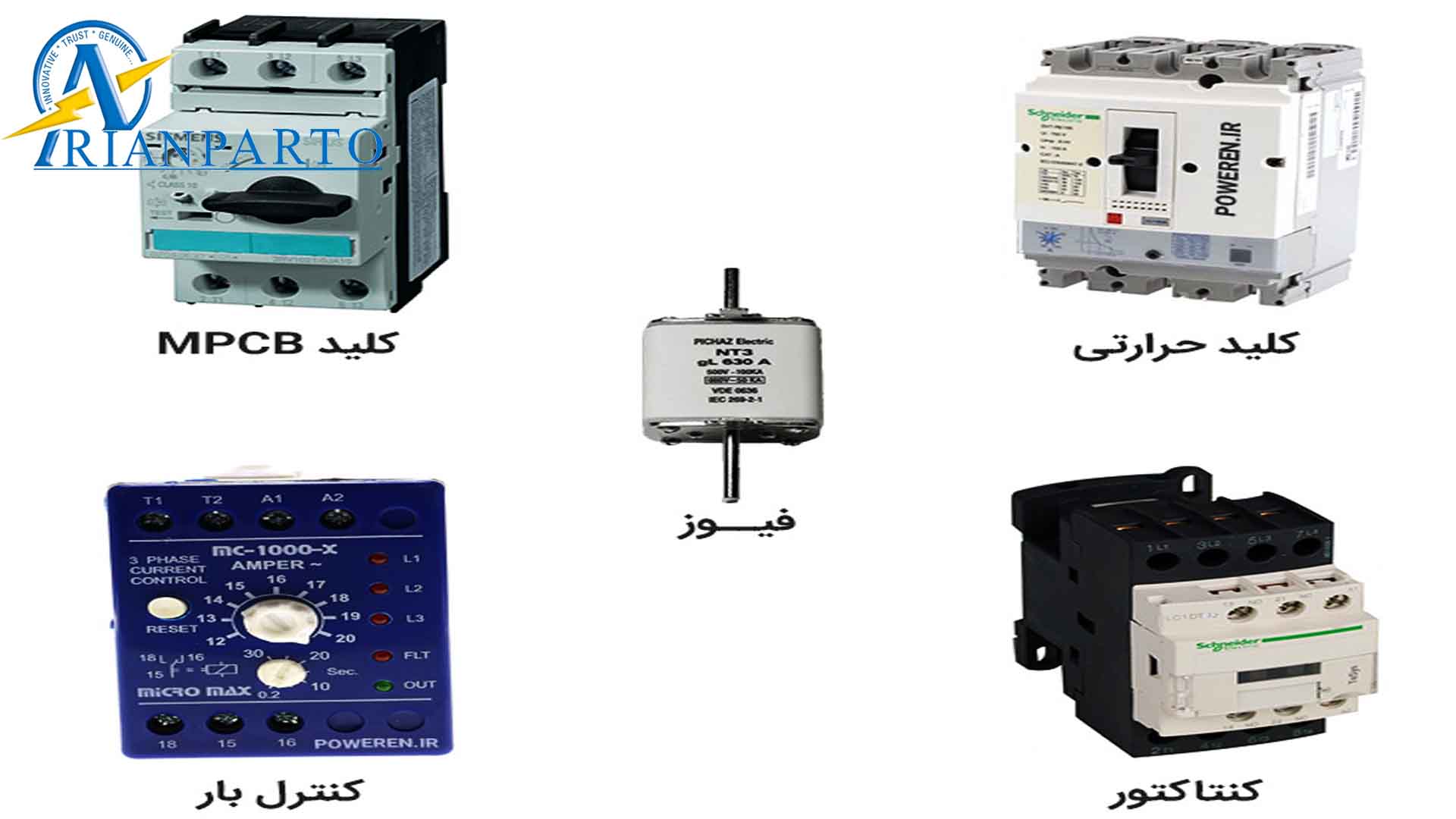

اجزای مدار فرمان در تابلو برق
یکی از اجزای مدار فرمان در تابلو برق، تايمر است که به کنترل و تنظیم عملکرد مدار در بازه های زمانی مختلف کمک می کند. تايمر ها به انواع مختلفی تقسیم می شوند، از جمله تايمر الکترونيکی که نسبت به دیگر انواع پر کاربرد تر است. همچنین، کليد مينياتوری برای حفاظت از مدار در برابر خرابی های ناشی از اضافه بار و اتصال کوتاه استفاده می شود. این کليد به عنوان یک قطع کننده عمل کرده و از مدار فرمان و مدار های قدرت حفاظت می کند. شستی یا پوش باتن، برای کنترل و مدیریت دستگاه های صنعتی کاربرد دارد و در انواع مختلفی مانند شستی استارت و استاپ موجود است. در آخر، فيوز ها از دیگر قطعات حفاظتی هستند که در برابر جریان های اضافه از دستگاه ها و سیستم های برقی محافظت کرده و از بروز خطرات ناشی از آتش سوزی جلوگیری می کنند.
سخن پایانی
در این مقاله به بررسی مدار فرمان در تابلو برق پرداختیم و تفاوت آن با مدار قدرت را توضیح دادیم. گفتیم که مدار فرمان و مدار قدرت هر دو از اجزای حیاتی در سیستم های الکتریکی هستند. مدار قدرت مسئول قطع و وصل جریان برق در مدار های مختلف است، در حالی که مدار فرمان برای کنترل و فرماندهی عملکرد سایر اجزا به کار می رود. این دو مدار به طور مستقیم با هم در ارتباط هستند و هر یک نقش خاص خود را در سیستم ایفا می کند. با تشکر از همراهی شما مخاطب گرامی. با آرزوی بهترین ها. آرین پرتو
