آرین پرتو ارائه‌دهنده خدمات تخصصی تعمیر و نگهداری تابلو برق صنعتی، اورهال تجهیزات فشار ضعیف و توزیع و عیبیابی فوری سیستم‌های الکتریکی کارخانجات، کارگاه‌ها و ساختمان‌های تجاری است. هدف تیم مهندسی ما، بازگرداندن ایمن، پایدار و کم‌هزینه خطوط تولید و تاسیسات به مدار بهره‌برداری با استفاده از قطعات استاندارد و ابزارهای عیبیابی دقیق است.
عیبیابی مدار فرمان و قدرت، تعویض کلیدهای اتوماتیک، رفع خطای خازن و بازسازی
تابلو توزیع (MDP)، بانک خازنی، چنج‌اور (ATS)، تابلوهای موتوری (MCC) و PLC
تهران و البرز (پوشش ویژه شهرک‌های صنعتی شمس‌آباد، پرند، سیمین‌دشت و چهاردانگه)
تماس تلفنی یا ارسال فیلم خرابی → تحلیل اولیه مهندسی → اعزام فوری یا اورهال
بر اساس نوع خرابی، قطعه و محل پروژه؛ جزئیات هزینه تعمیر تابلو برق
⚠️ اقدامات ایمنی در شرایط خرابی اضطراری:
در صورت مشاهده بوی سوختگی شدید، صدای جرقه ممتد، دود یا بالارفتن غیرعادی حرارت تابلو، تنها در صورتی که امکان دسترسی ایمن و بدون خطر وجود دارد، کلید اصلی (Main Breaker) بالادست را قطع کنید. به هیچ وجه درب تابلوی برق‌دار را باز نکنید و بدون تجهیزات عایق به اتصالات نزدیک نشوید. بلافاصله با متخصصان عیبیابی تماس بگیرید.
خط تولید یا تاسیسات شما متوقف شده است؟
کارشناسان عیبیابی آرین پرتو آماده بررسی و اعزام تجهیزات تشخیصی به محل پروژه هستند.
خدمات عیبیابی و تعمیرات تخصصی آرین پرتو

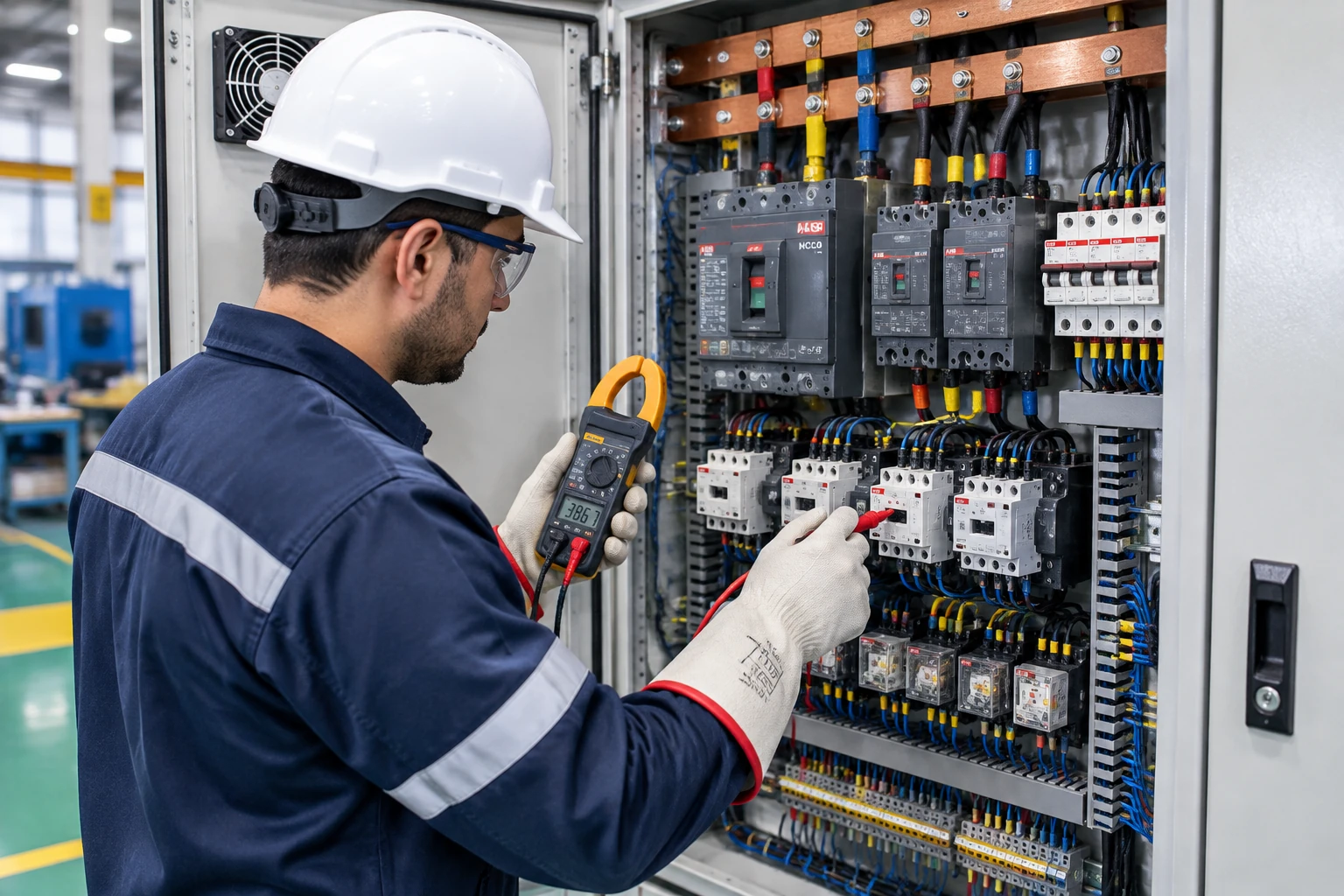

- عیبیابی تخصصی مدار فرمان و قدرت: ردیابی قطعی‌ها، تست پلاریته و شناسایی اتصالی‌های پنهان با دستگاه‌های میگر، مولتی‌متر کالیبره‌شده و تجهیزات سنجش حرارتی.
- تعویض و ارتقای تجهیزات معیوب: جایگزینی کلیدهای اتوماتیک (MCCB و MCB)، کنتاکتورهای سوخته، بی‌متال‌ها، رله‌های کنترل فاز و ترانس‌های جریان (CT) با برترین برندهای بازار برق صنعتی.
- تعمیر و تنظیم مجدد تابلوهای اصلاح ضریب توان: عیبیابی رگولاتور، تعویض خازن‌های بادکرده یا دشارژ شده و نصب فیلترهای ضد هارمونیک. (مشاهده مشخصات در ساخت و عیبیابی تابلو برق).
- سرویس جامع دوره‌ای و پیشگیرانه (PM): آچارکشی با تورک‌متر، گردگیری عایقی، تست فن‌ها و فیلترها برای جلوگیری از توقف‌های ناگهانی خط تولید.

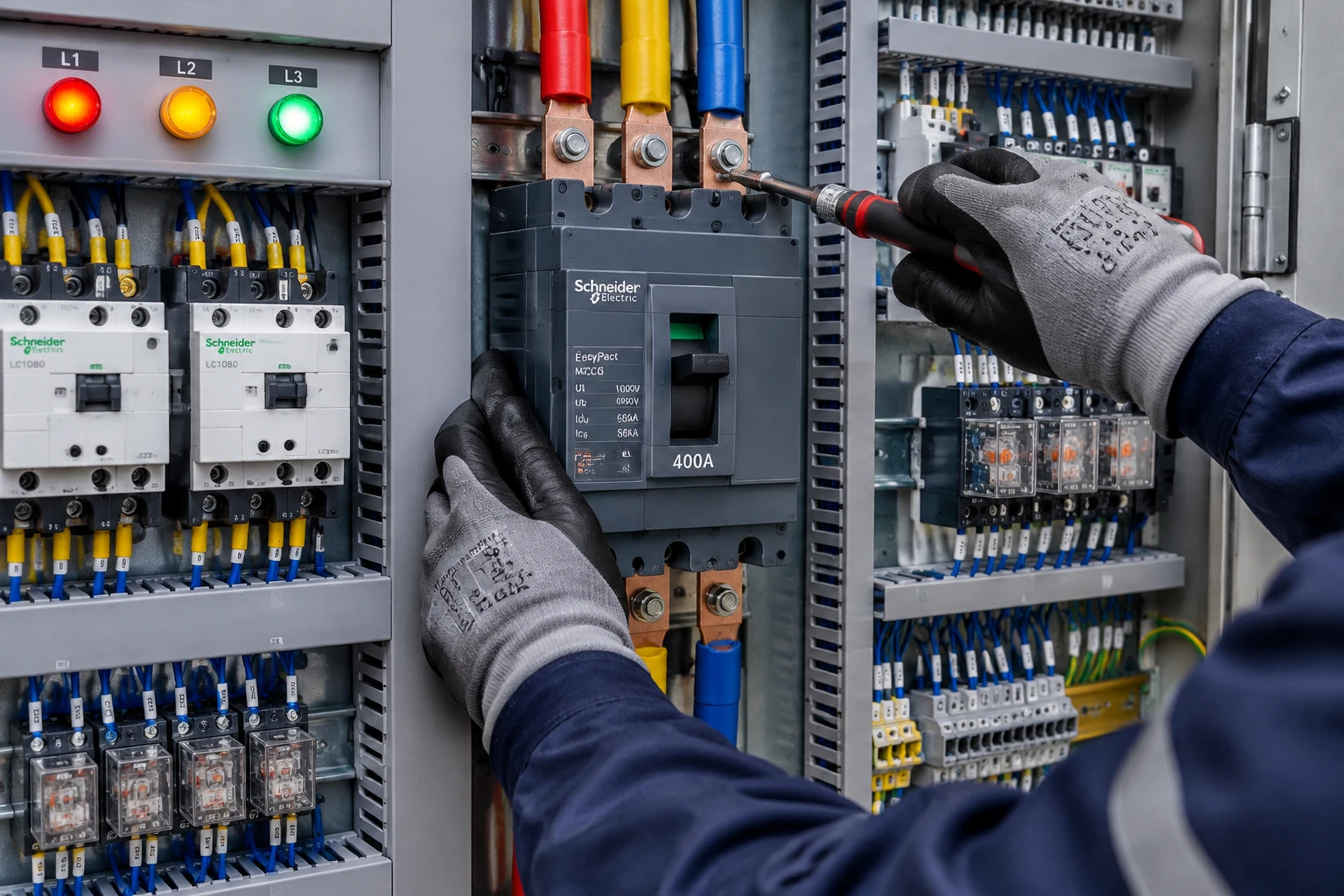

- اورهال و نوسازی شمشبندی و سیمکشی: تعویض شمش‌های دفرمه‌شده مسی، تعویض سیم‌های حرارت‌دیده و چیدمان استاندارد ترانکینگ بدون تحمیل هزینه ساخت کامل فریم جدید.
جدول راهنمای تشخیص سریع خرابی‌های رایج تابلو برق
برای آشنایی با ماهیت مشکلات و زمان مورد نیاز جهت تعمیر و نگهداری تابلو برق، متداول‌ترین خطاهای گزارش‌شده به تیم فنی آرین پرتو در جدول زیر خلاصه شده است:
| نشانه و علامت خطا | ریشه فنی خرابی | اقدام تخصصی مورد نیاز | میانگین زمان رفع |
|---|---|---|---|
| قطع مداوم کلید اصلی یا فیوزها | اتصال کوتاه فاز به بدنه، فرسودگی بی‌متال یا بار مصرفی بیش از آمپراژ مجاز | تست میگر عایقی سیم‌ها، آمپرمتری خطوط مصرف‌کننده و تنظیم رنج تریپ | ۱ تا ۳ ساعت |
| صدای زوزه شدید یا لرزش کنتاکتور | کثیفی هسته آهنی، افت ولتاژ شبکه روی بوبین یا فاصله هوایی پلاتین‌ها | سرویس هسته بوبین، تست ولتاژ تغذیه فرمان یا تعویض کنتاکتور معیوب | کمتر از ۲ ساعت |
| جریمه توان راکتیو در قبض برق | سوختن پله‌های خازنی، سوختن فیوز خازن یا خطای رگولاتور ضریب توان | تست ظرفیت‌سنجی خازن‌ها، تعویض کنتاکتور خازنی و تنظیمات مجدد رگولاتور | ۲ تا ۴ ساعت |
| بوی سوختگی عایق یا تغییر رنگ سیم‌ها | شل بودن ترمینال‌ها، عدم تعادل بار در فازها یا انتخاب نادرست سطح مقطع کابل | آچارکشی تخصصی با تورک‌متر، متعادل‌سازی فازها و تعویض سرسیم‌ها و کابل‌های آسیب‌دیده | ۳ تا ۵ ساعت |
| سوئیچ نکردن برق شهر و ژنراتور | خرابی اینترلاک مکانیکی/الکتریکی، سوختن موتور چنج‌اور یا برد کنترلر | عیبیابی تخصصی رله‌های فرمان ATS و تست مسیر فرمان دیزل ژنراتور | ۲ تا ۴ ساعت |
برای مطالعه دقیق‌تر هر یک از این موارد می‌توانید به مقالات بررسی خرابی‌های رایج تابلو برق صنعتی و راهنمای گام‌به‌گام عیبیابی تابلو برق مراجعه نمایید.
مراحل استاندارد عیبیابی و تعمیر در آرین پرتو
۱بررسی ایمنی و ارزیابی عینی اولیه
اطمینان از قفل ایمنی و نشانه‌گذاری (LOTO)، تخلیه بارهای خازنی ذخیره‌شده و بازرسی دیداری جهت شناسایی نقاط کربنیزه شده، ذوب‌شدگی ترمینال‌ها یا پاشش جرقه.
۲تست مدارات فرمان و اندازهگیری پارامترها
تست توالی فاز، اندازهگیری میزان افت ولتاژ تحت بار، اندازهگیری جریان مصرفی هر خروجی با آمپرمتر کلمپی و تست عملکرد رله‌های حفاظتی نظیر کنترل بار و بی‌متال.
۳ریشه‌یابی و تفکیک علت از معلول
تمرکز بر علت اصلی خطا؛ چرا که تعویض صرف یک کنتاکتور یا فیوز سوخته بدون رفع اتصال زمین یا حل اضافه‌بار موتور، منجر به سوختن مجدد قطعه جدید در ساعات آتی خواهد شد.
۴تعمیر، تعویض و تست عملیاتی زیر بار
جایگزینی قطعات با نمونه‌های اصلی دارای استاندارد، اعمال گشتاور استاندارد روی اتصالات شمش‌ها و تست مجدد عملکرد تجهیزات در حضور مسئول فنی کارخانه پیش از تحویل نهایی.
تعمیر تابلو برق بهتر است یا ساخت مجدد؟
در بسیاری از پروژه‌ها، مدیران با این پرسش مواجه‌اند که آیا صرف هزینه برای تعمیر و نگهداری تابلو برق صنعتی توجیه دارد یا باید تابلو به‌طور کامل تعویض شود. معیار تصمیم‌گیری مهندسی به این شرح است:
- تعمیر و اورهال زمانی ارجح است که: استراکچر و فریم تابلو (شیت متال)، شمشبندی اصلی و اسکلت سالم باشد و ایراد صرفاً به فرسودگی ادوات قطع و وصل (کلیدها و کنتاکتورها) یا به هم ریختگی سیمکشی فرمان محدود شود. در این شرایط بازسازی با کمتر از ۳۰ تا ۴۰ درصد هزینه ساخت تابلوی نو انجام میشود.
- تعویض کامل تابلو زمانی ضروری است که: بدنه دچار خوردگی و زنگ‌زدگی شدید شده، سطح عایقی تابلو از بین رفته، شمش‌ها در اثر دمای بحرانی دفرمه شده باشند، یا نیاز به افزایش توان مصرفی کل کارگاه فراتر از ظرفیت استاندارد تابلو وجود داشته باشد. برای استعلام ساخت جدید می‌توانید صفحه طراحی و ساخت تابلو برق را بررسی فرمایید.
اعزام کارشناس فنی جهت عیبیابی در محل کارخانه و کارگاه
تیم پشتیبانی فنی آرین پرتو در تمام روزهای هفته آماده ارائه راهکارهای مهندسی جهت بازگرداندن سیستم شما به مدار است.
هزینه تعمیر تابلو برق صنعتی ۱۴۰۵؛ از چه بخش‌هایی تشکیل میشود؟
هزینه تعمیر تابلو برق صنعتی عدد ثابتی ندارد. تعویض یک کنتاکتور سوخته با بازسازی شمشبندی یک تابلو توزیع، هم از نظر قطعات و هم از نظر زمان کار تفاوت زیادی دارد. به همین دلیل قیمت دقیق پس از بررسی فنی (از روی فیلم و عکس یا بازدید در محل) اعلام میشود. با این حال ساختار هزینه همیشه از چند بخش مشخص تشکیل میشود:
| بخش هزینه | شامل چه مواردی است | چه چیزی آن را تغییر می‌دهد | نحوه اعلام قیمت |
|---|---|---|---|
| کارشناسی و عیبیابی | تست میگر عایقی، آمپرمتری خروجی‌ها، تست رله‌های حفاظتی، بازرسی حرارتی و گزارش خرابی | تعداد خروجی‌ها، دسترسی به تابلو، نبود نقشه تک‌خطی و پیچیدگی مدار فرمان | پس از بررسی اولیه اعلام میشود و در صورت انجام تعمیرات تعدیل می‌گردد |
| قطعات یدکی | کلید MCCB و MCB، کنتاکتور، بی‌متال، رله کنترل فاز، خازن، ترانس جریان (CT) | برند، آمپراژ و ظرفیت نامی، موجودی بازار و نوسان نرخ ارز | بر اساس قیمت روز قطعه و پس از تعیین مشخصات دقیق |
| اجرت تعویض، تنظیم و تست | تعویض قطعه، سیمکشی مجدد، تنظیم رنج تریپ، آچارکشی با تورک‌متر و تست زیر بار | تعداد قطعات معیوب، شدت آسیب و نیاز به رفع علت اصلی (اضافه‌بار، اتصال زمین) | بر اساس حجم و زمان کار، پس از ریشه‌یابی خرابی |
| بازسازی شمش و سیمکشی | تعویض شمش‌های دفرمه‌شده مسی، تعویض سرسیم و کابل‌های حرارت‌دیده، ترانکینگ | وزن و سطح مقطع شمش، تعداد فازها و میزان دفرمگی یا ذوب‌شدگی | پس از بازدید حضوری از تابلو |
| اعزام و شرایط خاص | ایاب و ذهاب تیم فنی به محل کارخانه یا شهرک صنعتی | مسافت، عیبیابی در شیفت شب یا ایام تعطیل، توقف خط تولید | بر اساس تعرفه اعزام و محل پروژه |
قیمت قطعات وارداتی با نرخ ارز تغییر می‌کند، بنابراین قیمت‌های چند ماه قبل برای برآورد بودجه قابل اتکا نیستند. برای دریافت عدد به‌روز، مشخصات خرابی را برای کارشناسان آرین پرتو ارسال کنید.
تعمیر ارزانتر است یا ساخت مجدد؟
اگر بدنه و شمشبندی اصلی سالم باشد و ایراد به فرسودگی کلیدها، کنتاکتورها یا سیمکشی فرمان محدود شود، بازسازی معمولاً با حدود ۳۰ تا ۴۰ درصد هزینه ساخت تابلوی نو انجام میشود. در مقابل، اگر بدنه خورده شده یا ظرفیت تابلو دیگر پاسخگوی بار کارگاه نیست، تعویض کامل اقتصادیتر است. برای برآورد هزینه ساخت جدید صفحه طراحی و ساخت تابلو برق را ببینید.
برای برآورد سریع هزینه تعمیر چه اطلاعاتی بفرستید؟
- فیلم یا عکس واضح از تابلو و محل خرابی (نشانه‌های سوختگی، ترمینال‌های ذوب‌شده و …)
- عکس پلاک یا برچسب کلیدها و کنتاکتورهای آسیب‌دیده (برند و آمپراژ)
- نوع تابلو (توزیع، بانک خازنی، چنج‌اور، موتوری یا PLC) و توان یا ظرفیت تقریبی
- شرح علامت خرابی، مثل قطع مداوم کلید، بوی سوختگی یا جریمه توان راکتیو
- آدرس کارخانه یا شهرک صنعتی و فوریت کار
برای نمونه‌ای از ساختار هزینه در تابلوهای اضطراری، مقاله هزینه تعمیر و نگهداری چنج‌اور را مطالعه کنید.
پرسش‌های متداول درباره عیبیابی و تعمیر تابلو برق
سؤال: آیا کارشناسی اولیه شامل اعزام حضوری رایگان است؟پاسخ: بررسی فنی اولیه از روی تصاویر، ویدئوهای ارسالی و مشاوره تلفنی توسط مهندسین فنی رایگان است؛ در صورت نیاز به حضور در محل جهت تست با دستگاه‌های تخصصی، هزینه ایاب و ذهاب و کارشناسی طبق تعرفه محاسبه و در صورت انجام تعمیرات تعدیل می‌گردد.
سؤال: عیبیابی و راه‌اندازی اضطراری تابلو چقدر زمان می‌برد؟پاسخ: خطاهای متداول کنترلی و تعویض تجهیزات عمومی معمولاً در بازه ۲ تا ۵ ساعت کاری مرتفع میشوند. در صورت نیاز به تامین کلیدهای خاص با آمپراژ بالا یا بازسازی کامل شمش، زمان دقیق پس از بازدید اعلام خواهد شد.
سؤال: چه نوع تابلوهایی تحت پوشش خدمات شما قرار دارند؟پاسخ: کلیه تابلوهای فشار ضعیف (LV) صنعتی اعم از تابلوهای اصلی کارخانجات، بوستر پمپ‌های آبرسانی و آتش‌نشانی، تابلو بانک خازن، چنج‌اور اتوماتیک دیزل ژنراتور و تابلوهای ساختمانی مشاعات.
سؤال: قطعات تعویضشده دارای چه سطحی از اطمینان و اصالت هستند؟پاسخ: تمامی کلیدها، کنتاکتورها و لوازم اندازهگیری منحصراً از برندهای معتبر با برگه ضمانت اصالت کالا و تست سلامت پیش از نصب تامین میشوند.
