طراحی و ساخت تابلو برق قلب تپنده و مرکز مدیریت توزیع انرژی در پروژه‌های مسکونی، اداری، تجاری و مجتمع‌های صنعتی است. تابلو برق به عنوان محفظه‌ای استاندارد و ایمن، ادوات کنترل، حفاظت و توزیع جریان الکتریکی را سازمان‌دهی کرده و مدارها را در مقابل اتصال کوتاه، اضافه‌بار و نوسانات ولتاژ بیمه می‌کند. با توجه به الزامات هر پروژه، استانداردهای ساخت از تابلوهای توزیع و کنتوری ساختمان تا سلولهای پیچیده فشار ضعیف (LV) و اتوماسیون صنعتی متغیر است. در این مرجع مهندسی، مراحل صفر تا صد ساخت و سفارش ساخت تابلو برق سفارشی بر پایه استاندارد ملی و بین‌المللی IEC 61439 توسط گروه فنی مهندسی آرین پرتو تشریح شده است.
نیاز به طراحی، ساخت یا استعلام هزینه تابلو برق دارید؟
مهندسان آرین پرتو با بیش از یک دهه تجربه در طراحی و ساخت انواع تابلوهای توزیع، چنج‌اور، خازنی و صنعتی، آماده بررسی دیاگرام تک‌خطی (SLD) و ارائه پیش‌فاکتور شفاف مهندسی هستند.
پیش از تماس، می‌توانید راهنمای عوامل مؤثر بر هزینه ساخت تابلو برق صنعتی را مطالعه نمایید.
دسته‌بندی و انواع تابلوهای برق بر اساس نوع کاربرد
پیش از آغاز فرایند مهندسی و ساخت، تعیین کاربری دقیق و شرایط اقلیمی پروژه تعیین‌کننده کلاس تابلو خواهد بود:

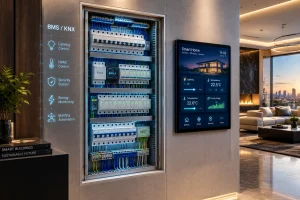

- تابلوهای توزیع ساختمانی و عمومی (Main / Sub-Distribution): جهت تفکیک برق واحدهای تجاری، اداری، روشنایی، آسانسور و مشاعات. (برای راهکارهای پیشرفته به راهنمای قیمت تابلو برق هوشمند ساختمان مراجعه کنید).
- تابلوهای توزیع و قدرت صنعتی (MDP): سلولهای ایستاده خودایستا برای کارخانه‌ها و کارگاه‌ها جهت تغذیه خطوط تولید، ماشین‌آلات سنگین و ترانسفورماتورها.
- تابلو بانک خازنی (اصلاح ضریب توان): تجهیز مجهز به رگولاتور هوشمند و خازن‌های گازی/سیلندری جهت حذف جریمه راکتیو توانیر و افزایش راندمان ترانس.
- تابلو چنج‌اور اضطراری (ATS / AMF): سیستم کلیدزنی اتوماتیک جهت سوئیچ بدون وقفه بین برق شهری و دیزل ژنراتور در زمان قطعی برق.
- تابلوهای کنترل، درایو و اتوماسیون (PLC / Inverter): مجهز به کنترل‌کننده‌های زیمنس یا دلتا و اینورترها جهت پایش دقیق فرآیندهای صنعتی و موتورهای دور متغیر.
راهنمای سفارش ساخت تابلو برق سفارشی در آرین پرتو
اگر پروژه شما نیازمند ابعاد سفارشی، فریم متناسب با فضای محدود موتورخانه، شرایط محیطی حاد (نظیر محیط‌های اسیدی یا مرطوب ساحلی)، یا شمشبندی با آمپراژ غیرمعمول است، آرین پرتو بر اساس نیاز اختصاصی شما فرایند طراحی را پیاده‌سازی می‌کند. برای ثبت استعلام، کافیست مدارک زیر را ارسال فرمایید:
- نقشه تک‌خطی (SLD) یا دیاگرام رایزر برق: برای تعیین تعداد فیدرها، کلیدهای ورودی/خروجی و مشخصات بار.
- فهرست بار الکتریکی (Load List): بارهای موتوری، مقاومتی و توان مورد نیاز به کیلووات یا آمپر.
- ابعاد و محدودیت‌های فیزیکی محل نصب: ارتفاع سقف، عرض معبر، نوع تابلو (دیواری، بارانی روباز، سلولی طرح ریتال یا سیواکن).
- برند تجهیزات مورد نظر: امکان ساخت با تجهیزات برندهای تراز اول (Schneider، ABB، Siemens) یا برندهای بهینه‌تر اقتصادی (LS، Hyundai، پارس‌فانال).
مراحل ۶ گانه مهندسی و ساخت تابلو برق استاندارد
فرایند تولید تابلوهای برق در کارگاه تخصصی آرین پرتو مطابق رویه‌های کنترل کیفیت مدون اجرا می‌گردد:
۱ طراحی مهندسی، محاسبات بار و نقشهکشی (EPLAN)
نیازهای طرح با نرم‌افزارهای تخصصی نظیر EPLAN Pro Panel و AutoCAD Electrical تحلیل شده و محاسبات اتصال کوتاه، شمشبندی و افت ولتاژ قبل از ورود به فاز مکانیکال قطعی میشود.
۲ ورق‌کاری دقیق CNC، پانچ و خم‌کاری اسکلت
متناسب با تیپ تابلو، ورق‌های روغنی، گالوانیزه یا استنلس استیل با ضخامت ۱.۵ تا ۲.۵ میلی‌متر توسط ماشین‌آلات CNC لیزر، پانچ و با پرس‌برک‌های دقیق خم‌کاری می‌شوند تا اسکلتی کاملاً صلب و مستحکم به دست آید.
۳ چربی‌زدایی، فسفاته‌کاری و رنگ الکترواستاتیک کوره‌ای
بدنه جهت مقاومت در برابر زنگ‌زدگی وارد وان‌های اسیدشویی و فسفاته شده و سپس با پوشش رنگ پودری الکترواستاتیک با ضخامت ۷۰ تا ۹۰ میکرون (کدهای رنگ RAL 7035 یا RAL 7032) در کوره با دمای ۲۰۰ درجه پخته میشود.
۴ شینه‌کشی (Busbar) مس خالص با وارنیش نسوز
شینه‌های مسی با خلوص ۹۹.۹٪ (استاندارد DIN 43671) متناسب با جریان نامی فیدرها محاسبه، سوراخ‌کاری و با اتصالات تورک‌شده نصب می‌شوند. تمامی شمش‌ها دارای روکش وارنیش حرارتی با کد رنگی استاندارد هستند.

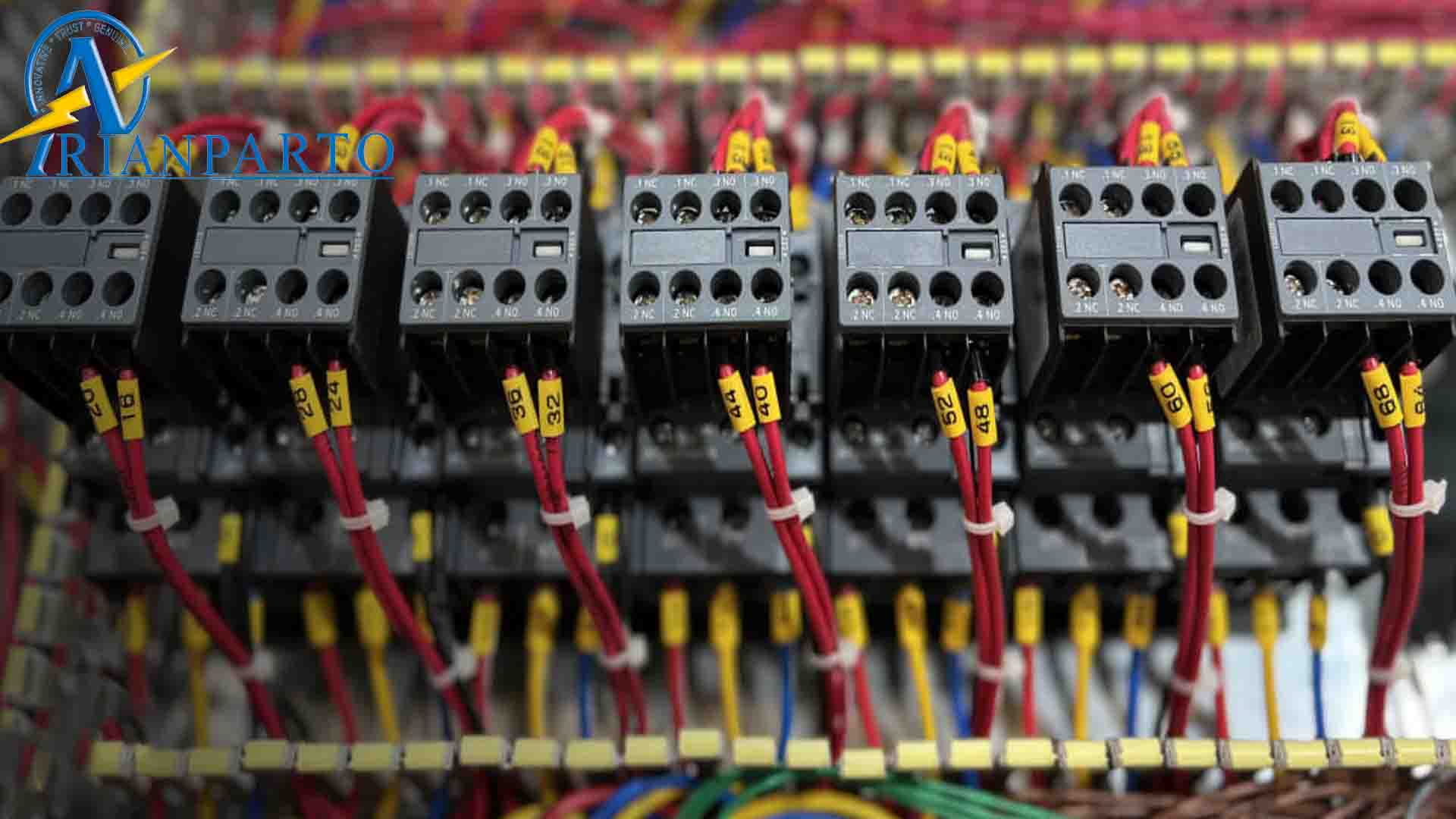

۵ چیدمان تجهیزات، شماره‌گذاری و سیم‌کشی صنعتی
قطعات حفاظتی روی سینی‌ها و روبنده‌های مجزا نصب شده و مدارات قدرت و فرمان با سیم‌های نسوز افشان از داخل داکت‌های شیاردار هدایت می‌شوند. تمام سرسیم‌ها پرس کالیبره شده و مطابق نقشه دارای شماره‌سیم (لیبل) هستند.
۶ تستهای نهایی کارگاهی و آزمون‌های کنترل کیفی (FAT)
پیش از بسته‌بندی، تست مقاومت عایقی با میگر، آزمون دی‌الکتریک ۲.۵ کیلوولت، پیوستگی شبکه ارتینگ و کارکرد عملیاتی مدار فرمان و اینترلاک‌ها انجام و چک‌لیست تست شیت نهایی تحویل خریدار می‌گردد.
استانداردهای مرجع در ساخت و کنترل کیفیت تابلو برق
رعایت استانداردهای بین‌المللی و ملی، ایمنی تابلو را در برابر آتش‌سوزی تضمین کرده و فرآیند دریافت تاییدیه شرکت توزیع نیروی برق را هموار می‌سازد:
| کد استاندارد | نام استاندارد مرجع | مرجع تدوین | شاخص و کاربرد اصلی در تابلو |
|---|---|---|---|
| IEC 61439-1 & 2 | مجموعه‌های کلیدگیر و کنترل فشار ضعیف | IEC بین‌المللی | استاندارد اصلی طراحی، فاصله‌های هوایی و الزامات ایمنی تابلوهای توزیع و قدرت LV |
| ISIRI 21425 (1928) | استاندارد ملی تابلو برق ایران | سازمان استاندارد ایران | تطبیق استانداردهای مونتاژ و ایمنی IEC متناسب با شرایط اقلیمی و توانیر |
| IEC 60529 | درجه حفاظت محفظه‌ها (IP Code) | IEC | تست مقاومت در برابر نفوذ رطوبت و گردوغبار (از IP42 محیط داخلی تا IP65 بارانی روباز) |
| DIN 43671 | طراحی و شمشبندی هادی‌های مسی | DIN آلمان | ظرفیت مجاز عبور جریان شینه‌های مسی با خلوص ۹۹.۹٪ در دمای کاری تابلو |
| IEC 60068 | آزمون‌های محیطی و مکانیکی | IEC | بررسی عملکرد و دوام تابلو در شرایط دمای بالا، لرزش، ضربه و شوک‌های مکانیکی |
| IEC 60947-1 | تجهیزات کلیدگیری و فرمان | IEC | تست ولتاژ ضربه، دی‌الکتریک و تحمل مقاومت عایقی بریکرها و شینه‌ها تا ۲.۵kV |
| ISO 12944 / ASTM D659 | پوشش رنگ و ضدخوردگی فلزات | ISO / ASTM | تضمین ماندگاری رنگ پودری کوره‌ای، چسبندگی و جلوگیری از خوردگی ورق در رطوبت |
| IEC 61140 | حفاظت شوک الکتریکی و ارتینگ | IEC | الزامات هم‌پتانسیل‌سازی، شینه ارت و جلوگیری از برق‌گرفتگی تماس مستقیم/غیرمستقیم |
| IEC 60204-1 | سیم‌کشی و ایمنی الکتریکی تجهیزات | IEC | الزامات مدارهای فرمان، تفکیک رنگ هادی‌ها، سرسیم و داکت‌کشی ماشین‌آلات |
| UL 508A | ایمنی تابلوهای کنترل صنعتی | UL آمریکا | الزامات ایمنی تابلوهای صنعتی سفارشی برای صنایع صادراتی و حساس |

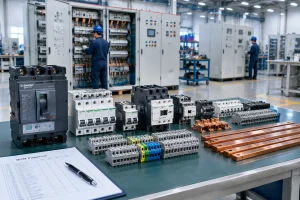

اجزا و تجهیزات اصلی در ساخت انواع تابلو برق
کیفیت و دوام عملکردی تابلو برق مستقیماً تابع اصالت تجهیزات استفاده شده در آن است:
- کلیدهای حفاظتی اصلی و فرعی: بریکرهای هوایی (ACB) برای آمپراژهای بالا، کلیدهای اتوماتیک کمپکت (MCCB) برای فیدرهای توزیع، و مینیاتوری‌ها (MCB) با قدرت قطع ۶ تا ۱۰ کیلوآمپر.
- ادوات سوئیچینگ و کنتاکتورها: کنتاکتورهای قدرت، بی‌متال‌ها و کلیدهای حرارتی-مغناطیسی (MPCB) جهت تغذیه و حفاظت بارهای موتوری.
- سیستم‌های مانیتورینگ و اندازه‌گیری: پاورمیترها و مولتی‌فانکشن‌های دیجیتال با پورت Modbus/RS485 به همراه ترانس‌های جریان (CT) کلاس ۰.۵ جهت ثبت مصرف دقیق.
- رله‌های پایش خطای شبکه: رله کنترل فاز، کنترل بار، رله نشتی جریان (Earth Leakage) و چراغ‌های سیگنال فاز و ولتاژ.
نحوه استعلام قیمت و سفارش ساخت تابلو برق
قیمت تمام‌شده هر تابلوی برقی با توجه به جدول ریزمتریال (BOM) شامل هزینه استراکچر و بدنه، مس مصرفی، تجهیزات سوئیچینگ، دستمزد سیم‌کشی و آزمون‌های کارگاهی محاسبه میشود. شما می‌توانید فایل نقشههای الکتریکال، مشخصات بار یا تصویر نقشه دستی خود را از طریق راه‌های ارتباطی ارسال فرمایید تا کارشناسان آرین پرتو در سریع‌ترین زمان پیش‌فاکتور رسمی را صادر نمایند.
پرسش‌های متداول درباره ساخت و سفارش تابلو برق
سؤال: زمان تحویل سفارش ساخت تابلو برق چقدر است؟
پاسخ: زمان تحویل تابلوهای دیواری و توزیع استاندارد معمولاً بین ۳ تا ۷ روز کاری و سلولهای صنعتی یا بانکهای خازنی بین ۱۰ الی ۱۵ روز کاری پس از تأیید نهایی نقشه و واریز پیش‌پرداخت برآورد میشود.
سؤال: آیا امکان طراحی و ساخت سفارشی بر اساس نیاز خاص محل پروژه وجود دارد؟
پاسخ: بله؛ مهندسین آرین پرتو صفر تا صد نقشهکشی، محاسبات شمش‌ها، طراحی فریم با ابعاد ویژه و جانمایی متناسب با محیط نصب (داخلی، محیط‌های مرطوب یا روباز با IP ویژه) را کاملاً سفارشی طراحی می‌کنند.
سؤال: آیا امکان تأمین قطعات الکتریکی توسط خود خریدار وجود دارد؟
پاسخ: بله؛ کارفرمایان محترم می‌توانند تجهیزات کلیدگیری را رأساً تأمین کرده و صرفاً خدمات ساخت استراکچر، شمشبندی مسی، مونتاژ، سیم‌کشی و تست کارگاهی را به آرین پرتو بسپارند.
سؤال: تابلوهای تولیدی آرین پرتو شامل چه ضمانت و پشتیبانی هستند؟
پاسخ: کلیه تابلوهای تحویلی همراه با گارانتی مونتاژ و سیم‌کشی کارگاهی، ضمانت اصالت فیزیکی قطعات، برگه تست شیت نهایی (FAT) و نقشههای As-Built تقدیم می‌شوند.
