معماری سه‌لایه سیستم هوشمندسازی ساختمان BMS
سیستم مدیریت ساختمان یا BMS بستر متمرکزی است که تجهیزات مکانیکی، الکتریکی و تهویه مطبوع را زیر یک ساختار واحد مانیتور و مدیریت می‌کند. داده‌ها از نقاط کنترلی ساختمان جمع‌آوری می‌شوند و بر اساس سناریوهای تعریف‌شده تحلیل و فرمان‌دهی می‌شوند. معماری BMS معمولاً سه لایه دارد:
۱. لایه میدانی (Field Level)

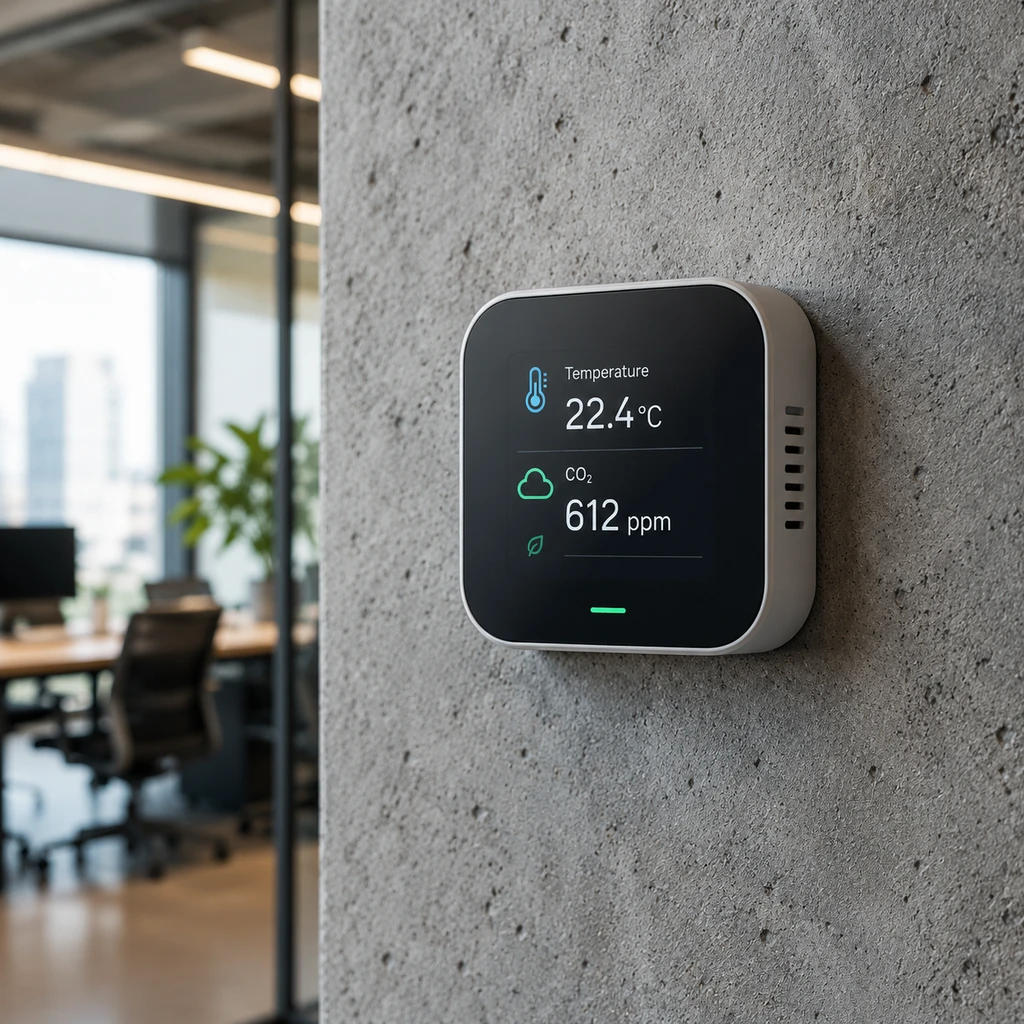

حسگرهای دما، رطوبت، حضور، کیفیت هوا و عملگرهای قطع و وصل یا تدریجی در این لایه‌اند. برای انتخاب سنسورها، ترموستات‌ها و کلیدهای هوشمند به راهنمای تجهیزات هوشمندسازی ساختمان رجوع کنید.
۲. لایه اتوماسیون و کنترل (Automation Level)
کنترلرهای DDC، کنترلرهای محلی و ماژول‌های ورودی/خروجی در این سطح قرار دارند و در تابلوهای کنترل جمع می‌شوند. تحلیل این بخش در صفحه تابلو برق هوشمند ساختمان BMS آمده است.
۳. لایه مدیریت و نظارت (Management Level)

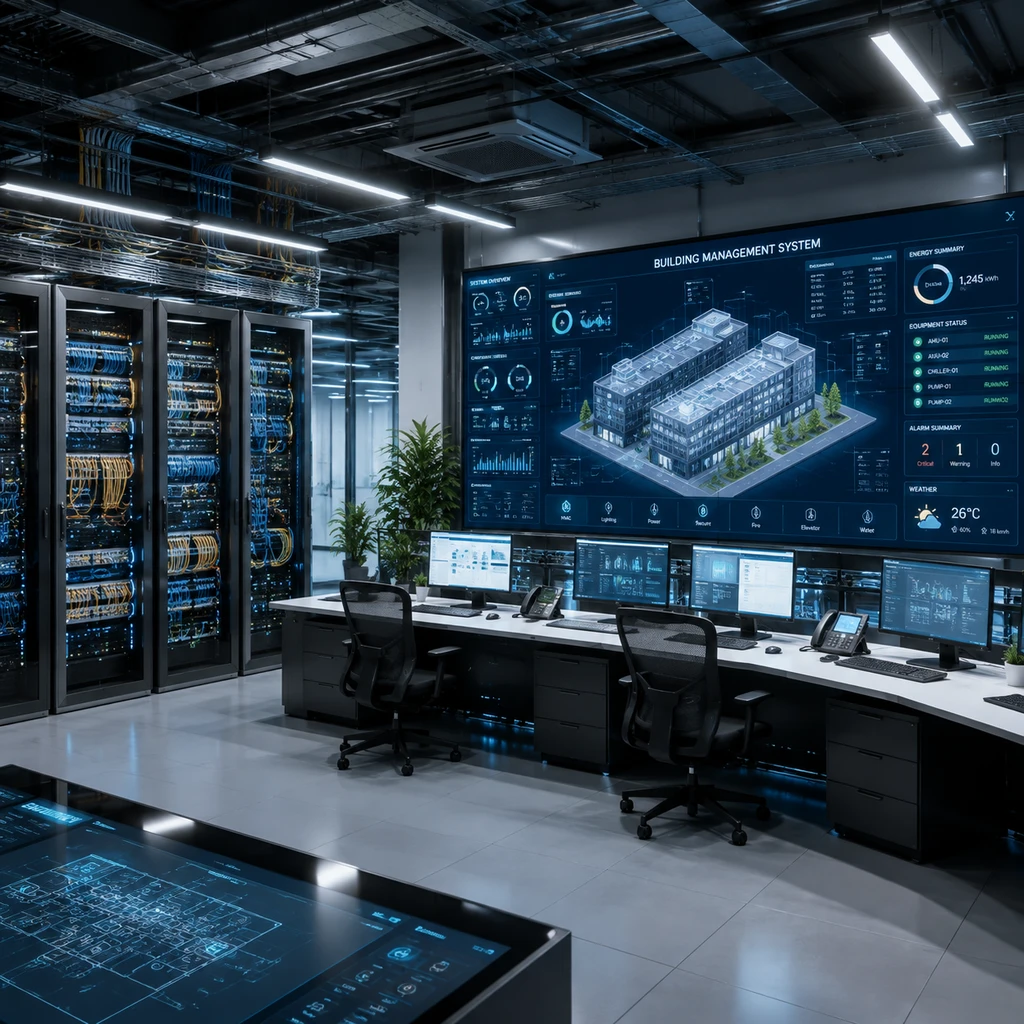

سرور مرکزی، ایستگاه کاری اپراتور و رابط گرافیکی (SCADA) وظیفه جمع‌آوری اطلاعات، ثبت رخدادها، مدیریت آلارم‌ها و تنظیم سناریوهای بهره‌برداری را بر عهده دارند.
تفاوت BMS و BAS
این دو اصطلاح در بازار اغلب به جای هم به کار می‌روند، اما در مهندسی تفاوت ظریفی دارند. BAS (Building Automation System) روی کنترل خودکار تأسیسات مانند تهویه، روشنایی و پمپ‌ها تمرکز دارد. BMS دامنه گسترده‌تری دارد: علاوه بر اتوماسیون، پایش و گزارش‌گیری انرژی، مدیریت آلارم و در بسیاری از پروژه‌ها یکپارچه‌سازی با زیرسیستم‌هایی مانند اعلام حریق، کنترل تردد و دوربین‌ها را هم پوشش می‌دهد. در عمل، BAS را میتوان هسته کنترلی و BMS را لایه مدیریتی بالای آن دانست.
پروتکل KNX و معماری توزیع‌شده
KNX استاندارد بین‌المللی باز (ISO/IEC 14543-3) برای اتوماسیون ساختمان است. تفاوت بنیادین آن با سیستمهای کنترل متمرکز این است که عملکرد هر سنسور و عملگر به یک واحد پردازش مرکزی وابسته نیست؛ هر قطعه ریزپردازنده و آدرس مستقل دارد و روی باس مشترک با دیگر قطعات گفتگو می‌کند.
- عدم وابستگی به کنترلر مرکزی: خرابی یک سنسور یا عملگر، کل شبکه را از کار نمی‌اندازد. البته خرابی منبع تغذیه باس یا قطع کابل باس، همان خط (Line) را مختل می‌کند؛ به همین دلیل طراحی خطوط و افزونگی منبع تغذیه در پروژه‌های حساس اهمیت دارد.
- سازگاری تجهیزات برندهای مختلف (Interoperability): تجهیزات دارای گواهی انجمن KNX روی یک باس مشترک با هم کار میکنند.
- نرمافزار مهندسی واحد (ETS): آدرس‌دهی فیزیکی، پارامترها و لینک گروهی همه تجهیزات در یک نرمافزار استاندارد انجام میشود.
- انعطاف در توپولوژی: شبکه KNX TP با کابل دوزوج شیلددار اجرا میشود و توپولوژی خطی، ستاره‌ای و درختی را پشتیبانی می‌کند. بسترهای KNX IP و KNX RF هم برای مسیرهای ستون فقرات و بازسازی ساختمان‌های موجود وجود دارند.
- امنیت سایبری: نسخههای جدید KNX قابلیت KNX Data Secure (رمزنگاری پیام‌های باس) و KNX IP Secure (رمزنگاری ارتباط IP) را دارند. در پروژههایی که شبکه به اینترنت یا شبکه سازمانی وصل میشود، فعالسازی آنها توصیه میشود.
هوشمندسازی ساختمان BMS
گیت‌وی‌ها: یکپارچه‌سازی KNX با BACnet و Modbus
در پروژه‌های متوسط و بزرگ، مدیریت کلان ساختمان با BMS انجام میشود و کنترل روشنایی، پرده و فن‌کویل‌ها اغلب با KNX اجرا میشود. نقطه اتصال این دو سطح گیتویهای مبدل پروتکل هستند:
ارتباط KNX با BACnet
BACnet (استاندارد ASHRAE 135 و ISO 16484-5) پروتکل رایج در سیستمهای تهویه و SCADA مرکزی است. گیت‌وی KNX به BACnet/IP، آبجکت‌های KNX را به صورت آبجکت‌های BACnet در اختیار سرور BMS قرار می‌دهد.
ارتباط با شبکه صنعتی Modbus
پاورمیترها، ترنسمیترها و کنترلرهای دیگ یا پمپ عموماً با Modbus RTU روی RS-485 کار میکنند. اطلاعات آنها از طریق مبدل به باس KNX یا اترنت BMS منتقل میشود. برای رویکردهای صنعتی بخوانید: تفاوت تابلو برق PLC و ساختمان هوشمند.
در طراحی گیت‌وی باید به تعداد نقاط (Data Points) مجاز مبدل، ظرفیت جدول آبجکت‌ها و نحوه مدیریت آدرس‌های گروهی KNX توجه کرد، چون محدودیت‌های مبدل‌های ارزان معمولاً در همین بخش خودش را نشان می‌دهد.
هوشمندسازی ساختمان BMS
یکپارچه‌سازی تهویه، روشنایی و پایش انرژی
هدف اصلی BMS و KNX، حذف عملکرد جزیره‌ای زیرسیستم‌ها و تبدیل آنها به یک شبکه بهینه‌سازی پیوسته است:
- یکپارچه‌سازی HVAC: هماهنگی دمای محیط، حضور افراد، عملکرد فن‌کویل‌ها و فرمان شیرهای دوراهه و سه‌راهه.
- کنترل روشنایی و نور روز: سنسورهای لوکس با دیمرها ترکیب می‌شوند تا سطح روشنایی استاندارد تأمین شود و مصرف متناسب با نور طبیعی تنظیم گردد.
- پایش برخط انرژی: پاورمیترها ولتاژ، جریان، ضریب توان و دیماند مصرفی را گزارش می‌دهند تا الگوی بار در ساعات پیک مدیریت شود. الزامات توزیع توان در تابلو برق هوشمند ساختمان توضیح داده شده است.
هوشمندسازی ساختمان BMS
استانداردهای مرتبط با BMS و اتوماسیون ساختمان
آشنایی با استانداردها هنگام نوشتن شرح کار (Scope of Work) و ارزیابی پیشنهادهای فنی کمک می‌کند:
| استاندارد | موضوع |
|---|---|
| ISO 16484 | مجموعه استانداردهای سیستمهای اتوماسیون و کنترل ساختمان (BACS)؛ بخش ۵ آن همان BACnet است. |
| ASHRAE 135 | پروتکل BACnet برای ارتباط تجهیزات اتوماسیون و تهویه. |
| ISO/IEC 14543-3 و EN 50090 | استانداردهای KNX برای شبکه کنترل ساختمان. |
| EN 15232 / ISO 52120-1 | تأثیر اتوماسیون و کنترل ساختمان بر بازده انرژی و تعریف کلاس‌های A تا D؛ مرجع خوبی برای تعیین سطح اتوماسیون مورد نیاز. |
مقایسه نقش BMS، KNX و تابلو برق هوشمند
این سه مورد رقیب هم نیستند و هر کدام در یک لایه از پروژه عمل میکنند: BMS لایه نظارت و مدیریت، KNX شبکه ارتباطی و کنترل میدانی، و تابلو برق بستر فیزیکی که این تجهیزات داخل آن جانمایی و حفاظت می‌شوند.
هوشمندسازی ساختمان BMS
| محور مقایسه | هوشمندسازی ساختمان BMS | KNX | تابلو برق هوشمند |
|---|---|---|---|
| ماهیت | سیستم نرم‌افزاری و سخت‌افزاری نظارت و مدیریت | پروتکل و شبکه کنترل توزیع‌شده | مجموعه فیزیکی توزیع، حفاظت و کنترل |
| جایگاه در معماری | لایه مدیریت و نظارت | لایه میدانی و اتوماسیون | بستر نصب کنترلرها، رله‌ها و حفاظت‌ها |
| رابط ارتباطی | BACnet/IP، Modbus TCP، OPC و وب‌سرور | KNX TP، KNX IP، KNX RF | ترمینال‌های I/O، باس و گیتویهای نصب‌شده داخل تابلو |
| کاربرد ایده‌آل | ساختمان‌های تجاری، اداری، بیمارستان‌ها و مجتمع‌های چندمنظوره | مسکونی، هتل، اداری و ساختمان‌های تجاری کوچک تا بزرگ | تمام پروژه‌های دارای تأسیسات کنترلی |
| منطق عملکرد | مانیتورینگ، آلارم، تحلیل داده و گزارش‌گیری | کنترل غیرمتمرکز و ارتباط مستقیم سنسور و عملگر | اجرای فرمان‌های قطع و وصل و حفاظت خطوط |
| مرجع تکمیلی | همین صفحه | تجهیزات هوشمندسازی | تابلو برق هوشمند |
عوامل مؤثر بر هزینه پروژه BMS و KNX
قیمت نهایی پروژه به یک عدد ثابت برای هر متر مربع محدود نمی‌شود؛ مهم‌ترین عوامل تعیین‌کننده این‌ها هستند:
- تعداد نقاط کنترلی (I/O): مهم‌ترین مبنای قیمت، جدول DI/DO/AI/AO است نه متراژ ساختمان.
- دامنه یکپارچه‌سازی: فقط روشنایی و پرده، یا شامل HVAC، انرژی، حریق و تردد؟
- برند و سری تجهیزات: اختلاف قیمت بین برندها و سری‌های تجاری و صنعتی قابل توجه است.
- سطح نرمافزار نظارتی: تعداد ایستگاه، گرافیک سفارشی، گزارش‌گیری و دسترسی از راه دور.
- کابل‌کشی و زیرساخت: در ساختمان در حال ساخت هزینه کابل‌کشی کمتر از بازسازی ساختمان موجود است.
- مهندسی، راه‌اندازی و پشتیبانی: زمان کامیشنینگ، تست و آموزش بخش واقعی هزینه است و نباید حذف شود.
انتخاب برند و تجهیزات
در دنیا برندهای متعددی تجهیزات KNX و BMS تولید میکنند؛ برای KNX نمونه‌هایی مانند ABB، Siemens، Schneider Electric، Gira، Jung، MDT و Zennio و برای BMS مجموعه‌هایی مثل Siemens Desigo، Honeywell، Johnson Controls Metasys و Schneider EcoStruxure شناخته‌شده‌اند. در بازار ایران، موجود بودن قطعه، گارانتی و پشتیبانی هر برند باید قبل از انتخاب بررسی شود، چون برای یک سیستم با عمر ۱۰ تا ۲۰ سال، قطعه یدکی و تأمین نرمافزار ETS اهمیت زیادی دارد. معیارهای انتخاب پیشنهادی:
- گواهی رسمی KNX برای تجهیزات روی باس.
- پشتیبانی از پروتکل‌های باز (BACnet و Modbus) به جای وابستگی به یک پروتکل اختصاصی.
- دسترسی به قطعات جایگزین و نرمافزار برنامه‌ریزی در بلندمدت.
- سابقه اجرای پروژه مشابه توسط پیمانکار.
مراحل اجرایی هوشمندسازی ساختمان BMS
استخراج نقاط کنترلی دیجیتال و آنالوگ (DI/DO/AI/AO) از نقشه‌های تأسیسات مکانیکی و الکتریکی و تعیین سناریوهای کاربری.
مسیربندی کابل باس KNX، شبکه اترنت و کابل‌های تغذیه مجزا، به‌گونه‌ای که تداخل نویز با خطوط قدرت حداقل شود.

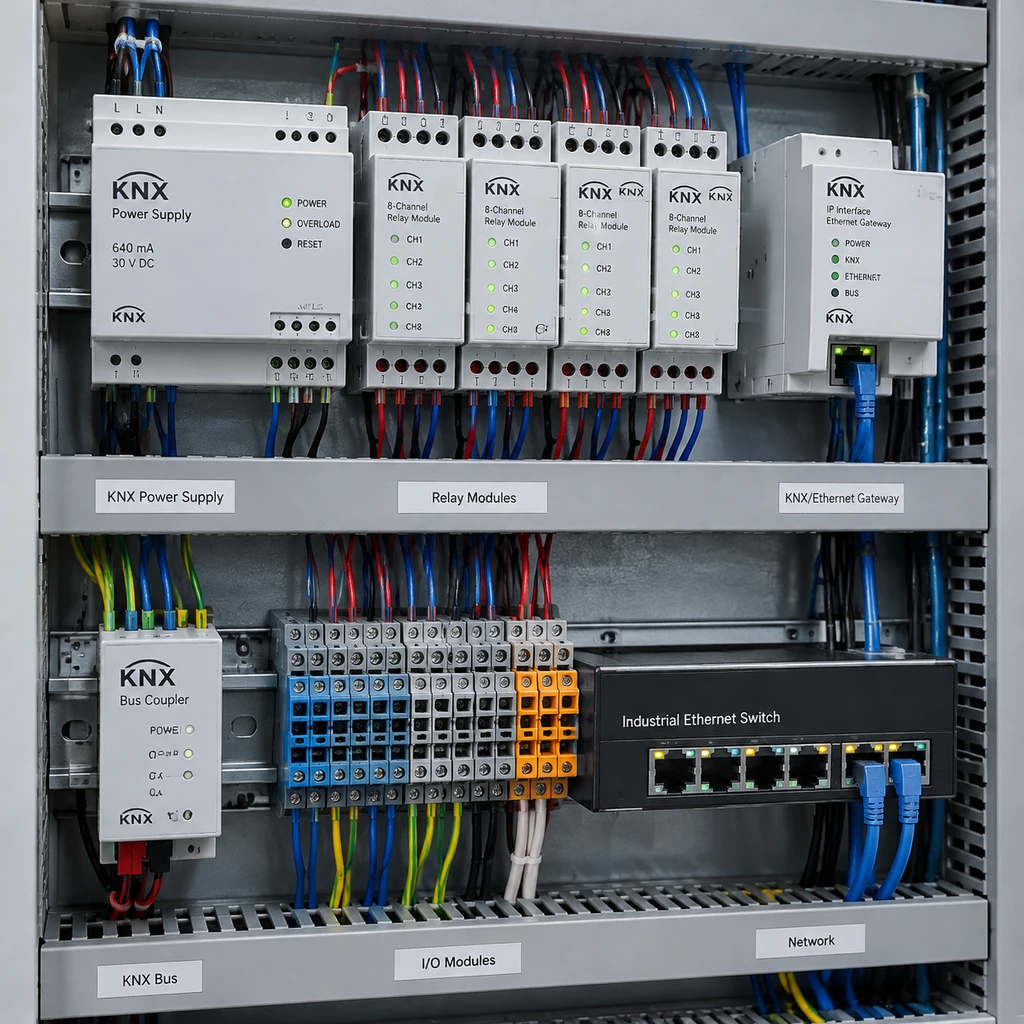

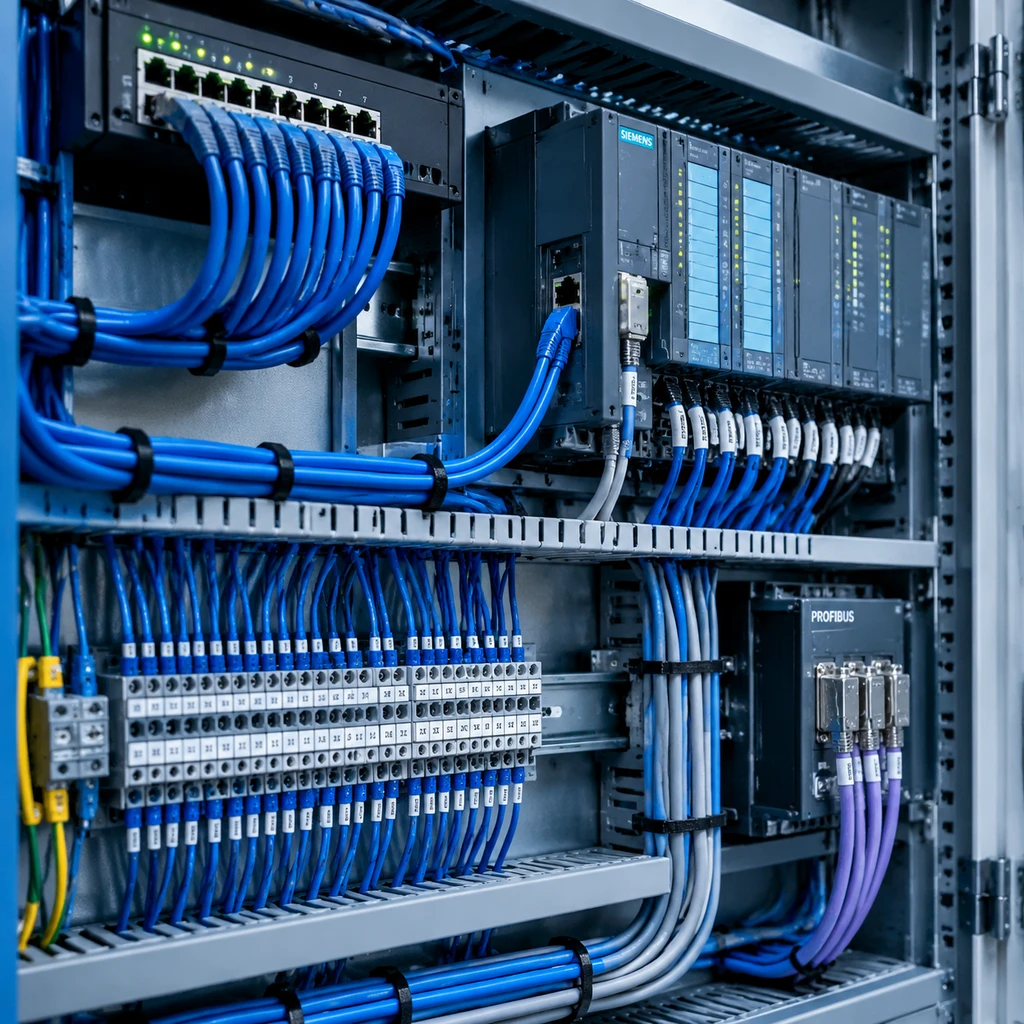

جانمایی منبع تغذیه باس، رله‌باکس‌ها، کنترلرهای DDC و ترمینال‌های I/O. جزئیات در مونتاژ تابلو برق هوشمند ساختمان آمده است. در بخش‌های صنعتی از کنترلرهای برنامه‌پذیر استفاده میشود که در تابلو برق PLC توضیح داده شده.

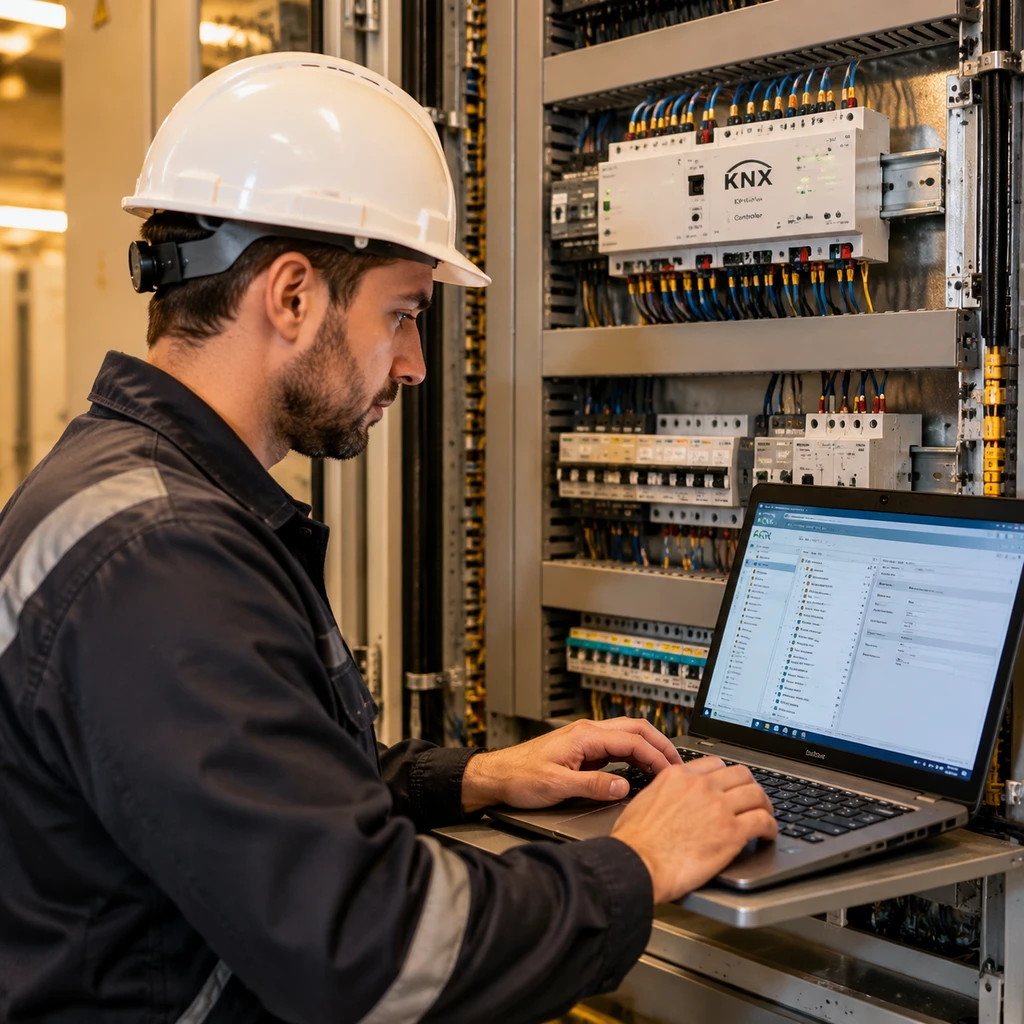

تعریف آدرس تجهیزات با ETS، پیکربندی کنترلرها، برقراری ارتباط گیت‌وی‌ها و طراحی صفحات گرافیکی سامانه مانیتورینگ.
هوشمندسازی ساختمان BMS
آزمون سناریوهای اضطراری، بررسی رفتار سیستم هنگام قطع برق یا شبکه و تحویل مستندات As-Built به تیم بهره‌بردار.
اشتباهات رایج در اجرای پروژه‌های BMS و KNX
- شروع بدون جدول I/O نهایی: اضافه شدن نقطه در مرحله اجرا، هزینه و زمان را بالا می‌برد.
- عبور کابل باس موازی با کابل قدرت: منشأ بسیاری از خطاهای ارتباطی گاه‌به‌گاه است.
- نادیده گرفتن ظرفیت خطوط KNX: بارگذاری بیش از حد یک خط یا منبع تغذیه ضعیف باعث ناپایداری میشود.
- انتخاب گیت‌وی بدون بررسی تعداد نقاط مجاز: مبدل پس از نصب محدودیت میشود.
- ذخیره نکردن پروژه ETS و مستندات: بدون فایل پروژه، هر تغییر آینده بسیار پرهزینه است.
- حذف مرحله تست سناریوهای اضطراری: رفتار سیستم در قطعی برق باید قبل از تحویل آزموده شود.
