ساپورت سینی کابل از اجزای ضروری در اجرای سیستم های کابل کشی محسوب می شود که وظیفه اصلی آن، حفظ و تثبیت سینی و نردبان کابل در ارتفاعات مختلف است. این ابزار در انواع گوناگون و متناسب با شرایط نصب طراحی و تولید می شود تا نیاز های پروژه های متنوع را به بهترین شکل ممکن تامین کند. در ادامه شما را با سینی کابل در تابلو های برق و انواع سینی کابل و کاربرد های اصلی سینی کابل اشنا می کنیم؛ ما را تا انتهای مقاله همراهی نمایید.
صفر تا صد انواع سینی کابل – قیمت و خرید
کاربری ساپورت سینی کابل
سینی های کابل از تجهیزات کلیدی در پروژه های سیم کشی و مدیریت کابل ها به شمار می روند. این ابزار ها علاوه بر نظم دهی به سیم ها، از آن ها در برابر عوامل محیطی و آسیب های فیزیکی نیز محافظت می کنند. اما نصب این سینی ها به تجهیزات خاصی نیاز دارد که به عنوان ساپورت سینی کابل شناخته می شوند. ساپورت ها وظیفه تحمل وزن سینی ها و تثبیت آن ها در محل نصب را بر عهده دارند و بسته به نوع و محل استفاده، در مدل های مختلف تولید می شوند. در ادامه به بررسی انواع ساپورت های سینی کابل و کاربرد های هر یک می پردازیم.
1. ساپورت سینی کابل دیواری
این نوع ساپورت ها برای سینی هایی که از کنار دیوار عبور می کنند طراحی شده اند. ساپورت دیواری معمولاً از پروفیل هایی با مدل PGS یا PCS ساخته می شود و با براکت های RGS روی دیوار نصب می گردد. برای نصب صحیح این ساپورت ها، باید به وزن و سایز سینی کابل توجه شود، زیرا انتخاب نادرست می تواند منجر به افتادگی یا آسیب به دیوار و کابل ها شود. این ساپورت ها به دلیل نوع نصب و اتصالات جانبی، از استحکام بالایی برخوردار بوده و برای محیط های صنعتی و ساختمانی مناسب هستند.

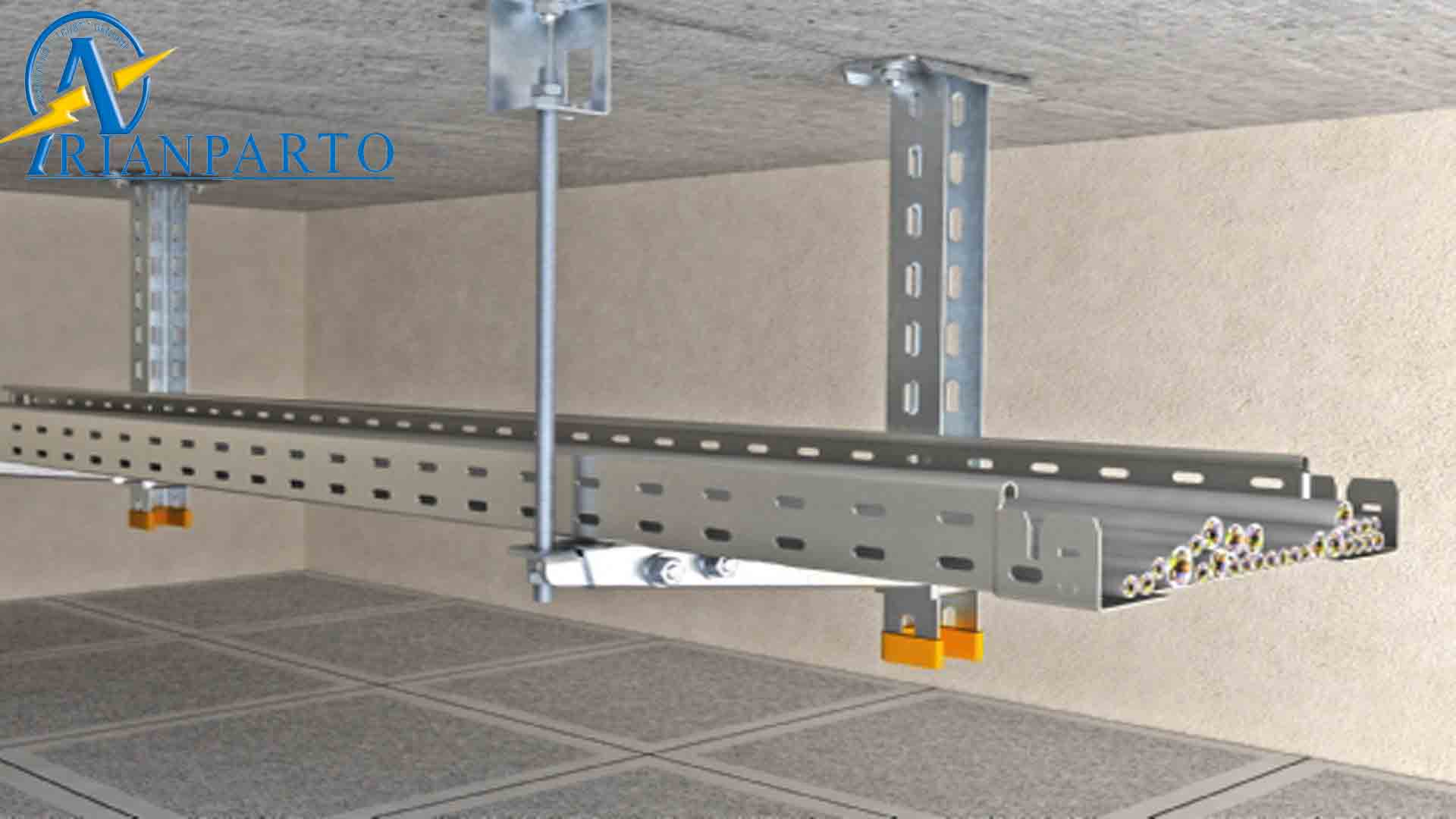

2. ساپورت سینی کابل سقفی
در پروژه هایی که نیاز به نصب سینی های کابل در سقف ساختمان های چند طبقه یا صنعتی وجود دارد، از ساپورت های سقفی استفاده می شود. این ساپورت ها به صورت مستقیم از سقف آویزان می شوند و برای نصب آن ها باید به فاصله بین ساپورت ها، وزن کلی سینی ها و استاندارد های ایمنی توجه کرد. ساپورت سقفی معمولاً برای پروژه هایی که کابل کشی در ارتفاع دارند، ایده‌آل است و می تواند وزن قابل توجهی را تحمل کند. همچنین در نصب این ساپورت ها، دقت در فاصله گذاری و استفاده از متعلقات مناسب اهمیت ویژه ای دارد.

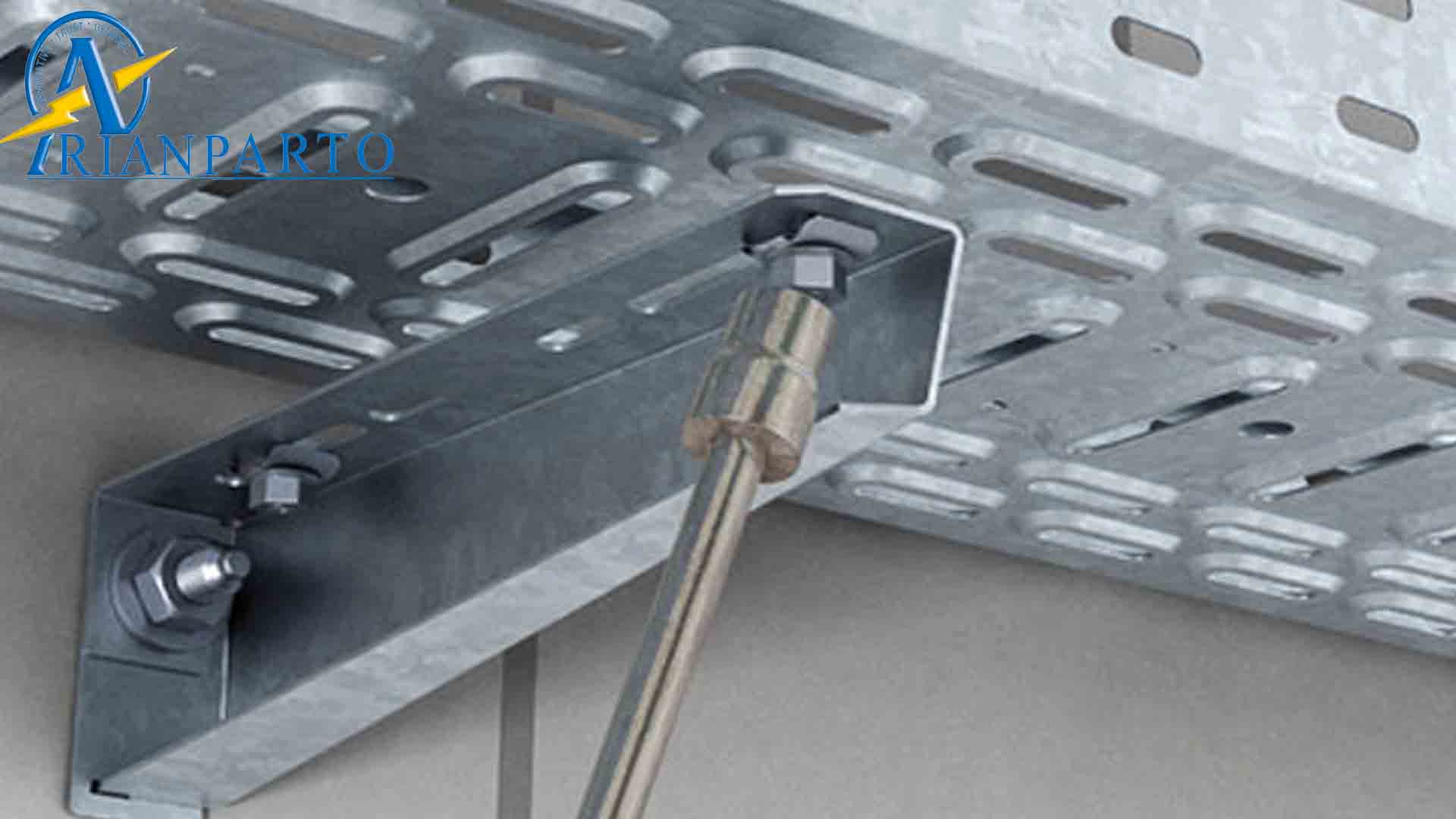

3. ساپورت های L شکل
ساپورت های L شکل یکی از متداول ترین انواع ساپورت ها برای سینی های کابل هستند. این ساپورت ها دارای یک براکت بوده و اغلب برای مهار سینی های کابل در محل هایی که نیاز به انطباق با فضای محدود وجود دارد، استفاده می شوند. پروفیل مورد استفاده در این نوع ساپورت ها نیز مانند مدل های دیگر PGS یا PCS است. از مزایای این ساپورت ها، قابلیت نصب در فضا های مختلف و تطبیق پذیری آن ها با وزن های متنوع سینی های کابل است. اما پیش از نصب، بررسی دقیق وزن و سایز سینی کابل ضروری است تا از ایمنی و پایداری سیستم اطمینان حاصل شود.
4. ساپورت های U شکل
ساپورت های U شکل، اغلب در پروژه هایی با طراحی خاص مورد استفاده قرار می گیرند. این نوع ساپورت ها به سه روش نصب می شوند: آویز راد، آویز پروفیل و مهار جانبی بریس. هر کدام از این روش ها بسته به شرایط پروژه انتخاب می شوند. ساپورت های سبک، متوسط و سنگین U شکل امکان تحمل بار های مختلف را دارند. از ویژگی های خاص این نوع ساپورت، توانایی مهار بار های جانبی ناشی از زلزله یا ارتعاش است که برای پروژه های حساس اهمیت زیادی دارد.

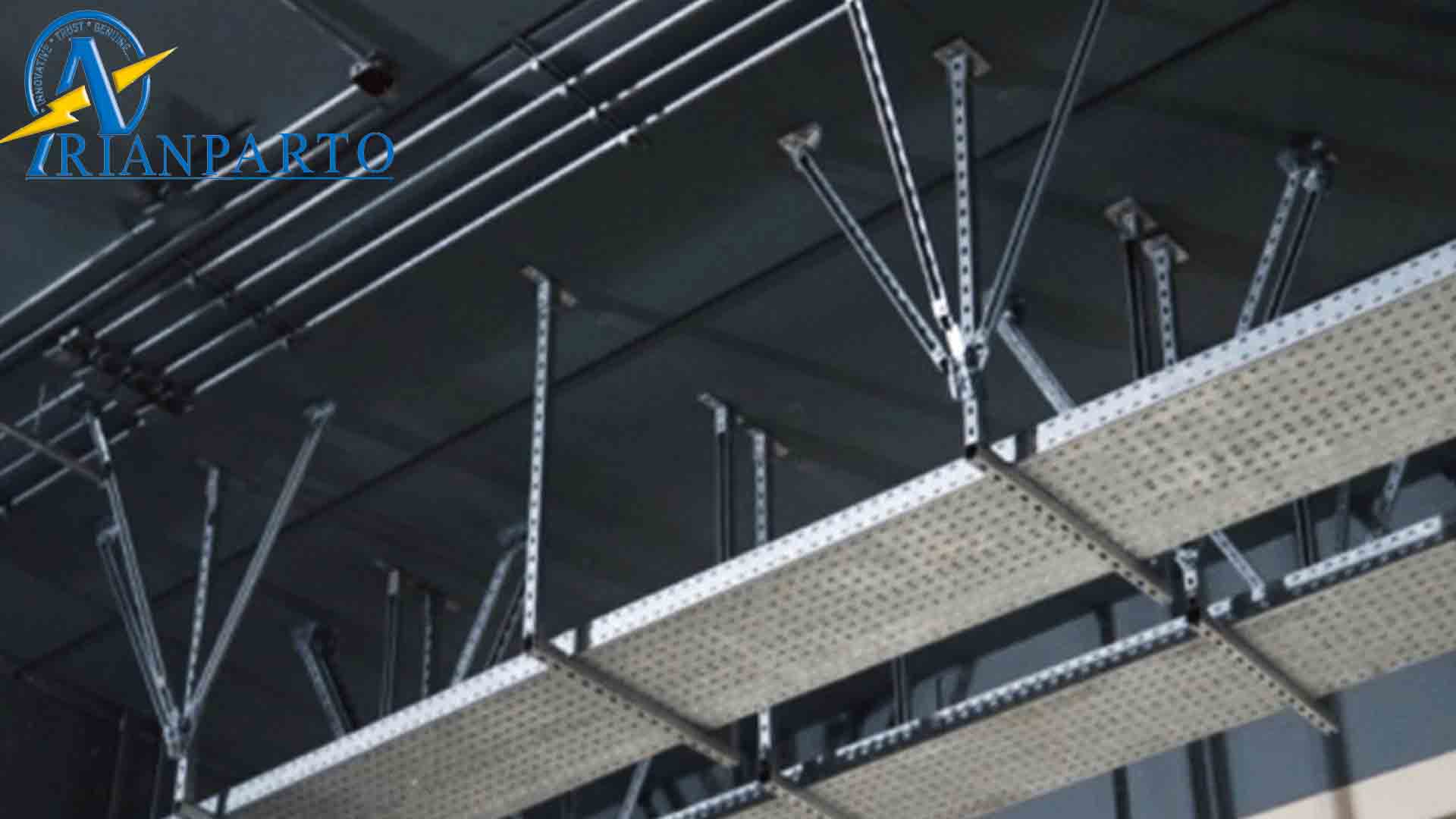

5. ساپورت های T شکل
ساپورت های T شکل با طراحی خاص خود، برای نگهداری سینی های کابل در پروژه هایی که نیاز به آویزان شدن مستقیم از سقف دارند، مورد استفاده قرار می گیرند. این ساپورت ها به صورت عمودی نصب شده و امکان تنظیم ارتفاع آن ها به راحتی وجود دارد. با استفاده از بریس های طولی و عرضی می توان پایداری بیشتری به سیستم داد. پیش از نصب این ساپورت ها نیز لازم است وزن و سایز سینی های کابل به دقت محاسبه شود، چرا که عدم توجه به این موارد ممکن است منجر به مشکلات جدی در زمان بهره برداری گردد.
انواع سینی کابل
| نوع سینی کابل | توضیحات | کاربردها | مزایا | معایب |
| سینی کابل گالوانیزه گرم | این نوع سینی‌ها از فولاد گالوانیزه تولید می‌شوند و دارای پوشش ضد زنگ هستند که باعث افزایش مقاومت در برابر رطوبت می‌شود. | استفاده در محیط‌های مرطوب مانند فضاهای باز و کارخانه‌ها. | مقاومت بالا در برابر زنگ زدگی و خوردگی | وزن بالاتر نسبت به سایر مدل‌ها |
| سینی کابل گالوانیزه سرد | با فرآیند الکترولیز تولید می‌شود و پوشش نازک‌تری نسبت به گالوانیزه گرم دارد. | مناسب برای فضاهای داخلی و محیط‌های کم رطوبت | قیمت مناسب و وزن سبک‌تر | مقاومت کمتر در برابر زنگ زدگی در محیط‌های مرطوب |
| سینی کابل استیل | از فولاد ضد زنگ ساخته شده و مقاومت بالایی در برابر رطوبت و خوردگی دارد. | استفاده در محیط‌های صنعتی با رطوبت بالا یا مکان‌های بهداشتی مانند بیمارستان‌ها. | مقاومت بسیار بالا و عمر طولانی | قیمت بالا |
| سینی کابل آلومینیومی | این سینی‌ها از آلومینیوم تولید می‌شوند و سبک‌تر از انواع فولادی هستند. | مناسب برای پروژه‌هایی که نیاز به کاهش وزن دارند. | وزن سبک و مقاومت در برابر خوردگی | مقاومت کمتر در برابر ضربه و فشار |
| سینی کابل PVC | از پلاستیک فشرده و مقاوم تولید شده و به دلیل عایق بودن، خطر برق‌گرفتگی را کاهش می‌دهد. | کاربرد در پروژه‌های ساختمانی و مسکونی | ضد زنگ، سبک و عایق برق | مقاومت کمتر در برابر دماهای بالا و ضربه |
| سینی کابل مشبک | دارای سوراخ‌ها و شبکه‌هایی برای تهویه بهتر و کاهش وزن است. | مناسب برای نصب کابل‌هایی که نیاز به تهویه دارند. | تهویه مناسب و کاهش تجمع حرارت | نیاز به ساپورت بیشتر برای نصب |
کاربرد های اصلی سینی کابل
ساپورت سینی کابل کاربرد های مختلفی دارد از جمله:
- حفاظت از کابل ها: جلو گیری از آسیب‌های فیزیکی و محیطی به سیم‌ها و کابل‌ها.
- مدیریت کابل‌کشی: نظم‌دهی و ایجاد مسیر مشخص برای کابل‌ها.
- افزایش ایمنی: کاهش خطرات ناشی از اتصالات اشتباه یا تماس کابل‌ها با محیط.
- تهویه و خنک‌سازی: بهبود تهویه و کاهش تجمع حرارت در کابل‌ها.
- زیباسازی محیط: پنهان‌سازی کابل‌ها و بهبود جلوه بصری در فضاهای صنعتی و ساختمانی.
- امکان ارتقا و تغییرات: سهولت در اضافه یا حذف کابل‌ها بدون نیاز به تغییرات بزرگ.
- استفاده در فضاهای مختلف: مناسب برای محیط‌های داخلی، خارجی، مرطوب یا صنعتی.
نتیجه گیری
همان طور که در متن بالا راجع به ساپورت سینی کابل گفتیم، سینی کابل ابزاری ضروری برای حفاظت، مدیریت، نظم دهی کابل ها است که از آسیب‌های فیزیکی جلوگیری کرده و با بهبود تهویه و ایمنی، امکان ارتقا و تغییرات آسان را فراهم می‌کند. همچنین ساپورت سینی کابل به پنهان‌سازی و زیبایی محیط کمک می‌کند.
