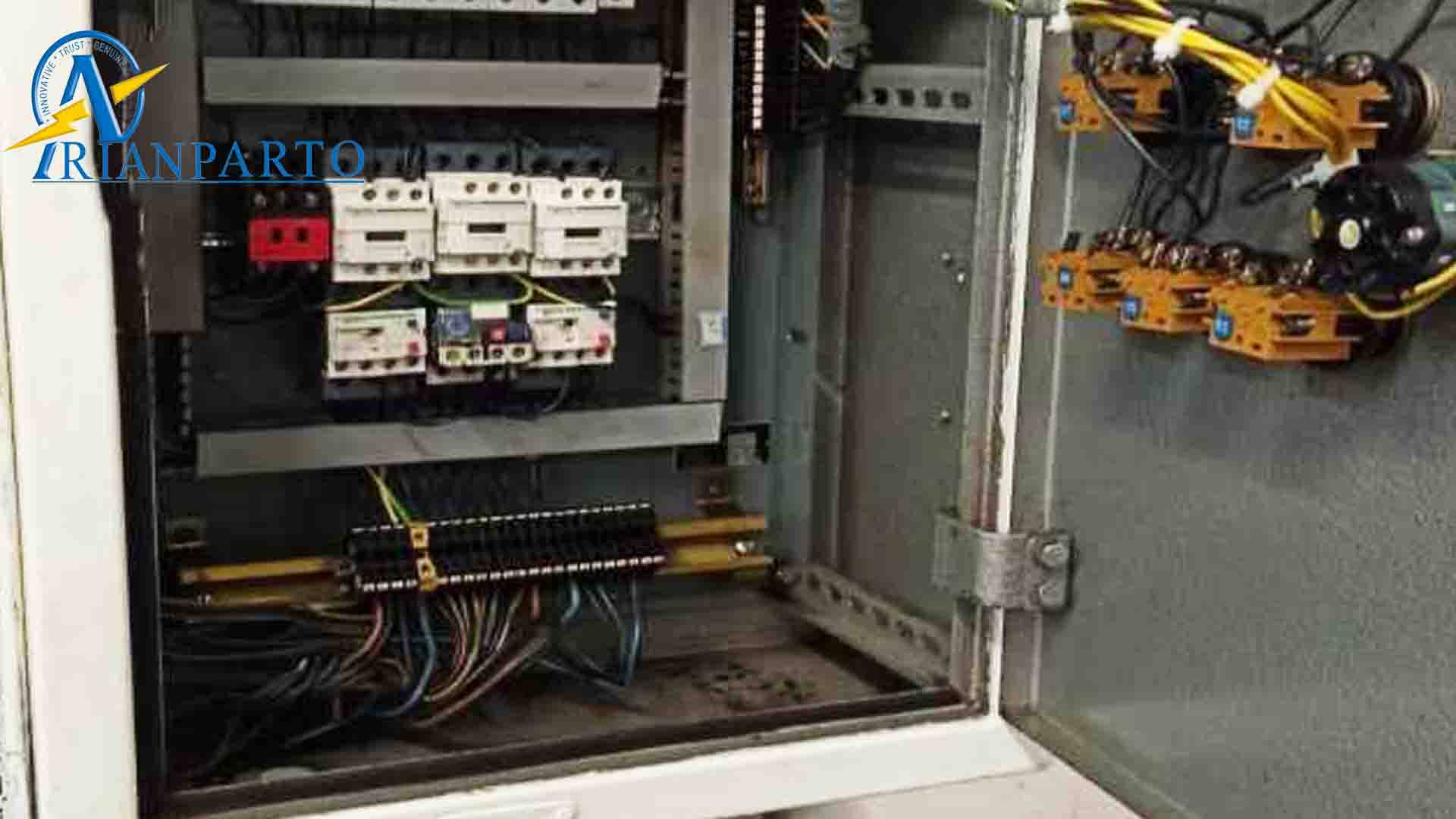

تابلو برق فشار متوسط (MV) برای کنترل و توزیع برق در شبکههایی با ولتاژ متوسط، معمولاً بین ۱kV و ۳۶kV، نصب میشود. کاربرد اصلی آنها در ایستگاههای برق، صنایع بزرگ و ساختمانهای تجاری است. اجزای اصلی تابلو برق فشار متوسط شامل کلیدهای قدرت، تجهیزات حفاظتی و سیستمهای اندازهگیری هستند. طراحی تابلو برق فشار متوسط به گونهای است که علاوه بر ایمنی، امکان کنترل و مانیتورینگ دقیق برق را فراهم میکند. در مطالب پیش رو اطلاعات بیشتری در مورد تابلوی فشار برق متوسط در اختیار شما قرار خواهیم داد.
کاربرد تابلو فشار متوسط MV چیست
طراحی تابلو برق فشار متوسط به گونهای انجام میشود تا در بخشهای مختلف صنعتی و تجاری کاربردی باشد. از مهمترین کاربردهای آن میتوان به نصب آن در ایستگاههای توزیع برق اشاره کرد. در ایستگاههای توزیع برق، تابلوهای MV را برای تقسیم برق از خطوط انتقال به شبکههای توزیع محلی به کار میبرند.
در صنایع بزرگ مانند کارخانهها و تاسیسات صنعتی، تابلوهای MV برای مدیریت و کنترل برق مصرفی تجهیزات بزرگ مانند موتورها و دستگاههای سنگین نصب میشوند. تابلو برق از سیستمها در برابر مشکلاتی مانند اضافهبار و اتصال کوتاه، محافظت میکنند.
در ساختمانهای تجاری و اداری بزرگ مانند مراکز خرید، هتلها و ساختمانهای اداری، تابلوهای MV برای مدیریت توزیع برق به قسمتهای مختلف ساختمان به کار میروند. تابلوها با کنترل و نظارت بر توزیع برق، به بهبود کارایی و کاهش خطرات مربوط به سیستمهای برقی کمک میکنند.
تابلوهای MV در پمپخانهها و تأسیسات آب و فاضلاب برای کنترل و حفاظت از پمپها و تجهیزات نصب میشوند که مرتبط با سیستمهای آب و فاضلاب هستند. تابلوهای فشار متوسط، در پستهای برق برای تغییر ولتاژ و توزیع برق به خطوط پایینتر نصب شده و به حفاظت و کنترل شبکههای برقرسانی کمک میکنند.
اجزای تابلو فشار متوسط MV چیست
طراحی تابلو برق فشار متوسط به گونهای است که در آن اجزای خاصی به کار میروند تا ایمنی و استاندارد سیستم حفظ شود برای آشنایی بیشتر جدولی را تنظیم کردیم که در آن اجزای تابلو را به طور کامل توضیح دادهایم.
| اجزای تابلو برق فشار متوسط (MV) | ||
| نام اجزای تابلو | عملکرد | نام لاتین |
| کلیدهای قدرت | یکی از قطعات مهم در تابلو برق بوده و قطع و وصل برق و حفاظت از مدارها در برابر اضافهبار و اتصال کوتاه نصب میشوند. | Circuit Breakers |
| کلیدهای جدا کننده، سوئیچ دیسکانکتور | برای قطع کامل جریان برق از تجهیزات برای انجام تعمیرات و نگهداری از سوئیچ دیسکانکتور استفاده میشود. | Disconnect Switche |
| ترانسفورماتورهای جریان و ولتاژ | برای اندازهگیری و نظارت بر پارامترهای الکتریکی در تابلو نصب میشود. | Current and Voltage Transformers |
| سیستمهای حفاظتی | تشخیص مشکلاتی مانند خطای اتصال کوتاه یا افت فشار توسط این قطعه انجام میشود و بلافاصله دستور قطع مدار را ارسال میکند. | Protection Relays |
| تابلوهای کنترل | کنترل و نظارت بر عملکرد سیستم و تنظیمات مختلف توسط این قطعه انجام میشود. | Control Panels |
| فیوزها | حفاظت از مدارها در برابر اضافهبار و جریانهای غیرعادی با فیوز مینیاتوری با معمولی امکان پذیر است. | Fuses |
| پلاتینها و رابطهای اتصالات | برای توزیع و انتقال جریان برق درون تابلو فشار متوسط به کار می رود | Busbars and Connectors |
طراحی تابلو برق فشار متوسط چگونه است
طراحی تابلو برق فشار متوسط مراحل و اصول مختلفی داشته و به دقت طراحی میشوند تا در عین حال که عملکرد صحیح و بالایی داشته باشد، ایمنی اپراتور را نیز حفظ کنند تا به هنگام کار کردن با آن دچار خطر برق گرفتگی نشوند. برای طراحی تابلو برق باید نیازها و مشخصات اولیه مکان مورد نظر را مطالعه کنند. این اطلاعات شامل موارد زیر است:
- بار الکتریکی
- نوع بار
- ویژگیهای خاص مانند نیاز به حفاظت ویژه
- کنترل از راه دور
- ولتاژ نامی
- جریان نامی
- نوع سیستم که ستاره یا مثلث است.
- مشخصات حفاظتی
مرحله بعدی، انتخاب اجزا و تجهیزات سازگار با توان بار است. اجزا و تجهیزات مورد نیاز شامل کلیدهای قدرت و جداکنندهها بوده و بر اساس ولتاژ و جریان سیستم انتخاب میشود. ترانسفورماتورهای مورد نیاز بر اساس اندازهگیری ولتاژ برق و نوع حفاظت تعیین میشود.
برای سیستمهای حفاظتی، رلههای حفاظتی نصب میشود تا از خطاهای مختلف جلوگیری کند. همچنین فیوزها و پلاتینها نیز مهم و ضروری هستند، جنس آنها با کیفیت بوده و عمر طولانی دارند. طراحی مدارهای برقی شامل نقشههای سیمکشی و توزیع برق است. در طراحی پیکربندی تابلو فشار متوسط، نحوه چیدمان اجزا و تجهیزات در تابلو مشخص میشود.
مرحله چهارم مربوط به طراحی مکانیکی و ساختاری بدنه تابلو است. انتخاب جنس و ابعاد تابلو و طراحی برای مقاوم بودن در برابر شرایط محیطی مهم و ضروری است. با مدیریت تهویه و خنکسازی از گرم شدن بیش از حد تابلو جلوگیری میشود. در آخرین مرحله به تنظیم رلههای حفاظتی و فیوزها میپردازند.
وقتی طراحی و ساخت تابلو فشار قوی به پایان رسید، نوبت نصب و راهاندازی آن است. تابلو را در مکان مورد نظر با رعایت استانداردهای ایمنی نصب میکنند. بار دیگر آن را تست میکنند تا مطمئن شوند در حین حمل و نقل صدمهای به تجهیزات آن وارد نشده است. معمولاً به هنگام نصب آموزشهای لازم را به اپراتور میدهند که شامل موارد زیر است:
- خواندن نقشههای برقی
- آشنایی با مشخصات فنی
- آشنایی با دستورالعملهای عملیاتی
ویژگی تابلو برق فشار متوسط mv چیست
طراحی تابلو برق فشار متوسط به گونهای است که تنها برای ولتاژهای بین 1 kV تا 36 kV طراحی میشوند. تابلوهای فشار متوسط این محدوده ولتاژ را به گونهای برنامهریزی میکنند که در صنایع مختلف قابل استفاده باشد. تابلوها با پوششهای ضد گرد و غبار و مقاوم در برابر آب و رطوبت طراحی میشوند تا ایمنی و دوام آنها در شرایط محیطی مختلف بالا باشد.
مهمترین سیستم حفاظتی در این تابلو، رلههای حفاظتی است. چون برای شناسایی و قطع جریانهای خطا، مانند اضافهبار و اتصال کوتاه و غیره بکار میرود. برای جلوگیری از افزایش دما و نگهداری طولانی مدت قطعات داخلی تابلو، آن را به سیستم تهویه یا خنکسازی مجهز میکنند.
کلام آخر
در این مقاله به صورت مختصر در مورد کاربرد و نحوه طراحی تابلو برق فشار متوسط اطلاعاتی را ارائه دادیم برای کسب اطلاعات بیشتر به سایت مراجعه کرده و مستقیما با کارشناسان در تماس باشید تا شما را به صورت تخصصی و علمی در مورد تابلو برق فشار متوسط شما را راهنمایی کنند. با سپاس از همراهی شما مخاطب گرامی و آرزوی روشنی. مجموعه آرین پرتو
