بررسی فاکتورهای تعیین‌کننده در هزینه طراحی، مونتاژ، بدنه، قطعات الکتریکال و تست تابلو برق، بر پایه تجربه کارگاه آرین پرتو.
در این راهنما فاکتورهای اصلی را جداگانه بررسی می‌کنیم تا بدانید قیمت‌های پیشنهادی از کجا می‌آیند و چه اطلاعاتی برای دریافت پیشفاکتور دقیق لازم دارید.
۶ فاکتور کلیدی و تعیین‌کننده در قیمت ساخت تابلو برق

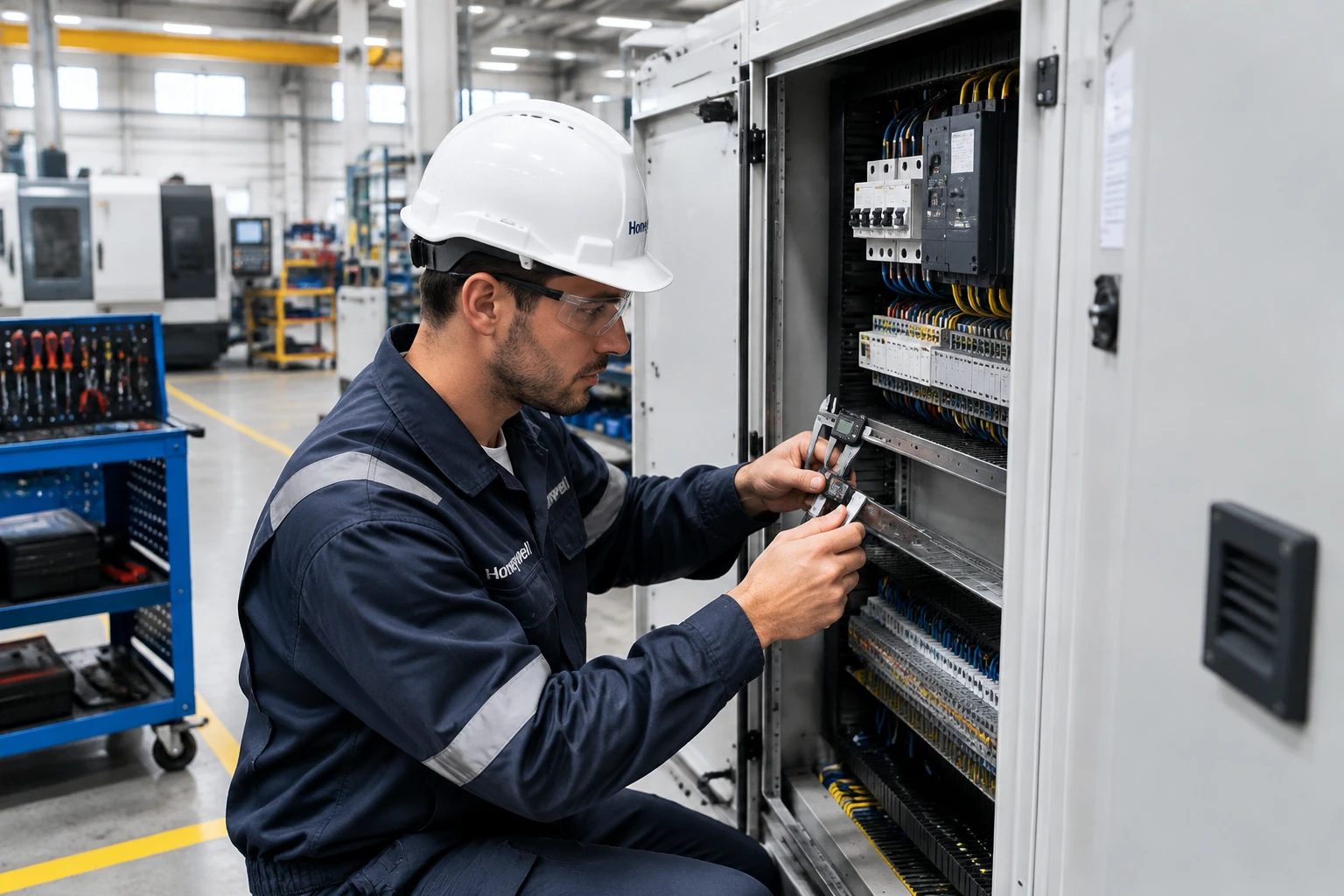

۱. نوع و ضخامت بدنه تابلو
ورق روغنی ۱.۵ تا ۲ میلی‌متر، رنگ پودری الکترواستاتیک کوره‌ای و طراحی‌هایی مانند تابلو برق طرح ریتال یا سلولی ایستاده مستقیماً روی هزینه بدنه اثر می‌گذارند.

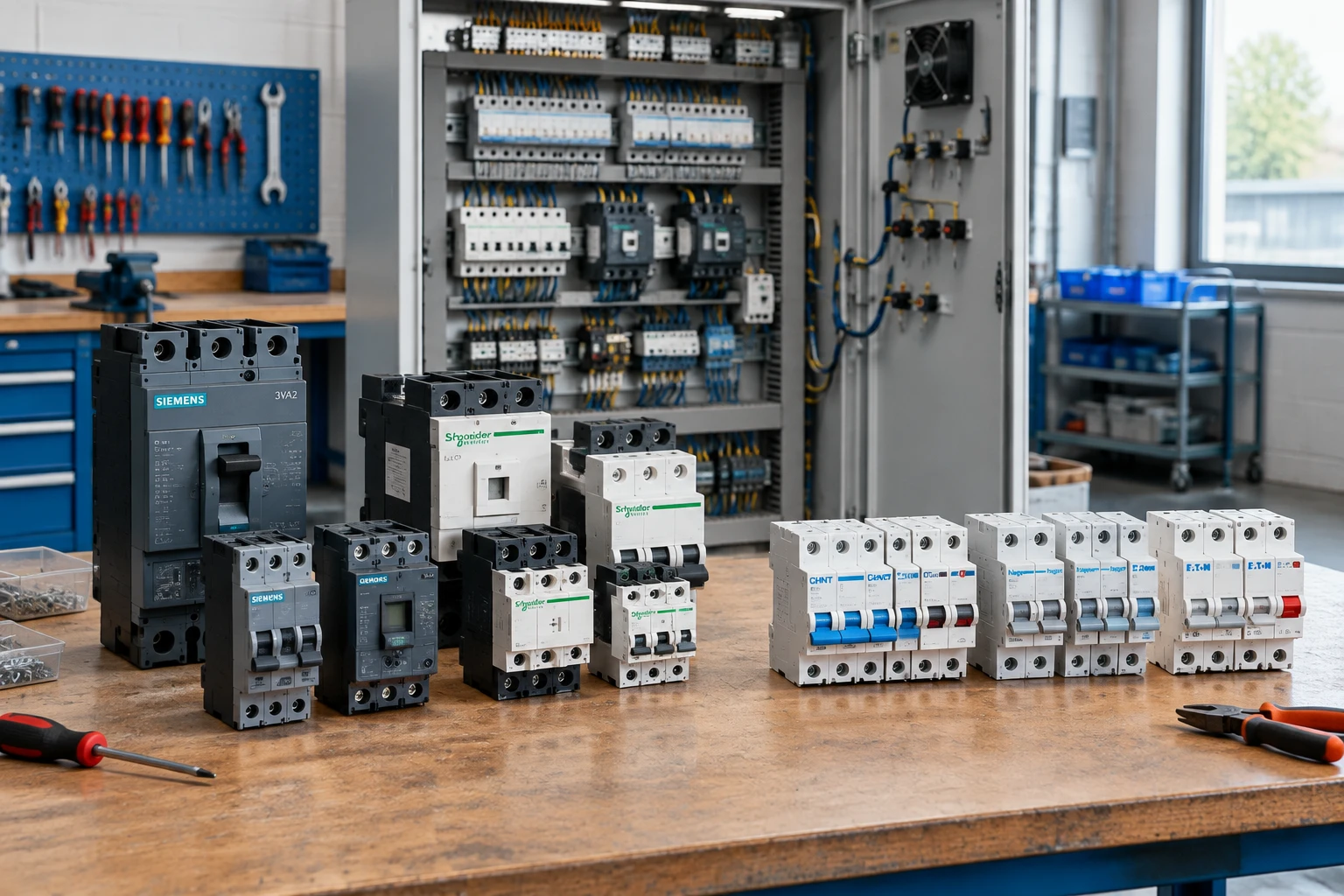

۲. برند و اصالت قطعات الکتریکال
برند کلیدهای اتوماتیک (MCCB)، مینیاتوری (MCB)، کنتاکتور و بیمتال، از برندهای اروپایی درجه یک مانند Schneider و Siemens تا برندهای اقتصادی‌تر، معمولاً بزرگ‌ترین سهم را در هزینه متریال تابلو دارد.

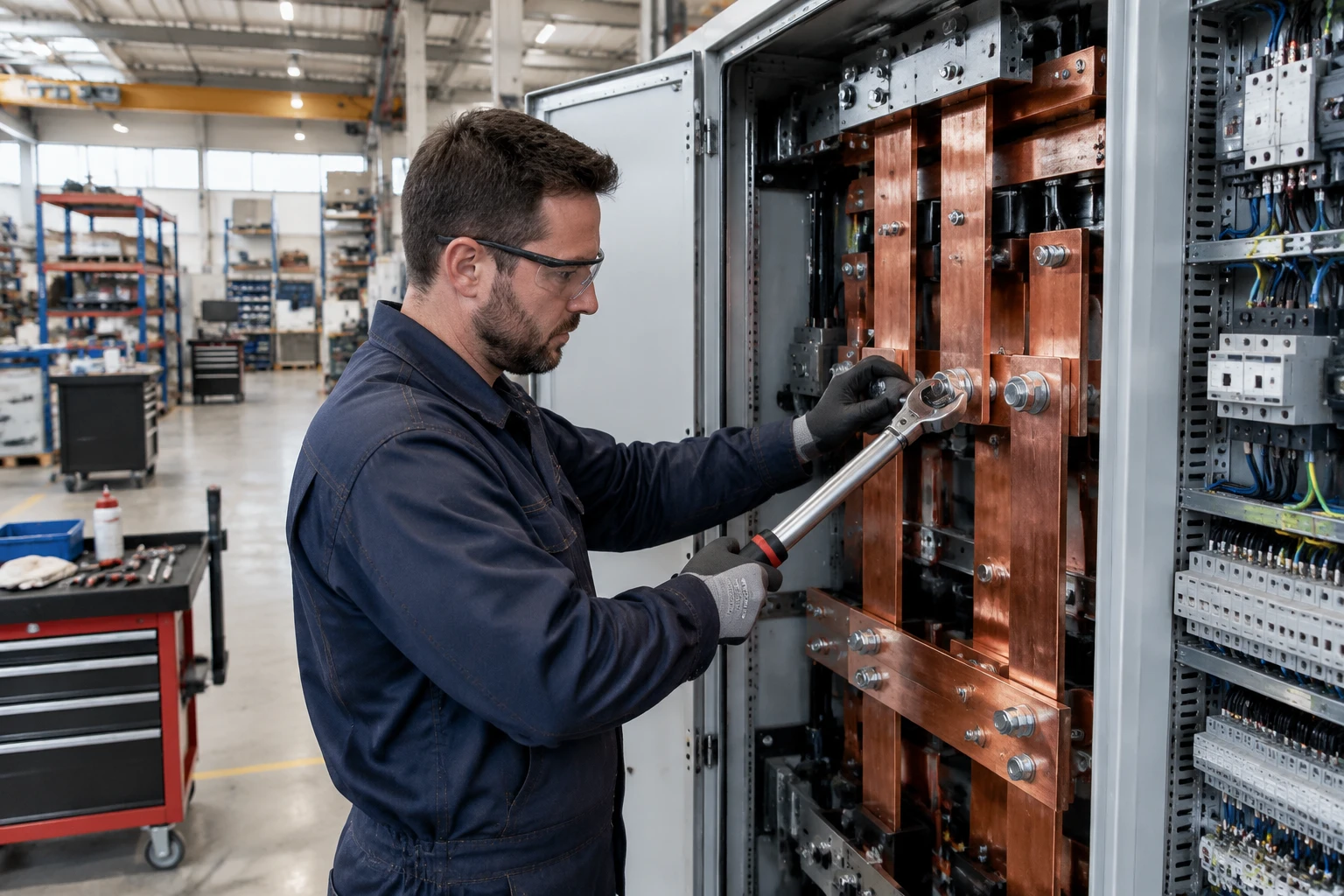

۳. ظرفیت و ابعاد شینه‌کشی
آمپراژ نامی و جریان اتصال کوتاه تعیین می‌کنند شینه چه مقطعی لازم دارد. شینه مسی (و در برخی پروژه‌ها آلومینیومی) با مقطع بزرگ‌تر، وزن و قیمت بیشتری دارد و نوسان قیمت مس روی آن مستقیم اثر می‌گذارد.
۴. نوع سیستم کنترل (PLC و اتوماسیون)
ماژول‌های کنترلی، پی‌ال‌سی، HMI و مانیتورینگ در تابلو برق PLC و تابلوهای هوشمند، پیچیدگی سیمکشی، برنامه‌نویسی و قیمت را بالا می‌برند.
۵. فرم‌بندی و پیچیدگی ساخت
جداسازی داخلی بخش‌ها (فرم‌بندی ۱ تا ۴ طبق IEC 61439)، تعداد فیدرها و حجم سیمکشی، ساعت مهندسی، نقشه‌کشی و کار کارگاهی را افزایش می‌دهد؛ حتی با آمپراژ یکسان.
۶. تست، مستندات و شرایط تحویل
تست‌های کارخانه‌ای، تهیه مستندات (نقشه As-Built و گزارش تست)، بسته‌بندی، حمل و گارانتی هم بخشی از هزینه هستند و در پیشنهادهای بسیار ارزان معمولاً حذف می‌شوند.
اجزای هزینه یک تابلو برق
برای مقایسه درست دو پیشفاکتور، هزینه را به اجزای زیر تفکیک کنید. درصد هر جزء از پروژه‌ای به پروژه دیگر بسیار متفاوت است.
| جزء هزینه | شامل چه مواردی است | چه چیزی آن را تغییر می‌دهد |
|---|---|---|
| بدنه و اسکلت | ورق، رنگ، درب، پایه، فریم و لوازم نصب | ضخامت ورق، نوع رنگ، IP، ابعاد |
| تجهیزات الکتریکال | کلیدها، کنتاکتورها، رله‌ها، مترها، ترمینال | برند، اصالت، جریان نامی، ظرفیت قطع |
| شینه‌کشی | شینه مس، مقره، نگهدارنده، اتصالات | آمپراژ، جریان اتصال کوتاه، قیمت روز مس |
| کنترل و اتوماسیون | PLC، HMI، درایو، سنسور، برنامه‌نویسی | تعداد I/O، لایسنس، میزان مانیتورینگ |
| مهندسی و ساخت | نقشه تکخطی و اجرایی، مونتاژ، سیمکشی | فرم‌بندی، تعداد فیدر، پیچیدگی مدار |
| تست و تحویل | تست FAT، مستندات، بسته‌بندی، حمل، گارانتی | الزامات کارفرما، بازرسی ثالث، محل تحویل |
مقایسه رده‌های کیفی و تأثیر آن بر هزینه ساخت
| رده کیفی پروژه | برند قطعات پیشنهادی | نوع بدنه و رنگ | کاربری اصلی |
|---|---|---|---|
| اقتصادی / مسکونی | برندهای استاندارد آسیایی و ترکیه‌ای | ورق ۱.۲۵ با رنگ پودری معمولی | تابلوهای آپارتمانی و توزیع فرعی |
| صنعتی استاندارد | اشنایدر اصل / هیوندای تایپ‌تست | طرح ریتال، ورق ۱.۵ با رنگ پودری الکترواستاتیک | کارخانه‌ها، پمپ‌خانه‌ها و موتورخانه‌ها |
| پروژه‌های تخصصی / پالایشگاهی | زیمنس / اشنایدر؛ کلیدهای هوایی (ACB) برند معتبر | استیل ضدزنگ یا رنگ تخصصی با IP65/IP66 | پروژه‌های نفت، گاز، پتروشیمی و نیروگاهی |
مهندسان فروش آرین پرتو پیشفاکتور شفاف و مهندسی‌شده پروژه شما را در کوتاه‌ترین زمان آماده می‌کنند.

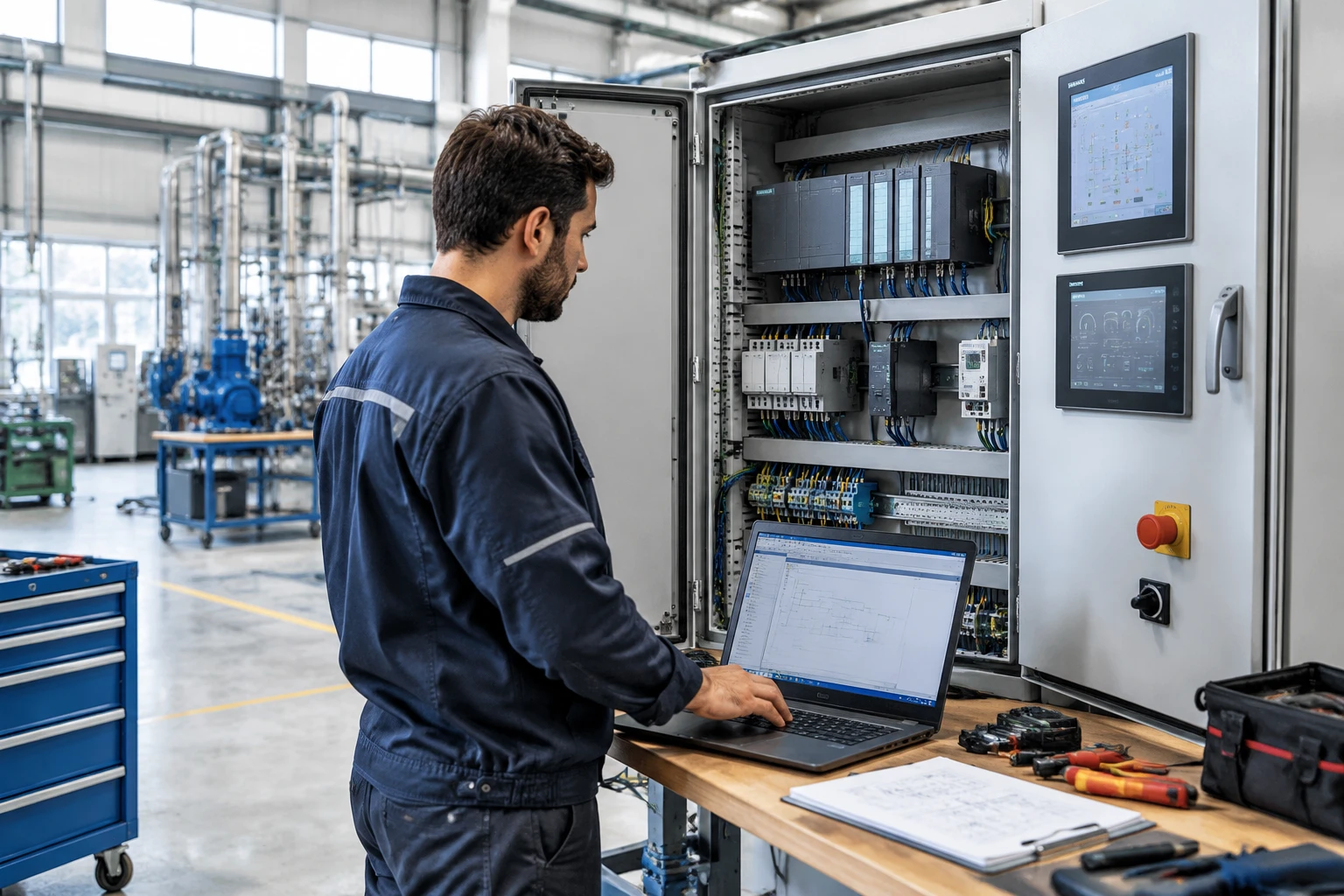

تأثیر اتوماسیون و مانیتورینگ آنلاین بر بودجه تابلو برق
افزودن کنترلر PLC، نمایشگر لمسی صنعتی (HMI) و درایو کنترل دور (VFD) تابلو را از یک تابلوی توزیع ساده به سیستم کنترل تبدیل می‌کند. این تجهیزات هزینه لایسنس نرم‌افزار، تست لوپ و برنامه‌نویسی را به فاکتور اضافه می‌کنند، اما در عوض مصرف بهینه انرژی و پایش مداوم تجهیزات را ممکن می‌سازند. تعداد نقاط ورودی/خروجی (I/O) مهم‌ترین مبنای قیمت بخش کنترل است.

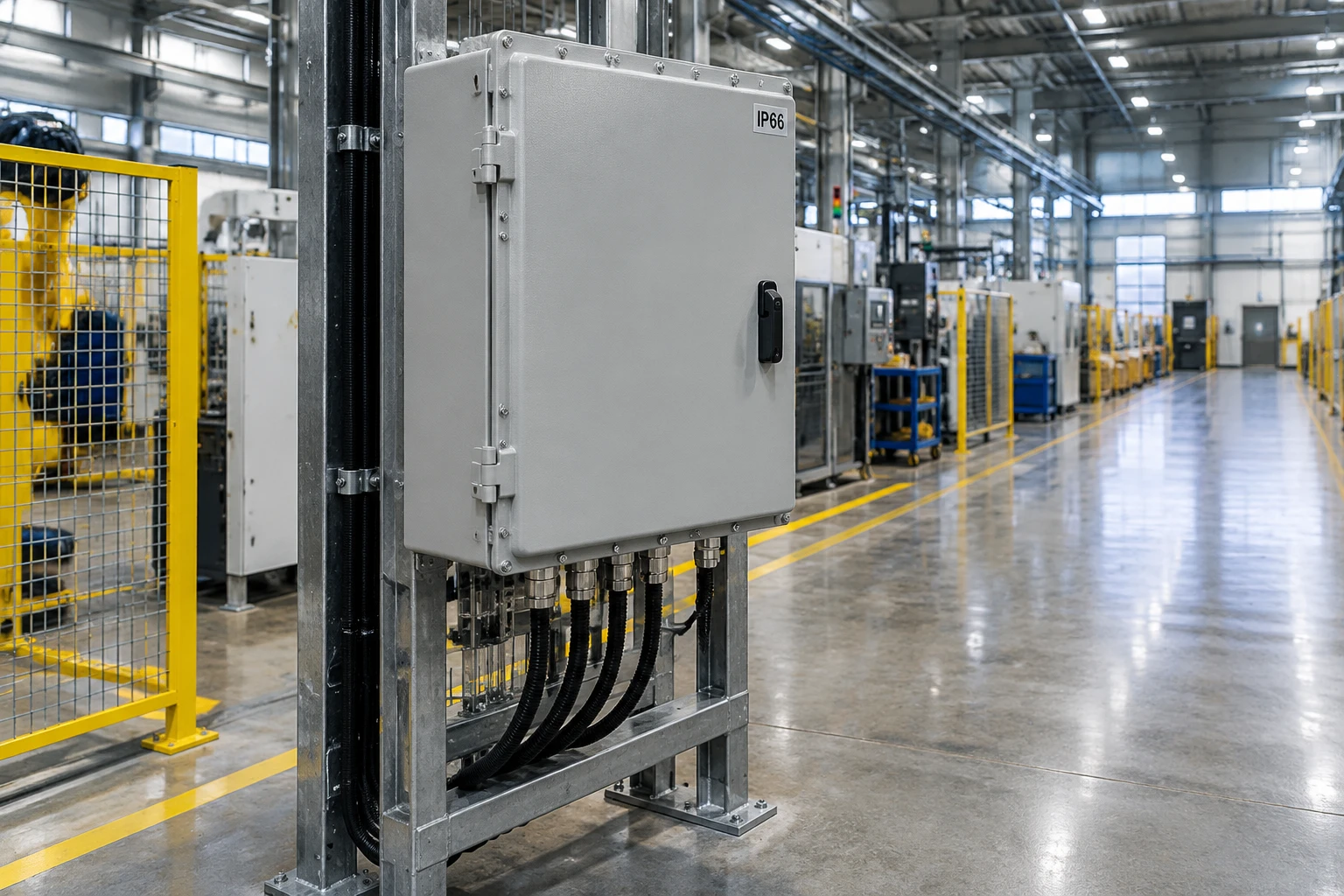

درجه حفاظت (IP) و درزبندی؛ چرا تابلوی بیرونی گران‌تر است؟
محل نصب (داخلی یا بیرونی) نوع ورق، ضخامت رنگ و درزبندی درب‌ها را تعیین می‌کند. تابلوهای IP65 و IP66 به دلیل واشر فوم پلی‌یورتان تزریقی و قفل‌های چندنقطه‌ای هزینه ساخت بالاتری دارند، اما در برابر نفوذ گردوغبار، رطوبت و پاشش آب مقاوم‌ترند. در محیط‌های خورنده (اسیدی یا ساحلی) انتخاب رنگ تخصصی یا استیل هم به هزینه اضافه می‌کند.

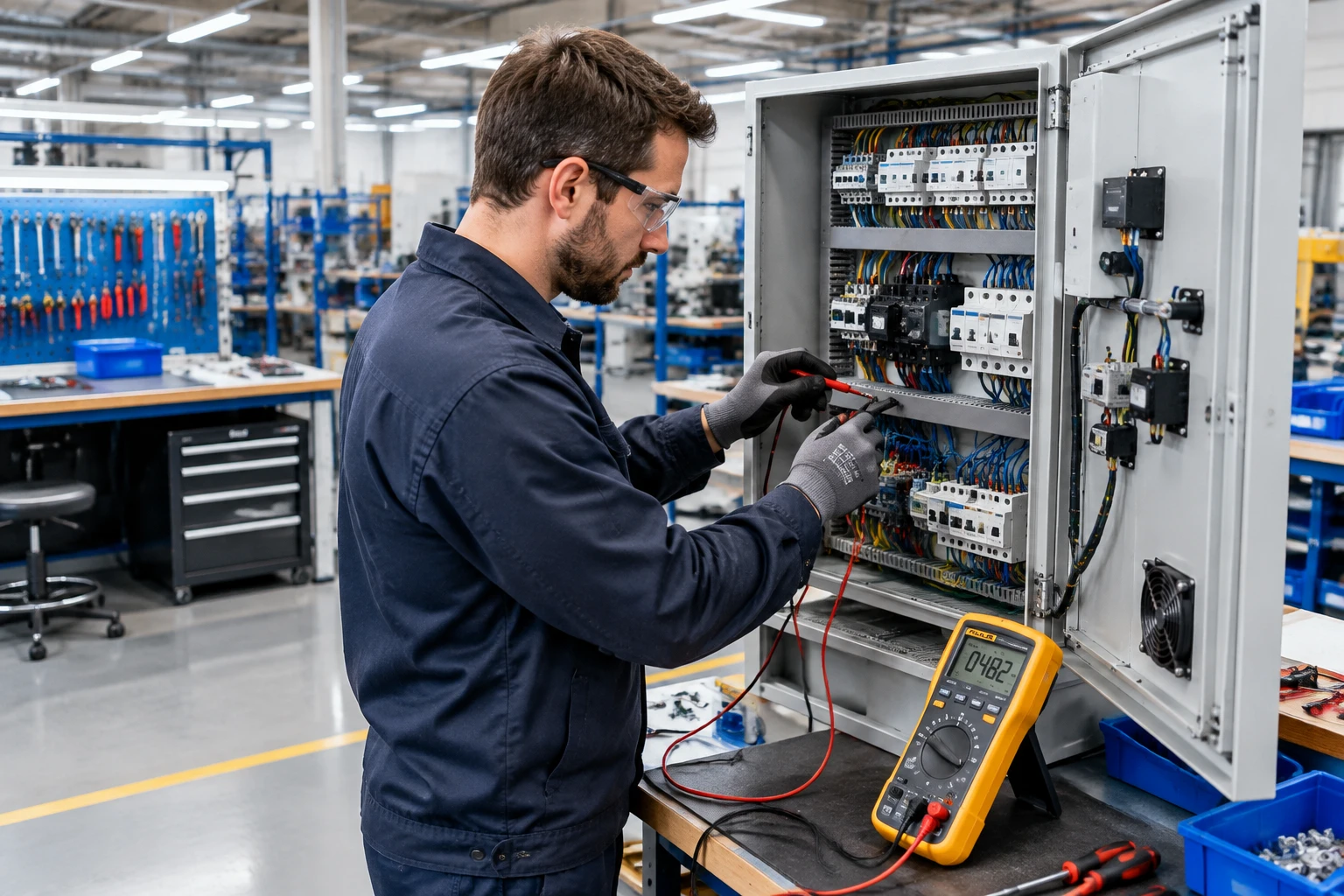

استاندارد، تست کیفیت FAT و تحویل در آرین پرتو
برای قیمت دقیق، واحد مهندسی فروش بر اساس نقشه تکخطی (SLD) و لیست بار، فهرست متریال (MTO) را استخراج می‌کند. مرجع اصلی ساخت تابلوهای فشار ضعیف استاندارد IEC 61439 و مرجع درجه حفاظت استاندارد IEC 60529 (کد IP) است. پیش از بارگیری، تست‌های روتین کارخانه‌ای انجام و صورت‌جلسه تحویل تنظیم می‌شود:
- بازرسی چشمی و بررسی ابعاد، فاصله‌های ایزولاسیون و سیم‌بندی مطابق نقشه
- تست عایقی (Megger) و در صورت نیاز تست ولتاژ تحمل
- بررسی پیوستگی مدار حفاظتی (ارت)
- تست عملکرد مدارهای فرمان، اینترلاک‌ها و آلارم‌ها با ولتاژ نامی
تحمل اتصال کوتاه یک تابلو نیز با «تأیید طراحی» (محاسبه یا تست نوعی) ثابت می‌شود و جزو تست‌های روتین هر دستگاه نیست؛ لازم است کارفرما در ابتدای پروژه مدرک آن را مطالبه کند. برای آشنایی با روال مونتاژ، مقاله مونتاژ تابلو برق هوشمند ساختمان را هم ببینید.
برای دریافت پیشفاکتور دقیق چه اطلاعاتی بفرستید؟
هر چه اطلاعات کامل‌تر باشد، پیشفاکتور دقیق‌تر و سریع‌تر آماده می‌شود:
- نقشه تکخطی (SLD) یا لیست فیدرها و بارها
- جریان نامی، ولتاژ و جریان اتصال کوتاه مورد انتظار
- برند قطعات مدنظر یا مشخصات فنی کارفرما
- محل نصب و درجه حفاظت (داخلی/بیرونی، IP)
- الزام فرم‌بندی، نوع ورود و خروج کابل و ابعاد محدودیت محل
- در تابلوهای کنترلی: جدول I/O و سناریوی عملکرد
- زمان تحویل و الزامات تست یا بازرسی کارفرما
مشاوره فنی رایگان و استعلام قیمت ساخت تابلو برق
برای سفارش ساخت تابلو برق توزیع، فرمان، PLC یا طرح ریتال متناسب با بودجه پروژه، کارشناسان آرین پرتو آماده پاسخگویی و ارائه پیشفاکتور رسمی هستند.
پرسش‌های متداول درباره قیمت ساخت تابلو برق
۱. آیا امکان ساخت تابلو برق بر اساس بودجه و قطعات پیشنهادی کارفرما وجود دارد؟
بله؛ تیم فنی آرین پرتو بر اساس مشخصات فنی درخواستی یا محدودیت بودجه، بهترین ترکیب اقتصادی و مهندسی را پیشنهاد می‌دهد.
۲. زمان تحویل و ساخت تابلو برق صنعتی چقدر است؟
بسته به ابعاد تابلو، پیچیدگی سیمکشی و موجودی قطعات، زمان ساخت بین ۷ تا ۲۱ روز کاری متغیر است.
۳. چرا نمی‌توان قیمت ثابت یا قیمت هر متر برای تابلو برق اعلام کرد؟
تابلو برق سفارشی است و قیمت آن به آمپراژ، برند قطعات، شینه، فرم‌بندی، درجه حفاظت، سیستم کنترل و تست‌های لازم بستگی دارد. دو تابلو با ابعاد یکسان می‌توانند قیمت‌های کاملاً متفاوتی داشته باشند.
۴. چرا قیمت دو تابلو با آمپراژ یکسان متفاوت است؟
تفاوت معمولاً از برند و اصالت قطعات، ضخامت ورق و نوع رنگ، مقطع شینه، فرم‌بندی، درجه حفاظت و وجود یا نبود تست و مستندات می‌آید. هنگام مقایسه، پیش‌فاکتورها را بر اساس همین موارد تفکیک کنید.
۵. برای دریافت پیشفاکتور دقیق چه مدارکی لازم است؟
نقشه تکخطی یا لیست فیدرها و بارها، جریان نامی و اتصال کوتاه، برند مدنظر، محل نصب و درجه حفاظت، و در تابلوهای کنترلی جدول I/O. در صورت نبود نقشه، مهندسان می‌توانند بر اساس لیست بار پیشنهاد اولیه بدهند.
۶. آیا نوسان قیمت مس و تجهیزات روی قیمت تابلو اثر دارد؟
بله. مس و بخش مهمی از تجهیزات الکتریکال به شرایط بازار وابسته‌اند؛ به همین دلیل پیشفاکتور مدت اعتبار محدودی دارد و بهتر است پس از دریافت، در زمان کوتاه تصمیم‌گیری شود.
