قیمت تابلو برق چنج اور (ATS) | راهنمای فنی برآورد هزینه، قطعات و ساخت تابلو برق اضطراری
تحلیل جامع عوامل فنی و اقتصادی مؤثر بر قیمت تابلو برق چنج اور دستی (MTS) و اتوماتیک (ATS)، ارزیابی بردهای کنترلی دیپ‌سی و کومپ، انتخاب مکانیزم اینترلاک، شینه‌کشی مس خلوص بالا و استعلام پیش‌فاکتور رسمی از دپارتمان مهندسی آرین پرتو.
محاسبه هزینه و قیمت تابلو برق چنج اور بر چه اساسی تعیین می‌شود؟
در تأسیسات صنعتی مدرن، خطوط تولید پیوسته، دیتاسنترها، بیمارستان‌ها و مجتمع‌های مسکونی-تجاری مرتفع، استمرار تغذیه الکتریکی یک الزام بدون اغماض است. افت ناگهانی ولتاژ یا قطعی کامل شبکه سراسری برق می‌تواند خسارات مالی جبران‌ناپذیر و آسیب‌های ساختاری به ماشین‌آلات حساس وارد کند. در این مدارها، وظیفه پایش ۲۴ ساعته ولتاژ و سوئیچینگ امن میان ورودی اصلی (Mains/Grid) و منبع پشتیبان (دیزل‌ژنراتور یا سیستم‌های UPS و باتری‌بانک) بر عهده تابلو برق چنج اور است.
اگر با فلسفه سوییچینگ خودکار منابع تغذیه آشنایی اولیه ندارید، پیشنهاد می‌کنیم در گام نخست بررسی بفرمایید که سیستم چنج آور چیست و این ساختار چگونه مانع از فاجعه تلاقی هم‌زمان دو فاز ناهمگام می‌شود. در سوی دیگر، شناخت منطق عملکردی و توالی فرمان‌ها در مقاله تابلو چنج آور چگونه کار میکند به‌طور مفصل واکاوی شده است. هدف از این راهنمای جامع، کالبدشکافی جزءبه‌جزء ساختار بهای تمام‌شده و پارامترهای مؤثر بر استعلام نهایی در مرکز تخصصی تابلو برق چنج اور است.
برای دیدن مدار فرمان کنتاکتوری، طراحی مدار چنج آور را ببینید؛ و برای تفاوت نوع دستی و اتوماتیک، تابلو برق چنج اور اتومات و دستی را مطالعه کنید.
نیاز به برآورد آنلاین قیمت تابلو برق چنج اور یا تعیین ظرفیت کلیدهای ژنراتور دارید؟
اطلاعات آمپراژ ترانس، توان KVA دیزل‌ژنراتور و مشخصات بار پروژه را ارسال کنید تا نقشه تک‌خطی و پیش‌فاکتور رسمی ظرف ۲۴ ساعت برای شما آماده شود.
تحلیل تخصصی ۶ فاکتور بنیادین تعیین‌کننده بهای تمام‌شده تابلو ATS
قیمت تابلو برق چنج اور حاصل جمع جبری ساده چند قطعه الکتریکی نیست؛ بلکه تابع محاسبات مهندسی جریان نامی اتصال کوتاه، تلفات حرارتی درون سلول، نوع سوییچینگ بار، و قابلیت اطمینان ادوات فرمان است. جدول بهای تمام‌شده بر پایه این ۶ فاکتور اساسی پی‌ریزی می‌شود:
۱. ظرفیت آمپراژ و نوع هادی‌های باسبار مسی (Copper Busbars)
در جریان‌های کاری بالای ۱۶۰ آمپر، اتصالات کابل شو دیگر پاسخگو نبوده و نیاز به شینه‌کشی مسی با خلوص ۹۹.۹٪ (الکترولیتی) مطابق جدول استانداردهای DIN 43671 ایجاد می‌شود. وزن مس مصرفی، نحوه ماشین‌کاری و خم‌کاری شینه‌ها، رنگ‌آمیزی حرارتی یا استفاده از شرینک عایقی، و فواصل استاندارد شینه‌کشی جهت تحمل تنش‌های الکترودینامیکی جریان اتصال کوتاه (Icw)، مستقیماً با افزایش آمپراژ، سهم پررنگی از قیمت نهایی را شامل می‌شوند.

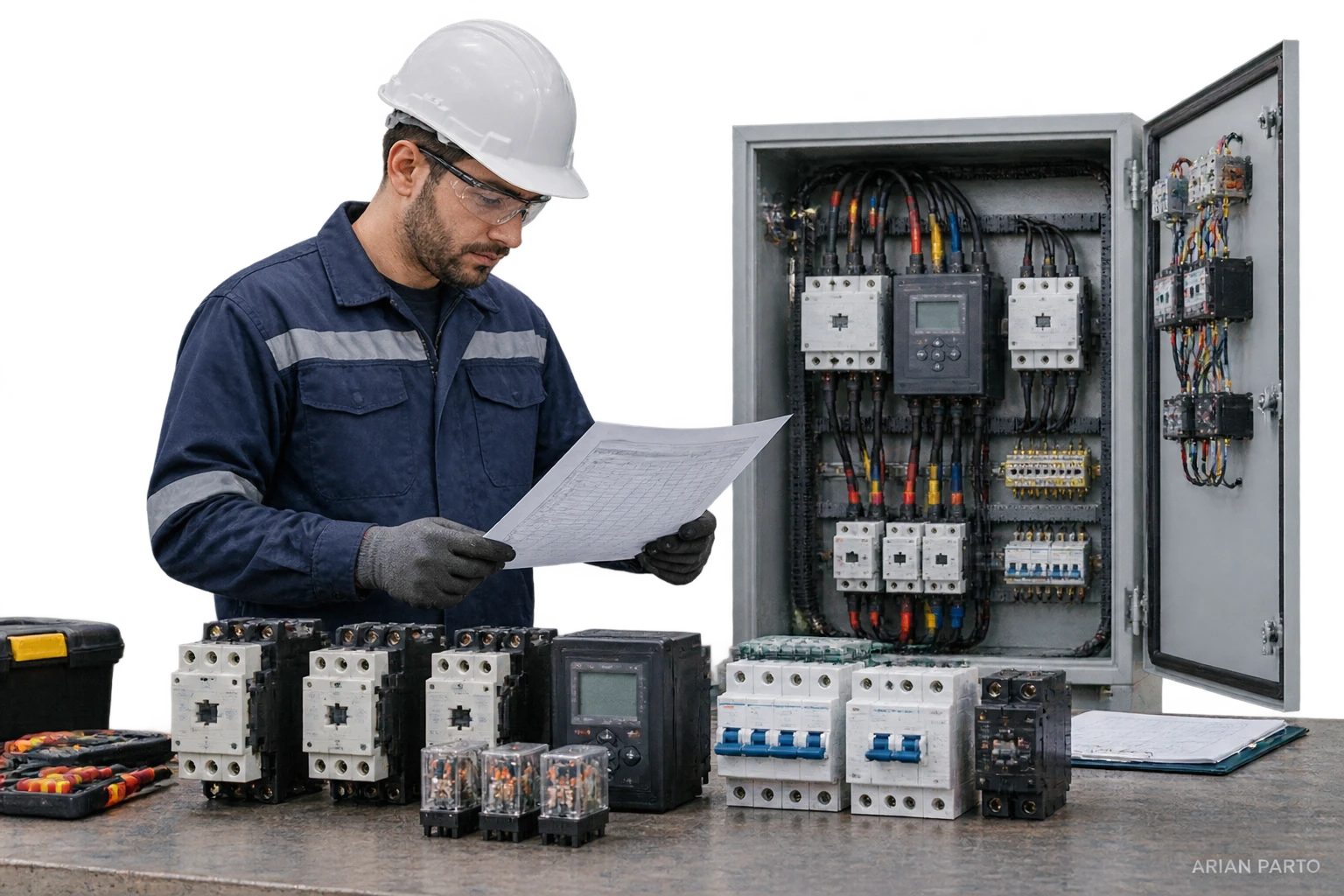

۲. تکنولوژی ادوات سوییچینگ (کنتاکتور در برابر MCCB و ACB موتوریزه)

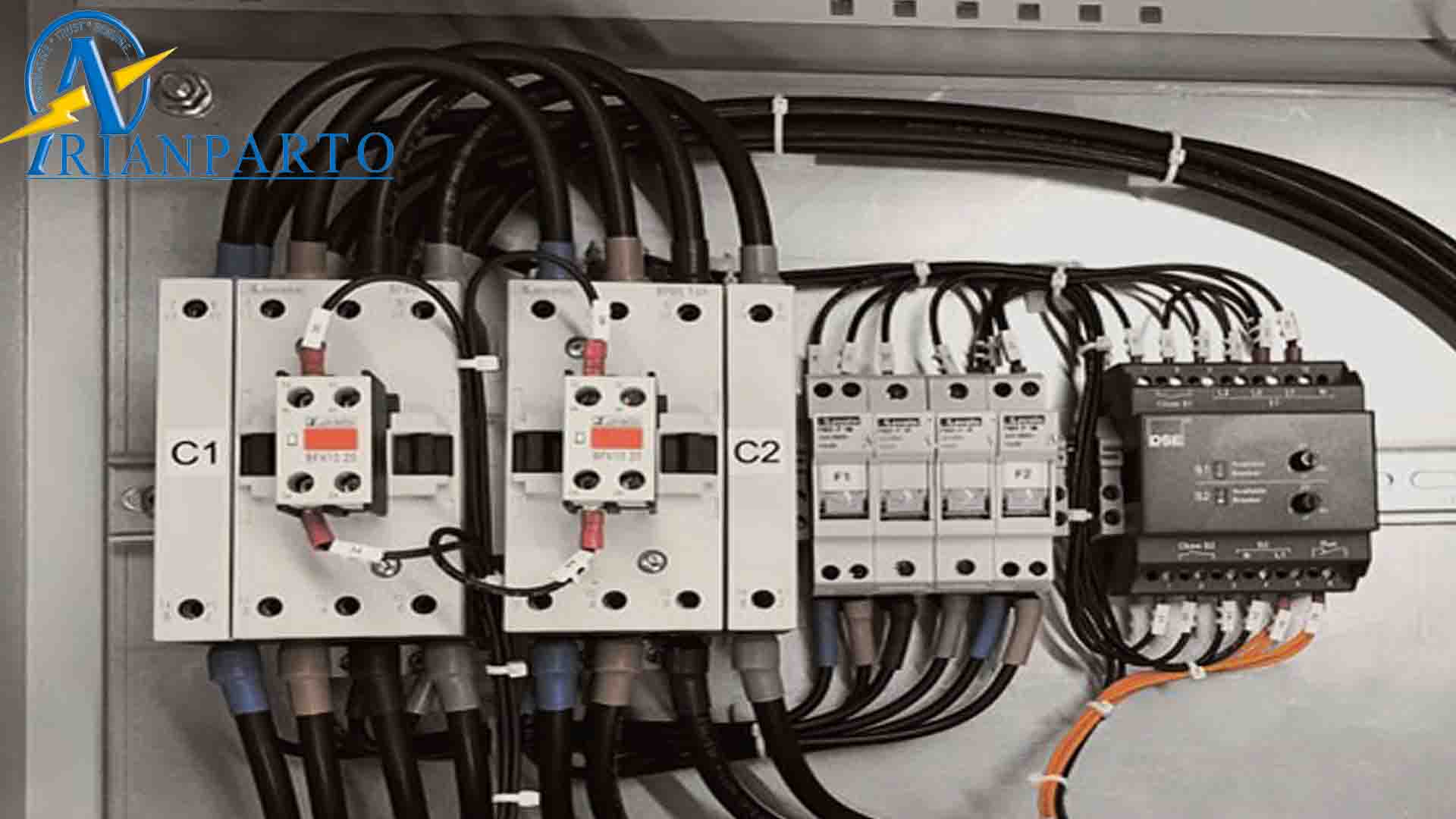

در آمپراژهای پایین (تا ۱۶۰ الی ۲۵۰ آمپر)، استفاده از دو کنتاکتور مغناطیسی راه‌حلی سریع و کم‌هزینه است. اما در توان‌های بالاتر یا مواردی با جریان‌های هجومی شدید موتوری، به کارگیری کلیدهای اتوماتیک کمپکت موتوردار (Motorized MCCB) یا کلیدهای هوایی (Air Circuit Breakers) اجتناب‌ناپذیر است. کلیدهای کمپکت موتوری مجهز به واحدهای تریپ حرارتی-مغناطیسی یا الکترونیکی (Micrologic)، قابلیت تحمل اضافه بار و قطع سریع جرقه را دارا بوده و قیمت آن‌ها چند برابر کنتاکتورهای سنتی است.

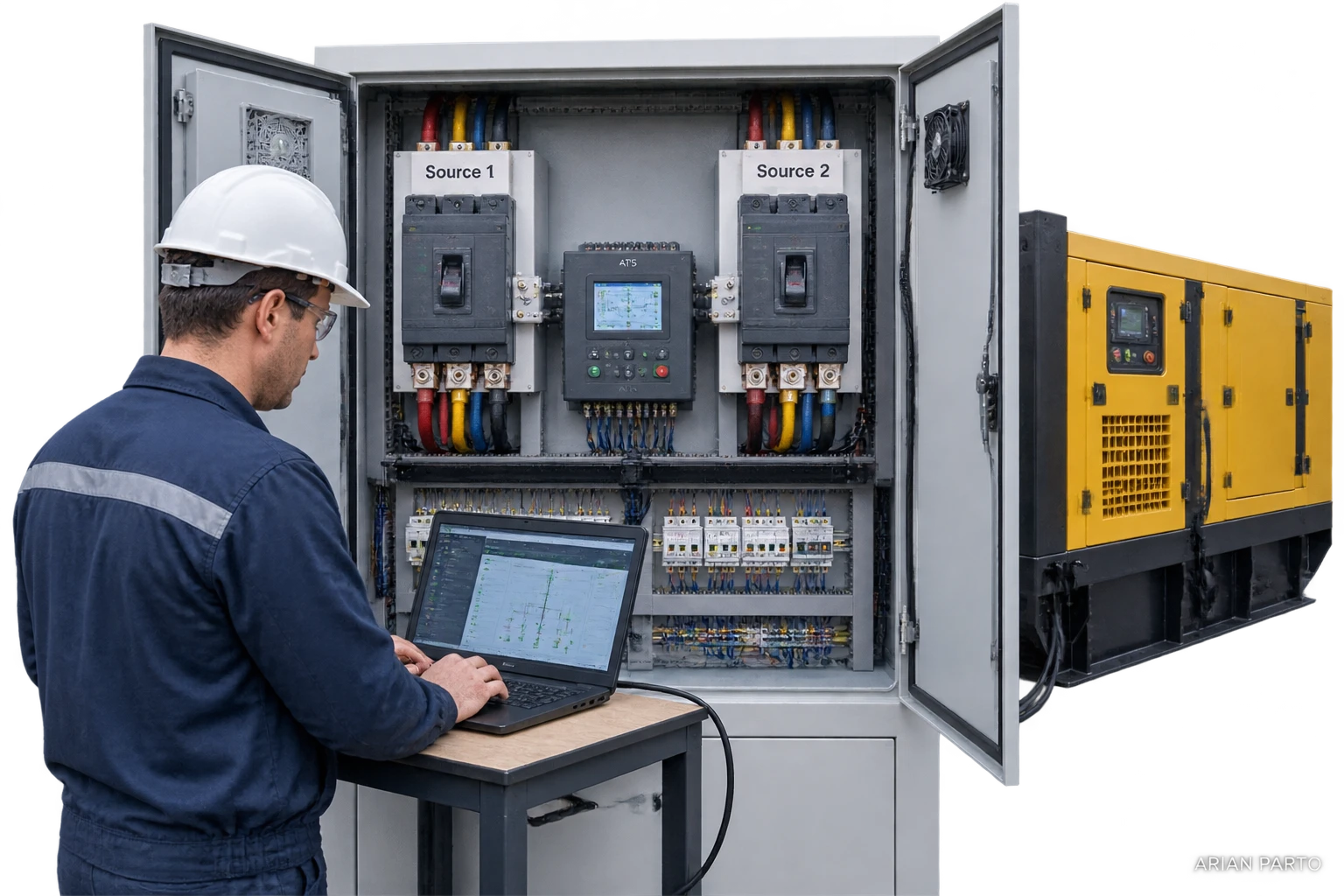

۳. ماژول کنترلر اضطراری خودکار (Auto Mains Failure – AMF)
مغز متفکر هر تابلوی ATS، برد کنترل الکترونیکی آن است. این کنترلر پارامترهای شبکه نظیر فرکانس، ولتاژ تک‌تک فازها، هارمونیک‌ها و توالی فاز را مانیتور کرده و در صورت بروز خطا، پالس استارت، گرمایش (Warm-up) و راه‌اندازی ژنراتور را صادر میکند. بردهای پیشرفته بریتانیایی دیپ‌سی (Deep Sea Electronics – DSE) نظیر سری‌های DSE7320 یا کنترلرهای هوشمند اروپایی کومپ (ComAp InteliLite) به دلیل قابلیت‌های مانیتورینگ تحت شبکه Modbus/SNMP و پایداری بالا قیمت به‌مراتب بالاتری نسبت به ماژول‌های پایه‌ای داتاکام (Datakom) ترکیه یا اسمارت‌جن دارند.
۴. برند و اصالت قطعات کلیدزنی (Tier 1 در برابر گزینه‌های اقتصادی)
برندهایی همچون اشنایدر الکتریک (Schneider Electric)، زیمنس (Siemens) و ای‌بی‌بی (ABB) به واسطه بالاترین ظرفیت قطع اتصال کوتاه (Icu/Ics) و استانداردهای سخت‌گیرانه IEC 60947-6-1، جزو گران‌ترین انتخاب‌ها هستند. برندهای کره‌ای معتبر نظیر ال‌اس (LS Electric) و هیوندای (Hyundai Electric) تعادلی بی‌نظیر میان ایمنی بالا و قیمت اقتصادی‌تر تا ۳۵٪ فراهم می‌سازند.

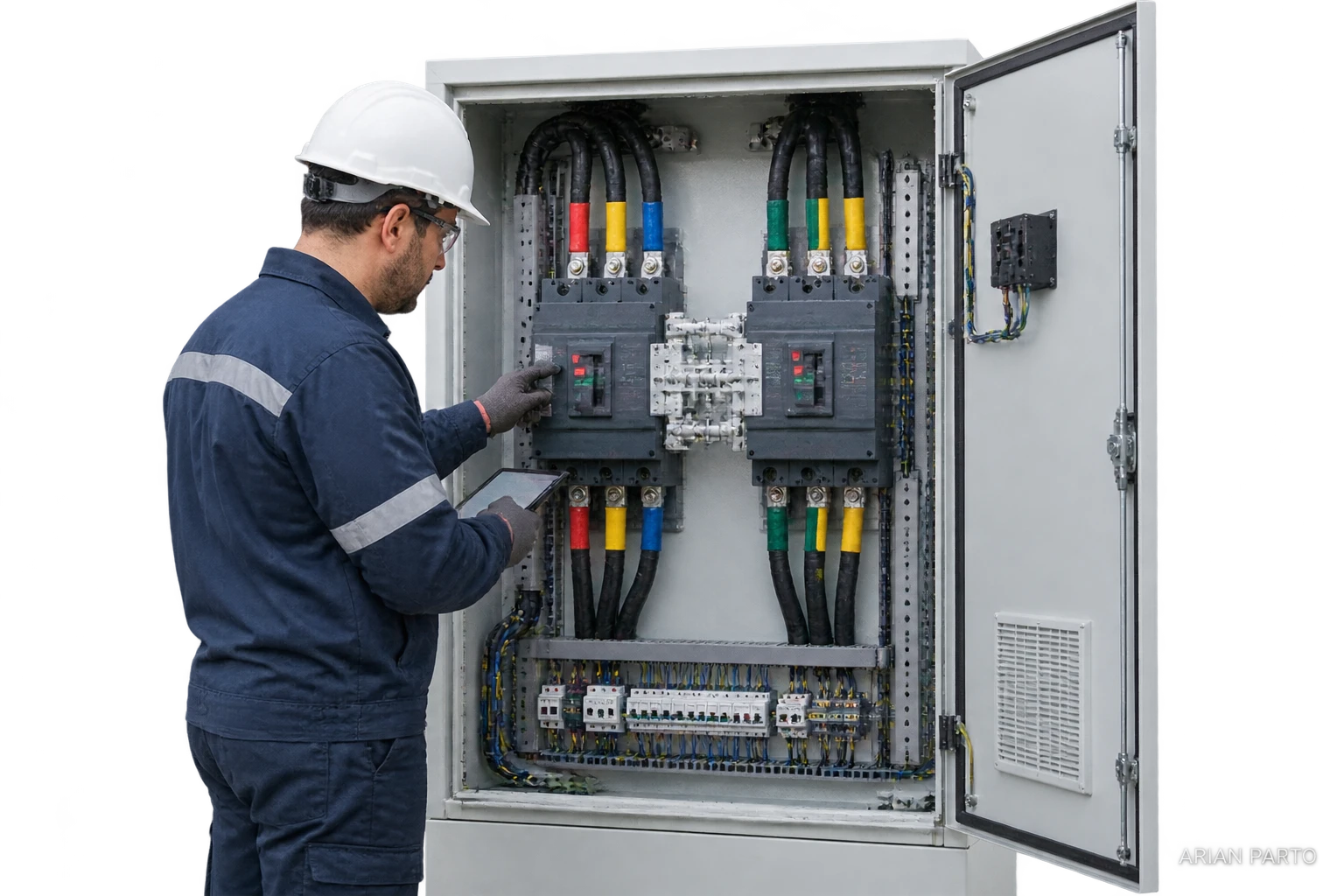

۵. سیستم اینترلاک دوگانه الکتریکی و مکانیکی (Interlocking Reliability)
حیاتی‌ترین جنبه ایمنی در تابلوی چنج‌اور، ممانعت قطعی از اتصال فیزیکی دو منبع تغذیه مستقل است. برای رسیدن به بالاترین ضریب اطمینان، نباید تنها به کنتاکت‌های کمکی رله‌ها (اینترلاک الکتریکی) بسنده کرد؛ بلکه پیاده‌سازی مکانیزم اینترلاک فیزیکی اهرمی (Mechanical Interlock Unit) یا کابل‌های کششی میان اهرم قطع و وصل کلیدها الزامی است که اجرای استاندارد آن نیازمند تلرانس‌های میلی‌متری و هزینه مهندسی مکانیک است.

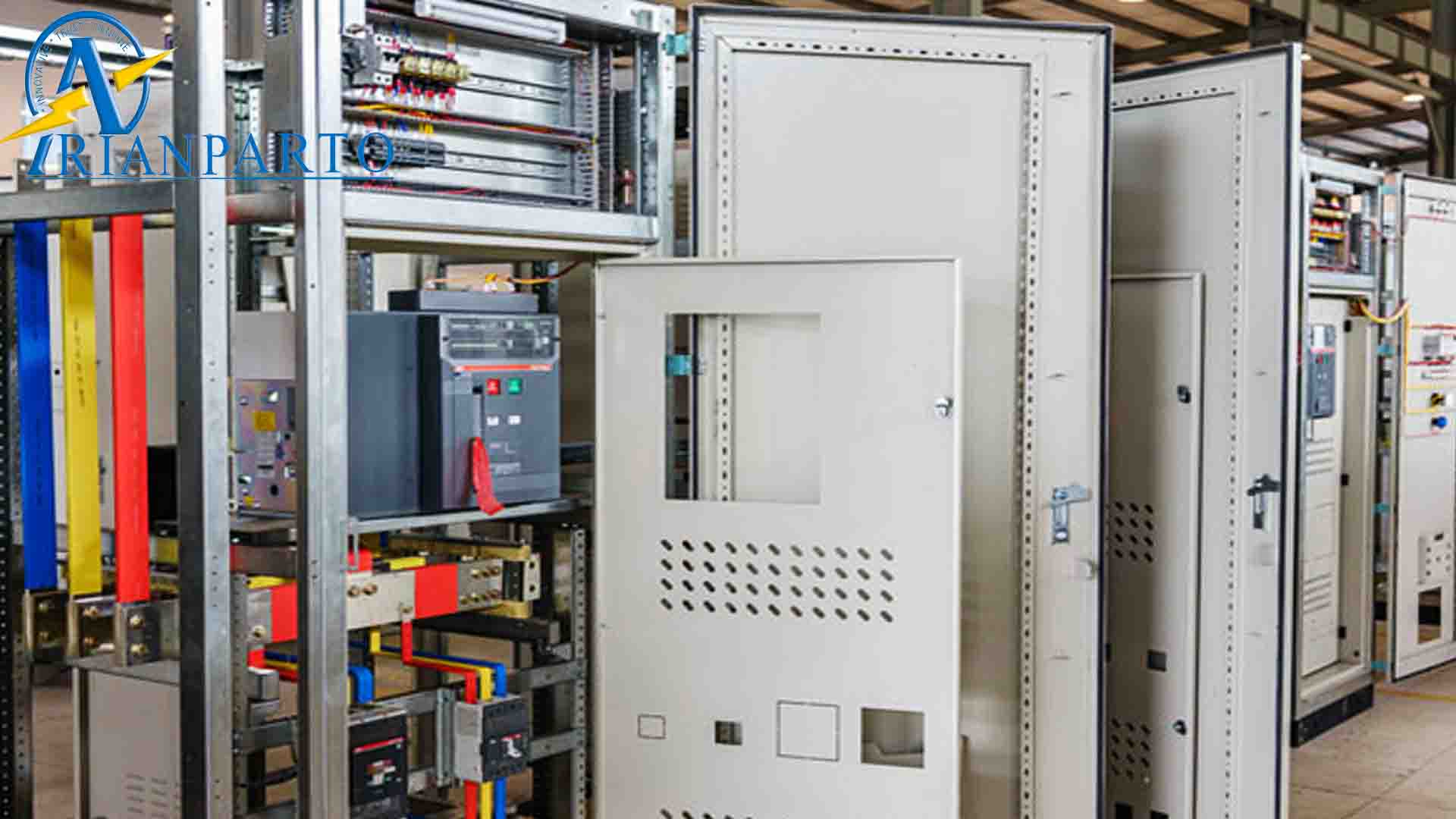

۶. بدنه، ضخامت ورق و استاندارد عایق‌بندی محفظه (Enclosure Ingress Protection)
کیفیت سلول بر اساس جنس ورق روغنی، ضخامت استاندارد (۱.۵ الی ۲ میلی‌متر)، خطوط پیشرفته شستشو و چربی‌زدایی، و رنگ پودری الکترواستاتیک کوره‌ای با مقاومت در برابر پاشش نمک و اشعه UV ارزیابی می‌گردد. جهت آشنایی با متریال بدنه و مراحل ساخت شاسی، می‌توانید به مقاله مرجع ساخت تابلو برق مراجعه فرمایید.
ماتریس مقایسه مشخصات فنی و رده قیمتی انواع تابلوهای چنج‌اور
انتخاب نوع سیستم باید بر اساس اولویت حساسیت بار مصرفی، زمان مجاز قطعی وقفه (Interruption Time) و بودجه سرمایه‌گذاری پروژه صورت گیرد:
بررسی بازگشت سرمایه (ROI) و صرفه‌جویی اقتصادی حاصل از تابلو ATS
شاید در مرحله اولیه استعلام، هزینه ساخت یک سلول استاندارد ATS نسبت به سوییچ دستی دوطرفه سنگین‌تر جلوه کند؛ اما ارزیابی عملکردی در راهنمای استفاده از تابلو برق چنج اور اثبات میکند که تابلوهای اتوماتیک با ۳ کارکرد زیر در کمتر از ۶ ماه هزینه اولیه خود را بازمی‌گردانند:
- حذف خطای فاجعه‌بار اپراتوری: در سوئیچ‌های دستی همواره این خطر وجود دارد که در لحظه وصل مجدد برق شهری، اپراتور فراموش کند ژنراتور را از مدار خارج نماید. هم‌زمانی این دو خط تغذیه، انفجار باسبارها و سوختن ژنراتور را در پی دارد که خسارت آن ده‌ها برابر قیمت تابلو است.
- مدیریت زمان کارکرد دیزل و مصرف سوخت گازوئیل: برد هوشمند تابلو به‌محض پایدار شدن ولتاژ شبکه اصلی، بار را به شهر تحویل داده و پس از طی تایمر استاندارد خنک‌کاری (Engine Cooling Down)، موتور را خاموش میکند؛ بدین ترتیب استهلاک موتور و هزینه‌های گزاف سوخت به حداقل می‌رسد.
- پیشگیری از آسیب ناشی از افت ولتاژ (Undervoltage): موتورهای سه‌فاز و چیلرها در صورت کارکرد تحت افت ولتاژ دچار سوختگی سیم‌پیچ می‌شوند. تابلو ATS با مانیتورینگ تلورانس ۱۰ درصدی ولتاژ، قبل از آسیب الکتروموتورها، انتقال منبع را انجام می‌دهد.
علاوه بر این، با تدوین یک برنامه بازدید ماهانه شامل تست تریپ کلیدها، تمیزکاری عایق‌ها و پایش گشتاور پیچ‌های باسبار، هزینه نگهداری تابلوی ATS بسیار ناچیز خواهد بود. جزئیات این هزینه‌ها در مقاله هزینه تعمیر و نگهداری چنج آور گردآوری شده است.
مراحل تست کارخانه‌ای (FAT)؛ تضمین کیفیت و ایمنی پیش از تحویل
یکی از وجوه تمایز ساخت تابلو چنج‌اور در آرین پرتو، انجام جامع آزمون‌های تحویل کارخانه‌ای (Factory Acceptance Test) منطبق با استانداردهای IEC 61439-1 & 2 است. هر تابلو پیش از ارسال به سایت پروژه مراحل زیر را طی میکند:
۱. آزمون مقاومت عایقی (Insulation Test)
تست میگر با ولتاژ تزریقی ۱۰۰۰ ولت DC میان فازها و اتصال به زمین جهت اطمینان از مقاومت بالای ۵ مگااهم در کلیه مسیرهای شینه‌کشی.
۲. شبیه‌سازی سناریوهای خطا (Blackout Simulation)
شبیه‌سازی افت ولتاژ، جابجایی دوفاز و قطع نول شبکه، جهت سنجش تایمرهای استارت دیزل و قطع و وصل کلیدهای قدرت در شرایط اضطراری.
۳. آزمون درستی‌سنجی اینترلاک (Mechanical Lock Test)
تست مکانیکی تحت فرمان هم‌زمان دستی و الکتریکی به هر دو کلید به منظور اثبات عدم وصل فیزیکی تحت سخت‌ترین تکانه‌ها و ارتعاشات.
چک‌لیست اطلاعات مورد نیاز کارفرما جهت صدور پیش‌فاکتور دقیق تابلو ATS
برای آنکه تیم فنی شرکت مهندسی آرین پرتو بتواند کم‌هزینه‌ترین و پایدارترین گزینه را طراحی کند، لطفاً در زمان استعلام موارد زیر را آماده نمایید:
- آمپراژ دیماند برق شبکه اصلی شهر (بر حسب آمپر یا کیلوولت‌آمپر ترانسفورماتور)
- توان نامی و مدل دیزل ژنراتور اضطراری (کاوا KVA یا کیلووات KW و مشخصات استارت الکتریکی)
- موقعیت نصب تابلو (فضای بسته Indoor با استاندارد IP42 یا فضای باز Outdoor با استاندارد بارانی IP54/IP65)
- برند پیشنهادی کلیدهای قدرت (اشنایدر فرانسه، زیمنس، ال‌اس یا هیوندای کره)
- نیاز به فیدرها و کلیدهای خروجی مجزا در تابلوی چنج‌اور (تابلو چنج‌اور ترکیبی با توزیع نهایی)
برای استعلام پیش‌فاکتور تابلو ATS یا مشاوره تغییر سیستم به کمک مهندسان نیاز دارید؟
کارشناسان دپارتمان قدرت آرین پرتو آماده‌اند با بازبینی دیاگرام‌های تک‌خطی تأسیسات شما، بهینه‌ترین پیشنهاد فنی و مالی را ارائه دهند.
سوالات پرتکرار خریداران و کارفرمایان درباره قیمت تابلو برق چنج اور (ATS)
۱. تفاوت هزینه ساخت تابلو چنج اور دستی با تابلو ATS اتوماتیک چقدر است؟
تابلوهای چنج‌اور دستی به دلیل عدم نیاز به برد میکروپروسسوری کنترل دیزل، کنتاکتورهای واسط، رله‌های کنترل فاز و مکانیزم‌های موتوری کلیدها، حدود ۳۵ الی ۵۰ درصد نسبت به مدل‌های اتوماتیک هم‌توان ارزان‌تر هستند؛ با این وجود، به دلیل لزوم حضور دائم اپراتور جهت جابجایی سوئیچ و احتمال سوختگی تجهیزات در خطاهای عملکردی، در پروژه‌های مدرن تابلوهای تمام‌اتوماتیک انتخاب اصلی هستند.
۲. در پروژه‌هایی با محدودیت بودجه، آیا استفاده از برندهای کره‌ای را توصیه می‌کنید؟
بله؛ برندهای مطرحی نظیر هیوندای (Hyundai Electric) و ال‌اس (LS Electric) کره جنوبی تمامی استانداردهای معتبر نظیر KEMA و IEC را دارا هستند و ضمن حفظ ایمنی و عملکرد مداوم، قیمت تابلو را در مقایسه با استفاده از برندهای فرانسوی اشنایدر یا آلمانی زیمنس بین ۲۵ تا ۳۵ درصد تعدیل می‌نمایند.
۳. زمان تعویض منبع و اعمال برق ژنراتور در تابلو ATS چند ثانیه طول می‌کشد؟
زمان کل فرآیند بستگی به نوع دیزل‌ژنراتور دارد؛ معمولاً از زمان قطع برق شبکه تا پایدارسازی دور و ولتاژ ژنراتور بین ۱۰ الی ۲۵ ثانیه زمان نیاز است. با این حال جابجایی مکانیکی تیغه‌های کلید یا کنتاکتورهای ATS در کسر ثانیه (بین ۵۰ الی ۱۵۰ میلی‌ثانیه) انجام می‌گیرد. برای بارهای فوق‌حساس دیتاسنتری، تابلو با سیستم UPS سینک می‌شود تا این وقفه به صفر برسد.
۴. مدت زمان ساخت، مونتاژ و تحویل تابلو چنج اور در آرین پرتو چقدر است؟
فرآیند مهندسی، شینه‌کشی مس، وایرینگ طبق کدگذاری استاندارد و آزمون‌های کارخانه‌ای FAT برای تابلوهای تیپ دیواری یا ایستاده سبک بین ۵ الی ۱۰ روز کاری و برای سلول‌های سنگین و چنج‌اورهای کلید هوایی بین ۱۲ الی ۱۸ روز کاری زمان خواهد برد.
