قیمت تابلو بانک خازنی عدد ثابتی نیست و مستقیماً به ظرفیت (kVAR)، تعداد پلهها، برند خازن و کنتاکتور، وجود راکتور دیتون فیلتر و کیفیت ساخت بستگی دارد. دو تابلوی هم‌ظرفیت می‌توانند به‌خاطر همین تفاوت‌ها قیمت‌های کاملاً متفاوتی داشته باشند. در این مقاله ساختار قیمت، عوامل موثر، نحوه انتخاب ظرفیت درست و هزینه اجرت ساخت را بررسی می‌کنیم تا بتوانید هنگام استعلام، قیمت‌ها را درست مقایسه کنید.
پاسخ کوتاه
- قیمت نهایی = قیمت قطعات (خازن، کنتاکتور، رگولاتور، راکتور، بدنه) + اجرت ساخت (شینهکشی، سیمکشی، تست و تنظیم).
- مهم‌ترین عامل قیمت، ظرفیت کل (kVAR) و معمولی یا دیتون فیلتر بودن تابلو است.
- برای دریافت قیمت دقیق، ظرفیت مورد نیاز، ولتاژ، وجود هارمونیک و برند مدنظر را اعلام کنید.
تابلو بانک خازنی چیست و چرا قیمت آن متغیر است؟
تابلو بانک خازنی برای جبران توان راکتیو و اصلاح ضریب توان در کارخانه‌ها، ساختمان‌های بزرگ و پست‌های برق استفاده میشود. این تابلو با وصل و قطع خودکار مجموعه‌ای از خازنها، ضریب توان شبکه را در محدوده مطلوب نگه می‌دارد. بهدلیل اینکه هر پروژه بار، هارمونیک و فضای نصب متفاوتی دارد، تابلوی بانک خازنی تقریباً همیشه سفارشی طراحی میشود و قیمت آن مثل کالاهای استاندارد قفسه‌ای نیست.
از نظر اقتصادی هم اصلاح ضریب توان اهمیت دارد، چون مطابق مقررات توزیع برق، ضریب توان پایین‌تر از حد مجاز معمولاً با جریمه در قبض برق همراه است و تلفات شبکه را هم بالا میبرد. به همین دلیل بسیاری از مشترکان صنعتی، هزینه بانک خازنی را در مدت کوتاهی از محل کاهش جریمه‌ها جبران می‌کنند.
قیمت تابلو بانک خازنی بر اساس ظرفیت (kVAR)
جدول زیر ظرفیت‌های رایج و مشخصات معمول هر کدام را نشان می‌دهد. چون قیمت قطعات (به‌ویژه خازن و راکتور) با نوسان نرخ ارز و بازار تغییر میکند، قیمت دقیق هر مورد به‌صورت استعلام روز ارائه میشود.
| ظرفیت کل (kVAR) | تعداد پله (معمول) | کاربرد رایج | نوع پیشنهادی | قیمت |
|---|---|---|---|---|
| ۲۵ تا ۷۵ | ۴ تا ۶ | کارگاه، ساختمان تجاری، واحد کوچک صنعتی | معمولی | استعلام روز |
| ۱۰۰ تا ۲۰۰ | ۶ تا ۸ | کارخانه متوسط، مجتمع تجاری | معمولی یا دیتون فیلتر | استعلام روز |
| ۲۵۰ تا ۴۰۰ | ۸ تا ۱۲ | کارخانه بزرگ، پست اختصاصی | اغلب دیتون فیلتر | استعلام روز |
| ۵۰۰ و بالاتر | ۱۲ تا ۱۶ یا بیشتر | صنایع سنگین، معادن، شهرک‌های صنعتی | دیتون فیلتر، چند سلول | استعلام روز |
تعداد پلهها در جدول، مقدار معمول است و بسته به نوع بار و دقت مورد نیاز در تنظیم ضریب توان، می‌تواند تغییر کند.

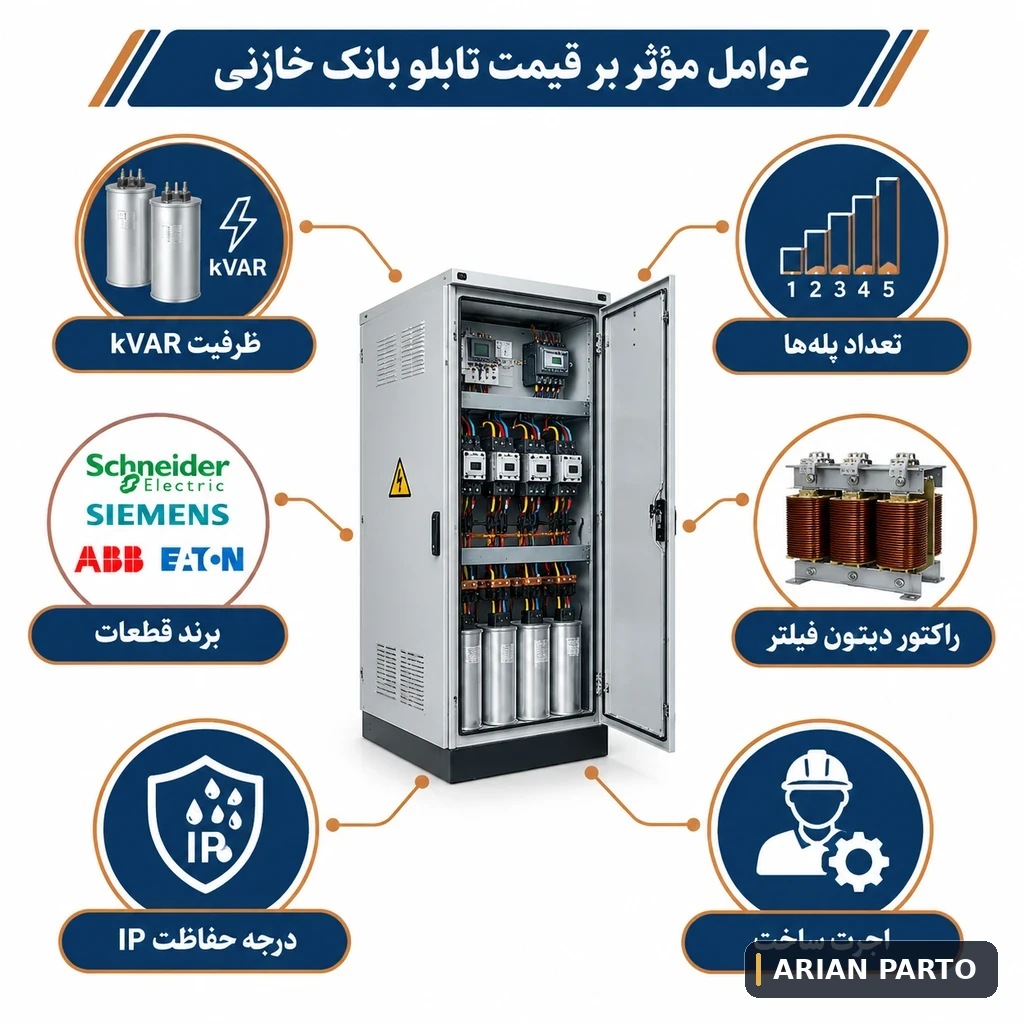

عوامل موثر بر قیمت تابلو بانک خازنی
- ظرفیت کل و تعداد پلهها: ظرفیت بیشتر یعنی خازن و کنتاکتور بیشتر. پله‌های ریزتر کنترل دقیق‌تری می‌دهد، اما تعداد کنتاکتور، فیوز و سیمکشی را بالا میبرد.
- برند خازن و کنتاکتور: خازن و کنتاکتور مخصوص بار خازنی بخش بزرگی از قیمت قطعات را تشکیل می‌دهند. کیفیت و برند آن‌ها هم بر قیمت و هم بر عمر تابلو اثر مستقیم دارد.
- راکتور دیتون فیلتر: در شبکههای دارای هارمونیک (درایو، اینورتر، یکسوساز)، خازن بدون راکتور ممکن است دچار تشدید و آسیب شود. افزودن راکتور، هزینه را بالا میبرد ولی از خسارت خازنها جلوگیری میکند.
- رگولاتور (کنترلر ضریب توان): مدل‌های ساده و مدل‌های پیشرفته با نمایش هارمونیک و ارتباط RS485 قیمت متفاوتی دارند.
- بدنه و درجه حفاظت: ضخامت ورق، رنگ پودری الکترواستاتیک، درجه حفاظت IP و تعداد سلول‌ها بر قیمت تاثیر می‌گذارد.
- شینهکشی و سیمکشی: شینه مسی، رنگ‌بندی حرارتی و استاندارد اتصال، هم قیمت مواد و هم اجرت را تغییر می‌دهد.
- استانداردها: ساخت مطابق استاندارد IEC 61439 و استفاده از خازن‌های مطابق استاندارد IEC 61921 هزینه را کمی بالا میبرد ولی ایمنی و عمر تابلو را تضمین میکند.
- نرخ ارز و تورم: بخش مهمی از قطعات وارداتی یا وابسته به ارز است، بنابراین قیمت‌ها در طول زمان نوسان دارند و قیمت‌های قدیمی قابل اتکا نیستند.

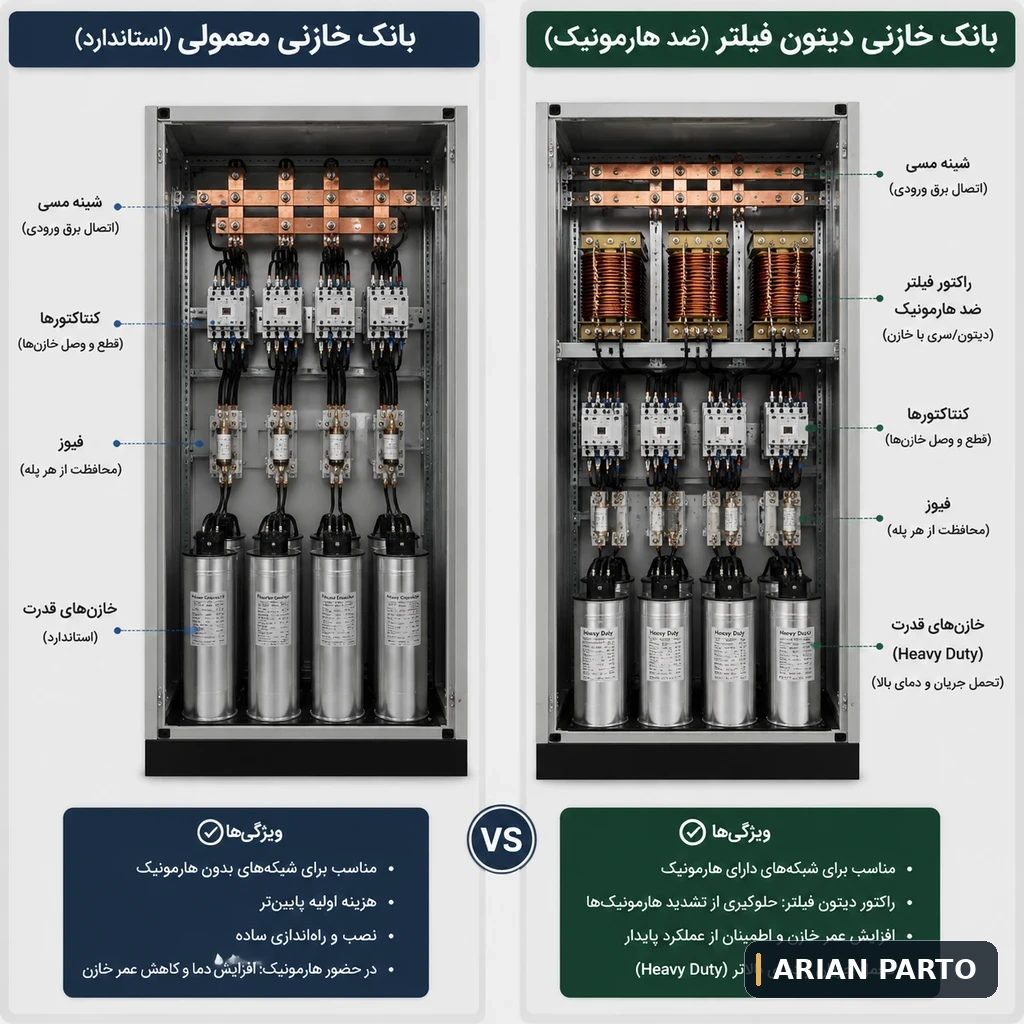

تفاوت قیمت تابلو بانک خازنی معمولی و دیتون فیلتر
| ویژگی | بانک خازنی معمولی | بانک خازنی دیتون فیلتر |
|---|---|---|
| راکتور سری با خازن | ندارد | دارد |
| مناسب برای شبکه | بار خطی، هارمونیک کم | وجود درایو، UPS، یکسوساز و بار غیرخطی |
| ریسک تشدید هارمونیکی | بالا در شبکههای هارمونیکی | پایین |
| حجم و وزن تابلو | کمتر | بیشتر (بهدلیل راکتورها) |
| قیمت | پایین‌تر | بالاتر |
اگر در کارخانه شما درایو، اینورتر یا دستگاه‌های یکسوساز زیاد است، انتخاب بانک معمولی به‌خاطر قیمت پایین‌تر معمولاً صرفه ندارد؛ چون خرابی خازنها هزینه‌ای بیش از اختلاف قیمت ایجاد میکند. بهترین راه، اندازه‌گیری هارمونیک شبکه قبل از انتخاب نوع تابلو است.
تابلو بانک خازنی اتوماتیک یا ثابت؟
در بانک خازنی اتوماتیک رگولاتور بر اساس بار لحظه‌ای، پله‌های خازنی را وصل و قطع میکند و ضریب توان را همواره نزدیک مقدار هدف نگه می‌دارد. در بانک ثابت مقدار مشخصی خازن دائماً در مدار است (مثلاً برای جبران بی‌باری ترانسفورماتور). بانک ثابت ارزان‌تر و ساده‌تر است، ولی برای کارخانه‌هایی که بارشان در طول روز تغییر میکند معمولاً بانک اتوماتیک انتخاب درست است، چون از جبران بیش‌ازحد و افزایش ولتاژ جلوگیری میکند.

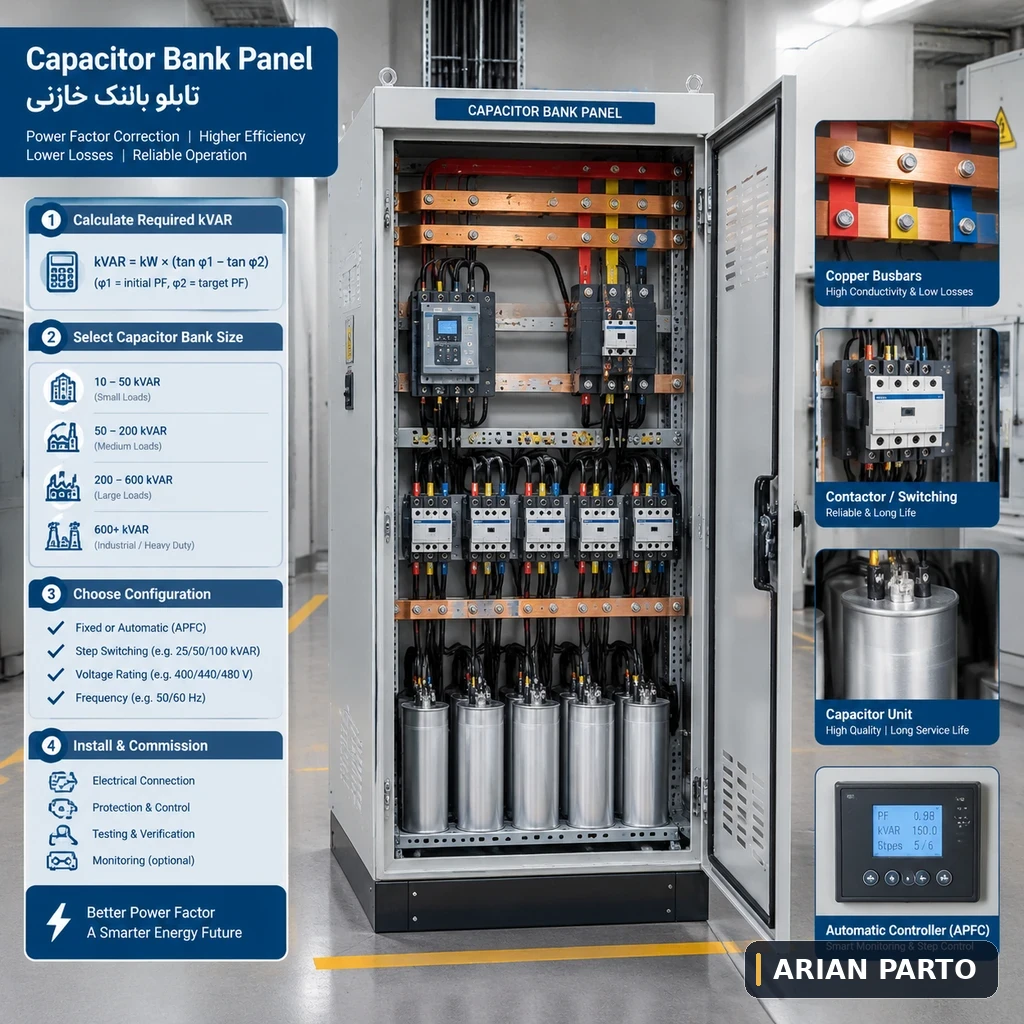

چگونه ظرفیت مناسب بانک خازنی را محاسبه کنیم؟
انتخاب ظرفیت درست، مستقیماً هزینه را کنترل میکند: ظرفیت کمتر از نیاز باعث ادامه جریمه میشود و ظرفیت بیش از نیاز، پول اضافه خرج کردن و ریسک جبران بیش‌ازحد است. فرمول پایه:
Q = P × (tan φ₁ − tan φ₂)
در این رابطه P توان اکتیو (kW)، φ₁ زاویه ضریب توان فعلی و φ₂ زاویه ضریب توان هدف است.
مثال: کارخانه‌ای با توان اکتیو ۲۰۰ کیلووات و ضریب توان ۰.۷۵ می‌خواهد ضریب توان را به ۰.۹۵ برساند.
- tan φ₁ (برای ۰.۷۵) ≈ ۰.۸۸۲
- tan φ₂ (برای ۰.۹۵) ≈ ۰.۳۲۹
- Q = ۲۰۰ × (۰.۸۸۲ − ۰.۳۲۹) ≈ ۱۱۰ kVAR
در عمل، ظرفیت نزدیک به همین مقدار، با پله‌بندی مناسب (مثلاً ترکیب پله‌های ۱۰، ۲۰ و ۲۵ kVAR) انتخاب میشود. برای تخمین سریع هم میتوان از قاعده تقریبی ۲۵ تا ۳۰ درصد توان ترانسفورماتور استفاده کرد، اما برای خرید نهایی حتماً از قبض برق یا آنالایزر شبکه کمک بگیرید.

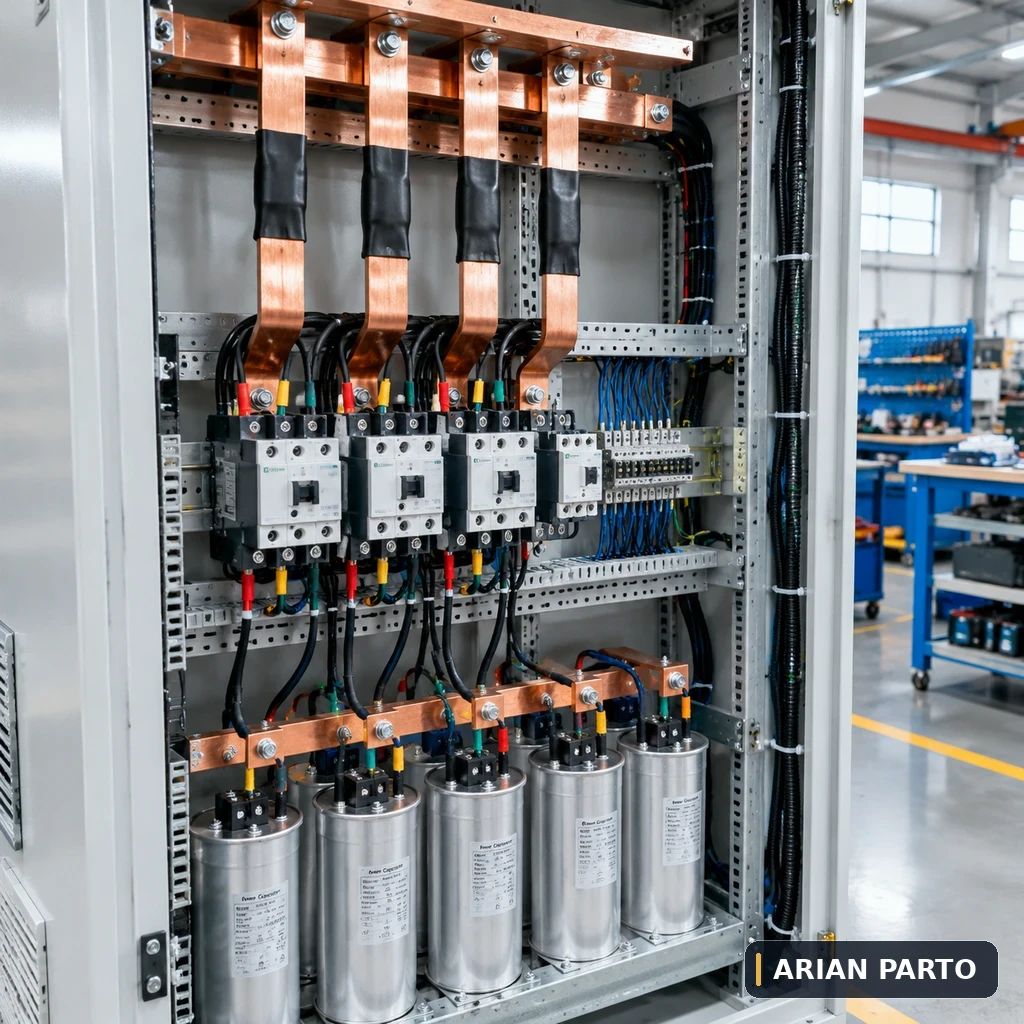

اجرت ساخت تابلو بانک خازنی چگونه محاسبه میشود؟
اجرت ساخت به‌صورت مجزا از قیمت قطعات برآورد میشود و به زمان، مهارت و پیچیدگی مدار بستگی دارد. موارد زیر در محاسبه اجرت اثر مستقیم دارند:
- تعداد پلهها و ظرفیت کل: با افزایش پلهها، حجم سیمکشی فرمان، تعداد کنتاکتورها و پیچیدگی مدار رگولاتور بیشتر میشود.
- نوع شینهکشی: در بانک‌های بزرگتر، شینه‌های مسی با روکش حرارتی و برش و پانچ دقیق بر اساس جریان نامی و اتصال کوتاه، زمان و مهارت بیشتری می‌خواهد.
- راکتور دیتون فیلتر: وزن و حرارت راکتورها، طراحی بدنه و جانمایی تهویه را پیچیده‌تر میکند.
- استاندارد بدنه: مونتاژ روی استراکچر استاندارد با رنگ پودری و درجه حفاظت IP44 یا IP54 دقت ساخت بیشتری نسبت به فریم‌های سبک می‌طلبد.
| آیتم اجرایی و خدمات ساخت | واحد سنجش | درجه حساسیت فنی |
|---|---|---|
| مونتاژ سلول، سینی‌کشی و استراکچر فلزی | سلول / فریم | متوسط |
| شینهکشی مسی فازها و نول با رنگ‌بندی حرارتی | کیلوگرم مس / جریان (A) | بسیار بالا |
| سیمکشی مدارات فرمان، رگولاتور و CT | تعداد پله خازنی | بالا |
| کانفیگ، تست پلاریته CT و پروگرام رگولاتور | دستگاه | تخصصی مهندسی |
اشتباهات رایج هنگام استعلام قیمت تابلو بانک خازنی
- مقایسه قیمت فقط بر اساس kVAR: دو تابلوی هم‌ظرفیت ممکن است یکی راکتور و برند معتبر داشته باشد و دیگری نه. قیمت‌ها را فقط با مشخصات یکسان مقایسه کنید.
- نادیده گرفتن هارمونیک: انتخاب بانک معمولی در شبکه هارمونیکی، معمولاً به خرابی زودهنگام خازنها ختم میشود.
- انتخاب ظرفیت بدون محاسبه: ظرفیت کم، جریمه را برطرف نمی‌کند و ظرفیت زیاد باعث جبران بیش‌ازحد میشود.
- توجه نکردن به برند قطعات: کنتاکتور معمولی به‌جای کنتاکتور مخصوص بار خازنی، جریان هجومی را تحمل نمی‌کند و عمر کمی دارد.
- استفاده از قیمت‌های قدیمی: بهدلیل نوسان نرخ ارز، قیمت‌های چند ماه قبل برای بودجه‌بندی قابل اتکا نیستند.
برای استعلام دقیق قیمت چه اطلاعاتی لازم است؟
- ظرفیت مورد نیاز (kVAR) یا توان ترانسفورماتور و ضریب توان فعلی
- ولتاژ کاری (معمولاً ۴۰۰ ولت)
- وجود یا عدم وجود بار هارمونیکی (درایو، اینورتر، یکسوساز)
- نوع تابلو: ثابت یا اتوماتیک، معمولی یا دیتون فیلتر
- برند مدنظر قطعات و درجه حفاظت (IP) مورد نیاز
- نقشه تکخطی یا اطلاعات محل نصب (داخل سالن یا فضای باز)
استعلام قیمت تابلو بانک خازنی از آرین پرتو
گروه مهندسی آرین پرتو با تجربه در طراحی و ساخت تابلوهای اصلاح ضریب توان، پروژه شما را بر اساس استاندارد IEC و با شینهکشی اصولی اجرا میکند. برای مشاهده مشخصات کامل، نمونه کارها و جدول انتخاب، صفحه تابلو بانک خازنی را ببینید. اگر نیاز به تابلوهای توزیع دارید، تابلو برق صنعتی و تابلو برق هوشمند ساختمان هم از خدمات ما هستند.
جهت ارسال نقشه تکخطی و استعلام فوری قیمت: 09122897312 | ارسال فایل در پیام‌رسان بله
سوالات متداول درباره قیمت تابلو بانک خازنی
قیمت تابلو بانک خازنی چقدر است؟
قیمت به ظرفیت (kVAR)، تعداد پلهها، نوع تابلو (معمولی یا دیتون فیلتر) و برند قطعات بستگی دارد و با نوسان نرخ ارز تغییر میکند. برای قیمت دقیق، مشخصات پروژه را برای استعلام ارسال کنید.
تفاوت قیمت بانک خازنی معمولی و دیتون فیلتر چقدر است؟
نوع دیتون فیلتر بهدلیل راکتورها، بدنه بزرگتر و کار مهندسی بیشتر گرانتر است، اما در شبکههای دارای هارمونیک از آسیب به خازنها جلوگیری میکند و در بلندمدت اقتصادیتر است.
اجرت ساخت تابلو بانک خازنی جدا از قیمت قطعات حساب میشود؟
بله. اجرت شامل مونتاژ، شینهکشی، سیمکشی، تنظیم رگولاتور و تست است و بر اساس پیچیدگی پروژه و تعداد پلهها برآورد میشود. در استعلام کامل، هر دو بخش در یک پیشنهاد قیمت ارائه میشود.
برای ضریب توان ۰.۹۵ چه ظرفیتی لازم است؟
با فرمول Q = P × (tan φ₁ − tan φ₂) میتوان ظرفیت را محاسبه کرد. برای مثال برای ۲۰۰ کیلووات بار با ضریب توان ۰.۷۵، حدود ۱۱۰ kVAR لازم است. برای خرید نهایی بهتر است از اطلاعات قبض یا آنالایزر شبکه استفاده شود.
آیا برای قیمت دقیق نیاز به نقشه تکخطی است؟
نقشه تکخطی دقت استعلام را بالا میبرد، اما اگر ندارید هم با اعلام توان ترانسفورماتور، ضریب توان فعلی، ولتاژ و وجود بار هارمونیک میتوان برآورد اولیه ارائه داد.
نتیجه‌گیری
قیمت تابلو بانک خازنی از جمع هزینه قطعات و اجرت ساخت به دست می‌آید و ظرفیت، تعداد پلهها، نوع تابلو (معمولی یا دیتون فیلتر)، برند قطعات و شرایط بازار اثر اصلی را دارند. قبل از خرید، ظرفیت واقعی نیاز را محاسبه کنید، وضعیت هارمونیک شبکه را بسنجید و قیمت‌ها را بر اساس مشخصات یکسان مقایسه کنید. برای دریافت قیمت دقیق و مشاوره رایگان انتخاب ظرفیت، با کارشناسان آرین پرتو تماس بگیرید.
