استاندارد های نصب سینی کابل گالوانیزه که قبل از اجرا باید بدانید

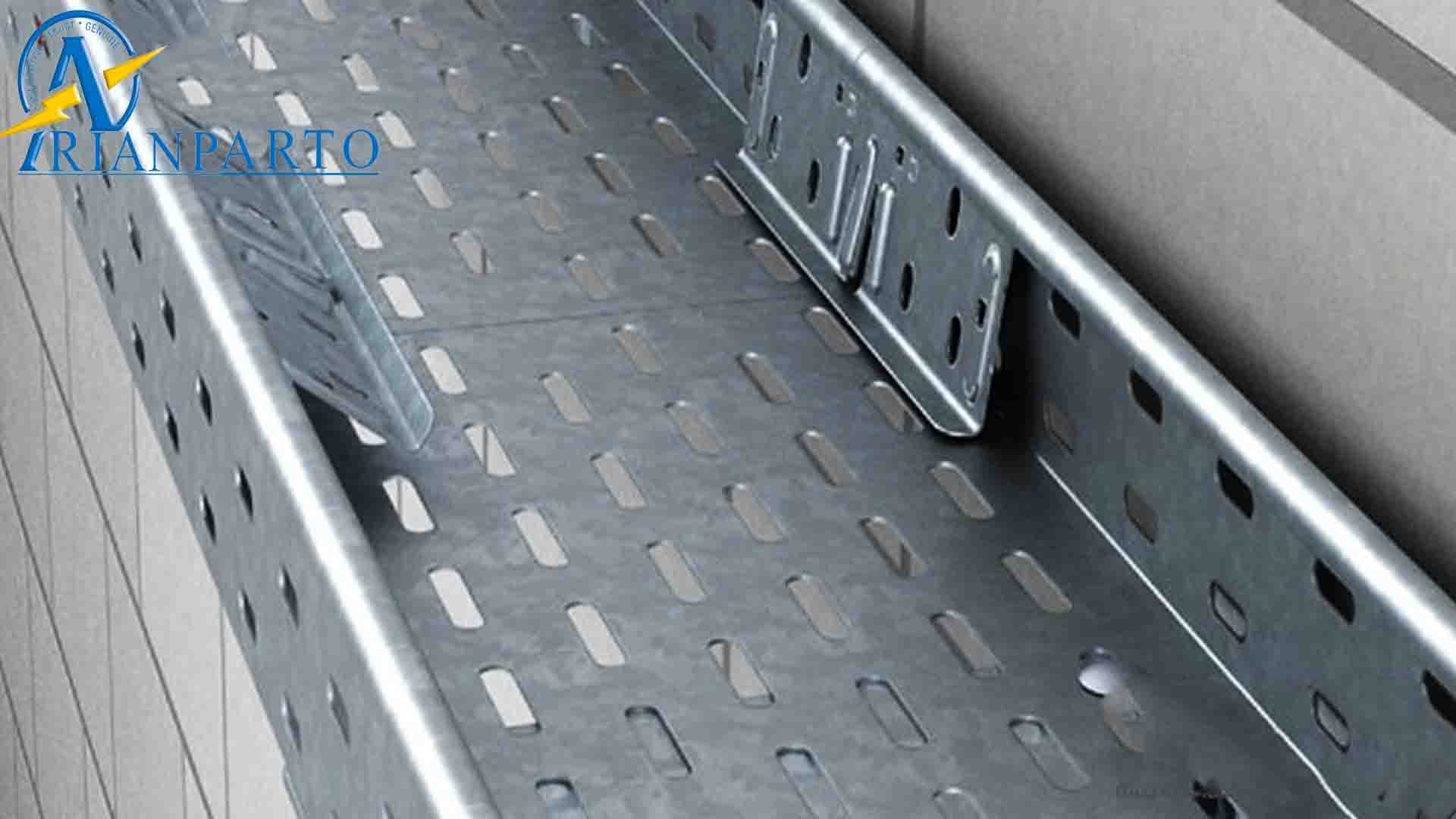

در پروژه‌های تأسیسات الکتریکی و مخابراتی، استاندارد های نصب تجهیزات نقش حیاتی در ایمنی، کارایی و حفظ کیفیت سیگنال ‌ها دارند. یکی از این استاندارد ها، مربوط به نصب سینی کابل گالوانیزه است که استفاده از آن در سیستم‌ های صوتی، داده و قدرت را تحت کنترل قرار می‌دهد. طبق دستورالعمل‌ های استاندارد CEC، کابل‌ های صوتی و داده که برای انتقال سیگنال ‌های کم ‌ولتاژ یا مدار های محدود قدرت به کار می ‌روند، نباید بدون جداسازی مناسب در کنار سیستم ‌های قدرت الکتریکی یا دیگر کابل‌ ها نصب شوند. برای این منظور، استفاده از دیواره ‌های جداکننده یا دیوایدر فلزی ضروری است. این دیوایدر ها مدار های مختلف را تفکیک کرده و از بروز تداخل سیگنال و کاهش عملکرد سیستم جلوگیری می ‌کنند.

در این مقاله به بررسی اصول و استاندارد های مرتبط با نصب سینی کابل گالوانیزه می پردازیم.

استاندارد های نصب سینی کابل گالوانیزه

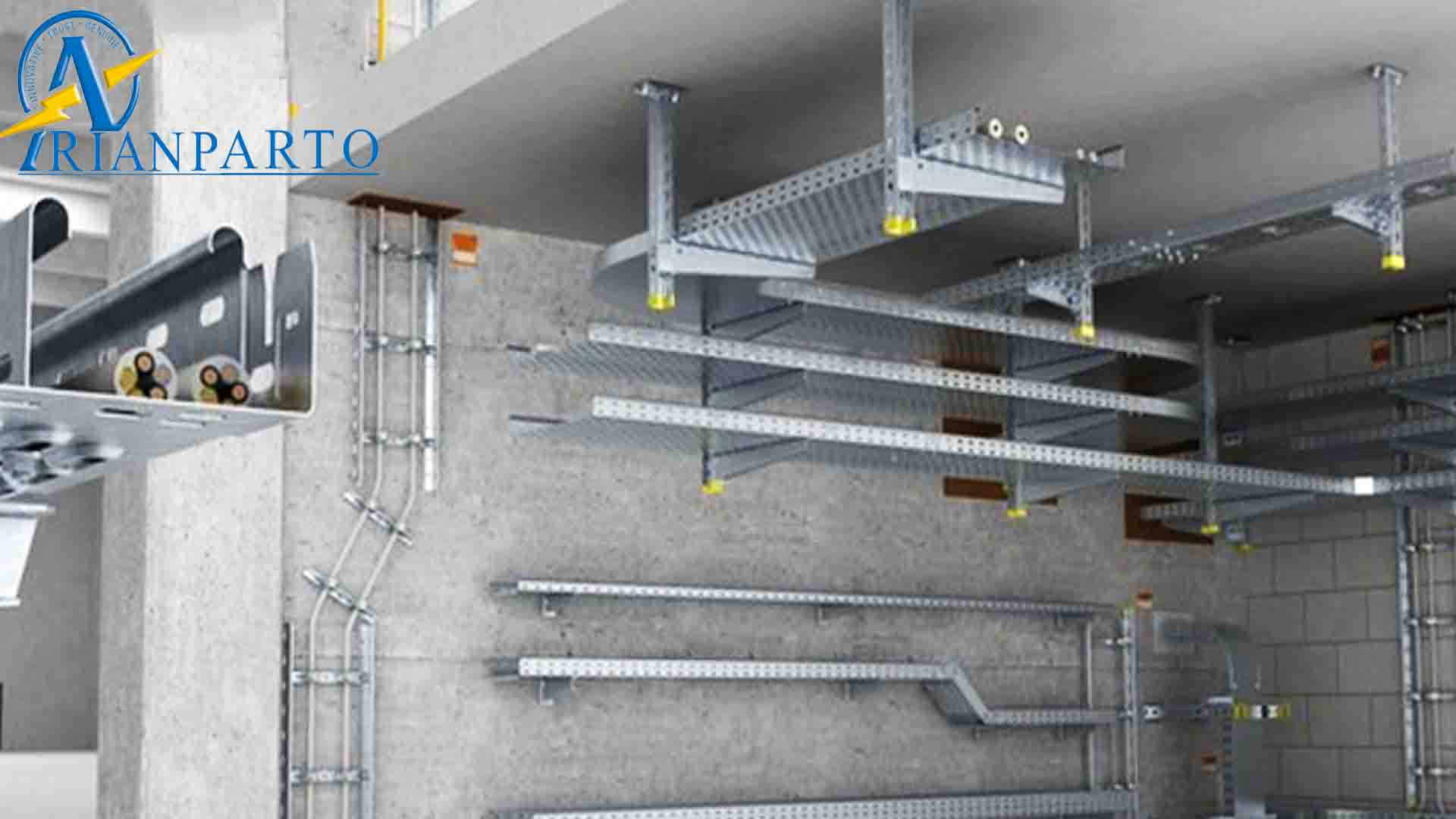

نصب سینی کابل گالوانیزه باید با رعایت اصول استاندارد و طبق نقشه ‌های طراحی‌ شده انجام شود. برای اطمینان از کیفیت و ایمنی، استفاده از دستورالعمل ‌های تولید کننده و توجه به معیار های استاندارد ضروری است. در این فرآیند، باید توزیع بار به صورت یکنواخت و با استفاده از ساپورت‌ های مناسب انجام شود. فاصله ‌گذاری استاندارد بین ساپورت‌ ها نیز، طبق نشریه 110 ساختمان، باید رعایت شود تا استحکام و دوام سیستم مدیریت کابل تضمین گردد.

تجهیزات و لوازم جانبی مورد نیاز برای نصب، از جمله رابط‌ های اتصال ‌دهنده، اجزای پشتیبانی و سایر ملزومات، باید از یک تولید کننده تهیه شوند. این کار انطباق و هماهنگی قطعات را افزایش داده و از بروز مشکلات ناشی از عدم همخوانی جلوگیری می ‌کند. همچنین، فاصله حداقلی 15 سانتی متر (6 اینچ) بین کابل ‌کش ‌ها و سقف یا تجهیزات دیگر باید رعایت شود. این فاصله برای تسهیل فرآیند نصب سینی کابل گالوانیزه ضروری است.

حفظ فاصله استاندارد از تجهیزات خاص، مانند موتور ها، ترانسفورماتور ها و لوله‌ های برق، یکی دیگر از الزامات مهم در نصب سیستم مدیریت کابل است. فاصله 1.5 متر (4 فوت) از موتور ها و ترانسفورماتور ها برای کاهش اثرات القایی و جلوگیری از تخریب عملکرد کابل‌ ها الزامی است. علاوه بر این، فاصله حداقل 30 سانتی متر (1 فوت) از کابل‌ های برق و 15 سانتی متر از سیستم‌ های روشنایی فلورسنت باید در طراحی و نصب لحاظ شود تا احتمال بروز نویز و تداخل به حداقل برسد.

جهت ‌گیری نصب سینی کابل نیز از اهمیت بالایی برخوردار است. سینی‌ها باید به صورت عمود بر خطوط روشنایی فلورسنت نصب شوند تا احتمال تداخل کاهش یابد. ساپورت ‌های سینی کابل باید به ساختار های مستحکم سقف یا دیوار متصل شوند تا بتوانند وزن سیستم مدیریت کابل را تحمل کنند. این اتصالات باید به گونه ‌ای طراحی شوند که از تغییر شکل و آسیب دیدن سیستم در طول زمان جلوگیری شود.

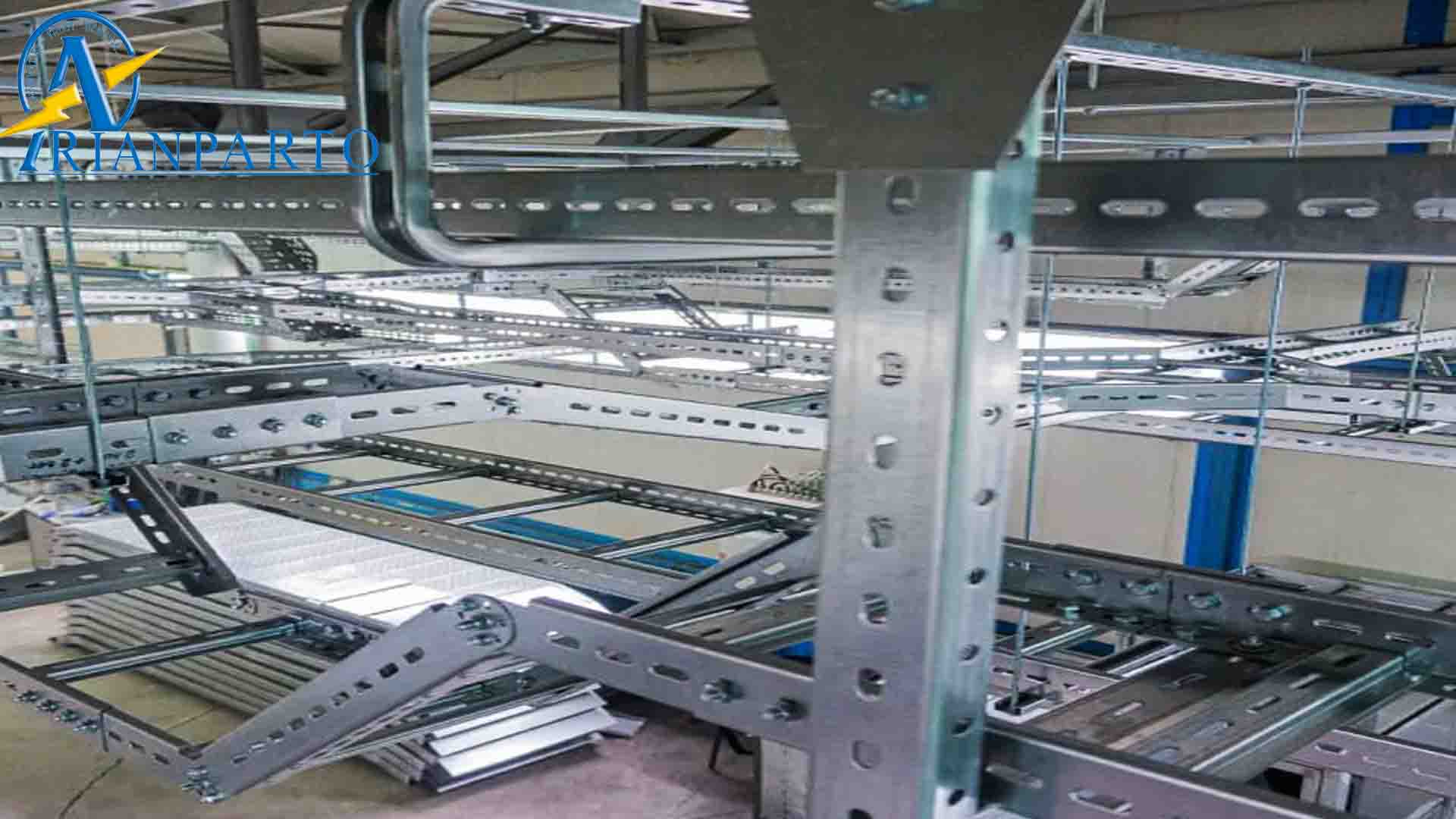

طراحی ساپورت ‌ها باید بر اساس بارهای محاسبه‌ شده انجام شود. فاصله بین براکت‌ ها نباید از 1.5 متر (5 فوت) تجاوز کند و نصب این ساپورت ‌ها باید با الزامات لرزه ‌ای مطابق استاندارد CBC هماهنگ باشد. همچنین، ساپورت ‌ها نباید به سیستم‌ های پشتیبانی دیگر، مانند سیستم ‌های مکانیکی یا الکتریکی، متصل شوند.

نکته ضروری در نصب سینی کابل

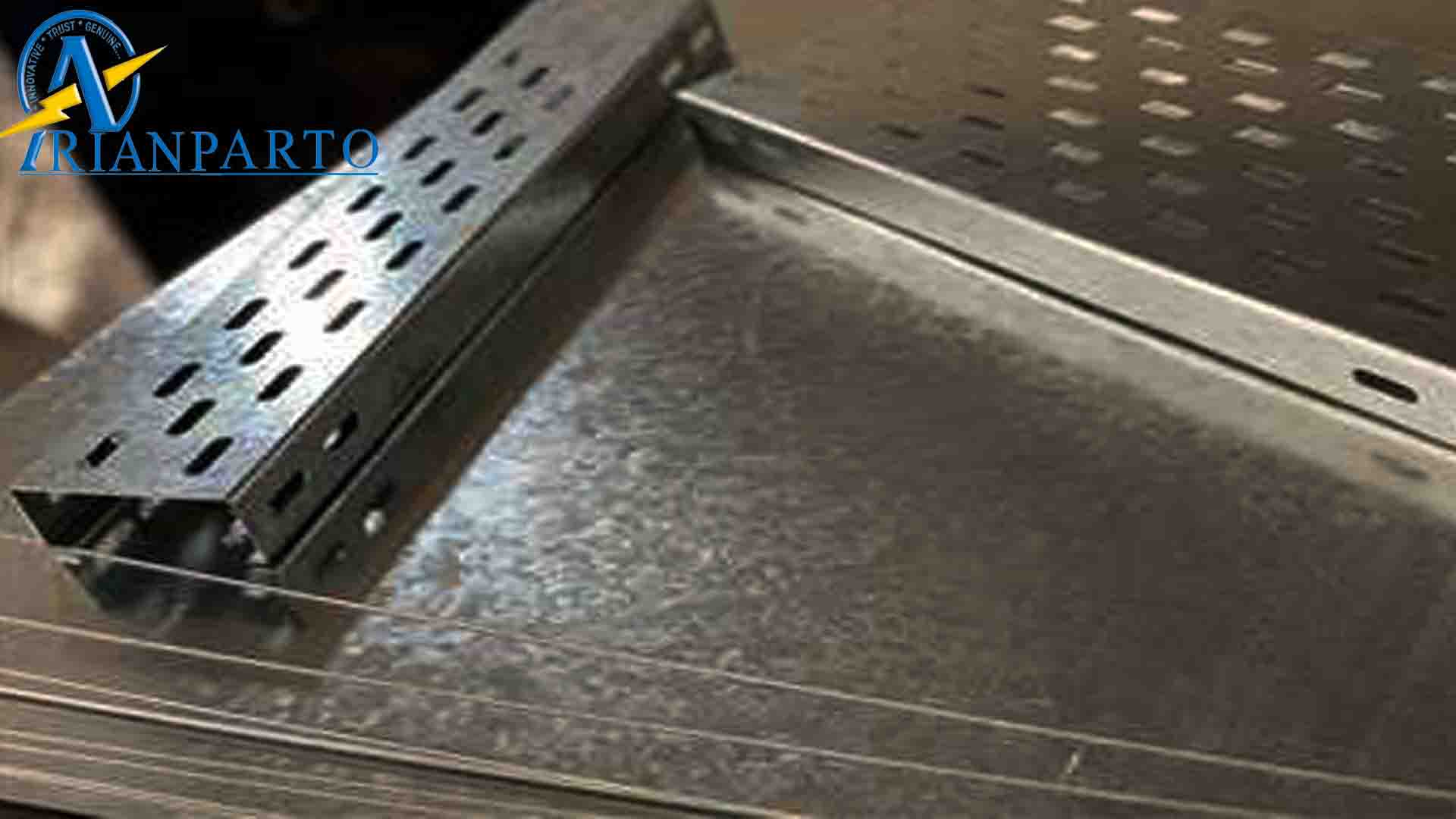

در تهیه و استفاده از سینی کابل، دقت در کیفیت مواد اولیه بسیار مهم است. لبه‌ های سینی نباید تیز یا بر آمده باشند تا به عایق کابل‌ ها آسیبی وارد نشود. در مواردی که سینی ‌های کابل به میله‌ های معلق متصل می ‌شوند، استفاده از رول بولت ‌ها و انکر ها برای جلوگیری از نوسان و حرکت افقی آن ها توصیه می ‌شود.

تمامی شاخه ‌های سینی کابل پیش از بسته ‌بندی و ارسال، باید به صورت آزمایشی به یکدیگر متصل شوند تا صحت سوراخ‌ کاری ‌ها و اتصالات بررسی شود. رعایت این نکات از بروز اشکالات در نصب سینی کابل گالوانیزه و کاهش کیفیت سیستم جلوگیری می ‌کند و تضمینی برای ایمنی و کارایی تاسیسات الکتریکی فراهم می ‌آورد.

انواع سینی کابل

جدول انواع سینی کابل

کاربرد های مختلف سینی کابل در صنایع و کارگاه ها

سینی کابل یکی از تجهیزات اساسی برای مدیریت کابل ‌ها در صنایع و کارگاه‌ ها است. این محصول برای جمع ‌آوری، نظم ‌دهی و محافظت از کابل ‌های برق و دیتا در محیط‌ های صنعتی و تجاری استفاده می ‌شود. در کارگاه‌ های صنعتی، سینی کابل برای جلوگیری از آسیب به کابل ‌ها در برابر فشار یا ضربه و همچنین حفظ ایمنی کارکنان کاربرد دارد. در صنایع ساختمانی و زیرساختی، این تجهیزات برای انتقال کابل‌ ها در مسیر های طولانی و تسهیل  تعمیرات و نگهداری سیستم‌ های الکتریکی ضروری است. همچنین در محیط‌ های حساس مانند صنایع نفت و گاز، از سینی کابل برای کاهش خطرات ناشی از القای الکتریکی و مدیریت دقیق سیم ‌کشی استفاده می ‌شود.

نتیجه گیری

همان طور که در متن بالا بیان کردیم  در نصب سینی کابل گالوانیزه باید به موارد مختلفی توجه کنیم. سینی کابل با تنوع کاربرد ها و ویژگی ‌های منحصر ‌به‌ فرد، به یکی از اجزای کلیدی در مدیریت کابل ‌ها تبدیل شده است. استفاده از آن نه ‌تنها ایمنی و نظم را در سیستم‌ های الکتریکی و مخابراتی تضمین می‌کند، بلکه بهره‌ وری و دوام تجهیزات را نیز افزایش می‌ دهد. انتخاب صحیح نوع سینی کابل و رعایت استاندارد های نصب، عاملی اساسی برای عملکرد بهینه و کاهش هزینه‌ های نگهداری در پروژه‌ های صنعتی و ساختمانی است.
