گزارش فنی و تحلیل مهندسی: طراحی و پیاده‌سازی سیستم مدیریت توان و تابلو برق اصلی (MCC) در مجموعه صنعتی پگاه

در دنیای صنعت امروز، مدیریت بهینه انرژی تنها یک انتخاب نیست، بلکه یک ضرورت اقتصادی و فنی برای بقای واحدهای تولیدی است. پروژه همکاری با شرکت پگاه، یکی از پروژه‌های شاخص تیم مهندسی آرین پرتو در حوزه بهینه‌سازی شبکه برق صنعتی بود. این گزارش با هدف مستندسازی فرآیندهای فنی، محاسبات انجام شده و دستاوردهای حاصل از نصب بانک خازن اتوماتیک و تابلو برق اصلی تهیه شده است.

هدف اصلی این پروژه، فراتر از صرفاً تأمین تجهیزات، رسیدن به پایداری ولتاژ و حذف کامل جریمه‌های انرژی راکتیو (Reactive Energy Penalty) از صورت‌حساب‌های برق این واحد صنعتی بود.

فاز ۱: ارزیابی فنی و عیب‌یابی شبکه (Site Audit & Diagnostics)

پیش از هرگونه طراحی، تیم مهندسی آرین پرتو طی یک دوره پایش ۴۸ ساعته، پارامترهای الکتریکی شبکه پگاه را مورد بررسی قرار داد. در این مرحله، مشکلات زیر به صورت دقیق شناسایی شدند:

۱.۱. تحلیل ضریب توان (Power Factor Analysis)

با استفاده از تحلیلگرهای توان (Power Quality Analyzers)، مشخص گردید که ضریب توان در ساعات پیک مصرف به 0.72 کاهش می‌یابد. این مقدار نشان‌دهنده بار بسیار سنگین راکتیو در شبکه است که باعث می‌شود جریان بیشتری از کابل‌های اصلی عبور کند بدون اینکه کار مفید انجام شود. این پدیده باعث گرم شدن کابل‌ها و افزایش افت ولتاژ می‌شود.

۱.۲. شناسایی هارمونیک‌ها و نوسانات ولتاژ

وجود درایوهای فرکانس متغیر (VFD) و تجهیزات الکترونیکی در خط تولید، باعث ایجاد هارمونیک‌های مرتبه ۵ و ۷ شده بود. این هارمونیک‌ها باعث ایجاد نویز در سیستم‌های کنترل و گرم شدن بیش از حد ترانسفورماتورها می‌شدند. این موضوع، اولویت اصلی ما در طراحی بانک خازن بود: جلوگیری از رزونانس با هارمونیک‌ها.

۱.۳. بررسی ظرفیت کابل‌ها و تجهیزات حفاظتی موجود

بررسی‌های فیزیکی نشان داد که تابلوهای قدیمی فاقد سیستم‌های حفاظتی مدرن هستند و در صورت بروز اتصال کوتاه در بخش‌های بار، سرعت قطع مدار (Breaking Capacity) مطلوب را ندارند.

فاز ۲: فرآیند طراحی و محاسبات مهندسی (Design & Calculation)

بر اساس داده‌های استخراج شده، فرآیند طراحی در سه لایه زیر انجام شد:

۲.۱. محاسبات ظرفیت بانک خازن (Capacitor Bank Sizing)

برای بهبود ضریب توان از 0.7 به 0.98، محاسبات زیر انجام شد:

در نتیجه، ظرفیت نهایی بانک خازن برابر با [مقدار محاسبه شده] KVAR تعیین گردید. نکته کلیدی در طراحی، تقسیم این ظرفیت به مراحل (Steps) کوچک بود تا از نوسانات ناگهانی ولتاژ (Voltage Swell) در هنگام ورود خازن‌ها جلوگیری شود.

۲.۲. انتخاب استراتژی کنترل (Control Strategy)

به جای استفاده از رگولاتورهای ساده، از یک رگولاتور هوشمند با قابلیت پایش هارمونیک استفاده شد. این رگولاتور قادر است با تشخیص سطح هارمونیک‌ها، از ورود خازن‌هایی که در وضعیت رزونانس هستند جلوگیری کند.

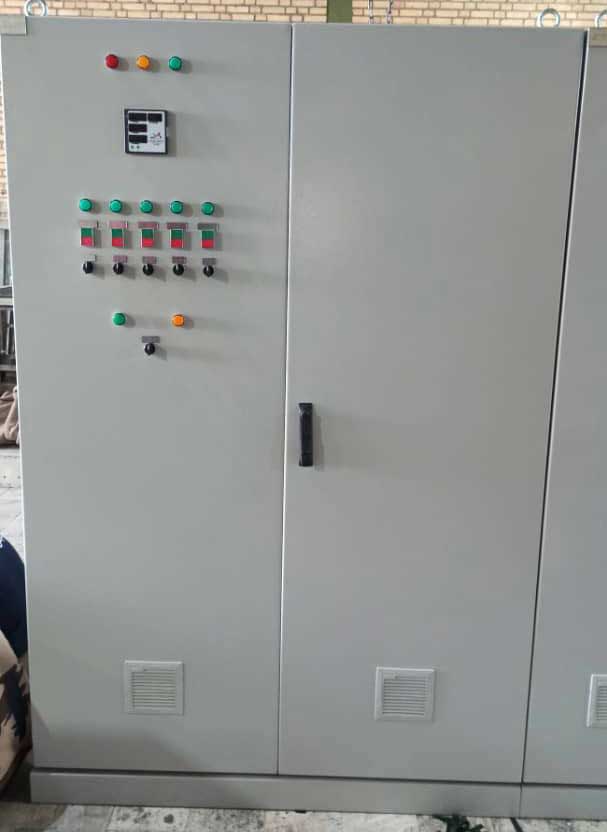

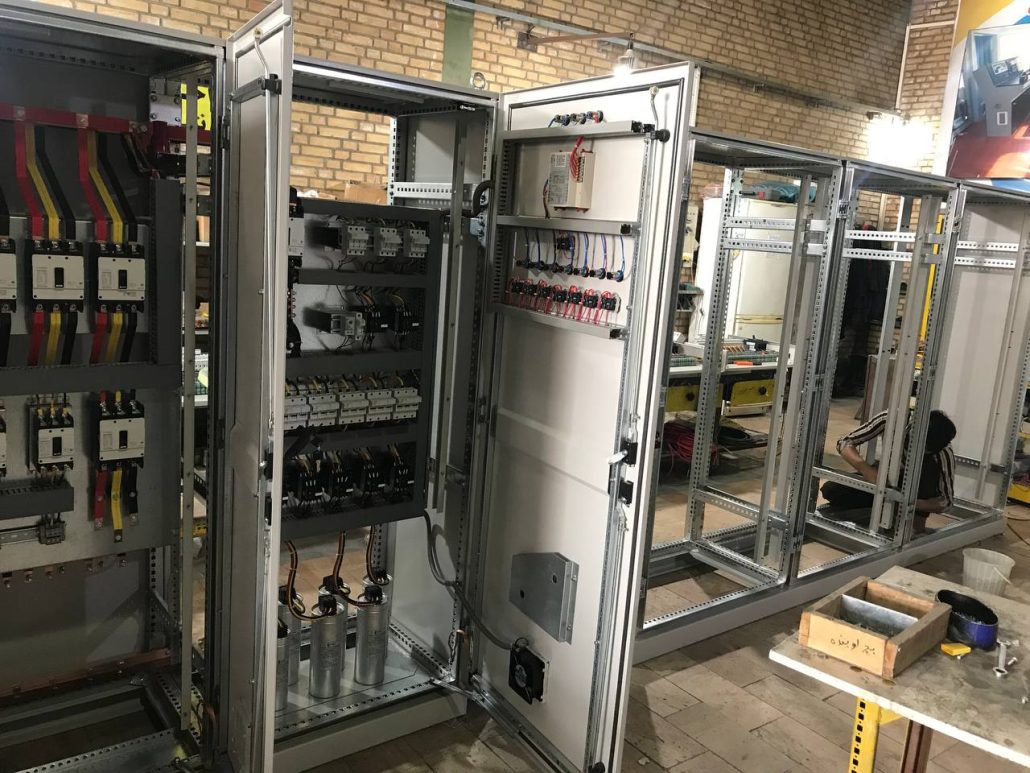

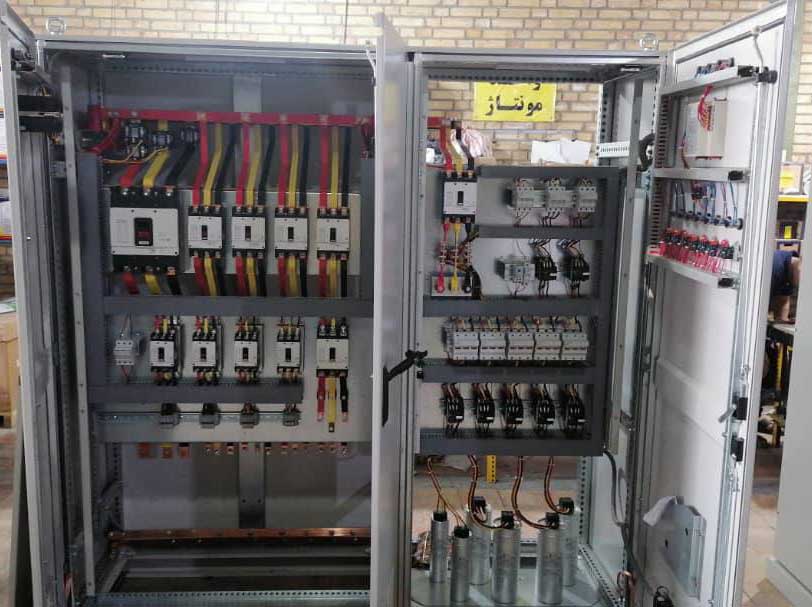

۲.۳. طراحی ساختار تابلو اصلی (MCC Design)

تابلو اصلی بر اساس استاندارد IEC 61439 طراحی شد. پارامترهای اصلی لحاظ شده عبارت بودند از:

• Icc (جریان اتصال کوتاه): انتخاب تجهیزات با قابلیت تحمل حداقل 36kA.
• Thermal Management: طراحی مسیرهای جریان هوا برای جلوگیری از تجمع حرارت در بخش‌های قدرت.
• Selectivity: طراحی سیستم حفاظتی به گونه‌ای که در صورت بروز خطا، فقط کلید مربوط به آن بخش قطع شود و کل سایت از کار نیفتد.

فاز ۳: لیست تجهیزات و استانداردهای انتخاب شده (BOM)

در این پروژه، کیفیت تجهیزات با هدف تضمین MTBF (میانگین زمان بین خرابی‌ها) بالا انتخاب شدند:

فاز ۴: نصب، راه‌اندازی و تست‌های نهایی (Commissioning)

پس از ساخت در کارخانه آرین پرتو، مراحل زیر در سایت پگاه اجرا گردید:

1. تست‌های پیش از نصب: تست Dielectric، تست مقاومت عایق (Megger Test) و تست صحت عملکرد رگولاتور.

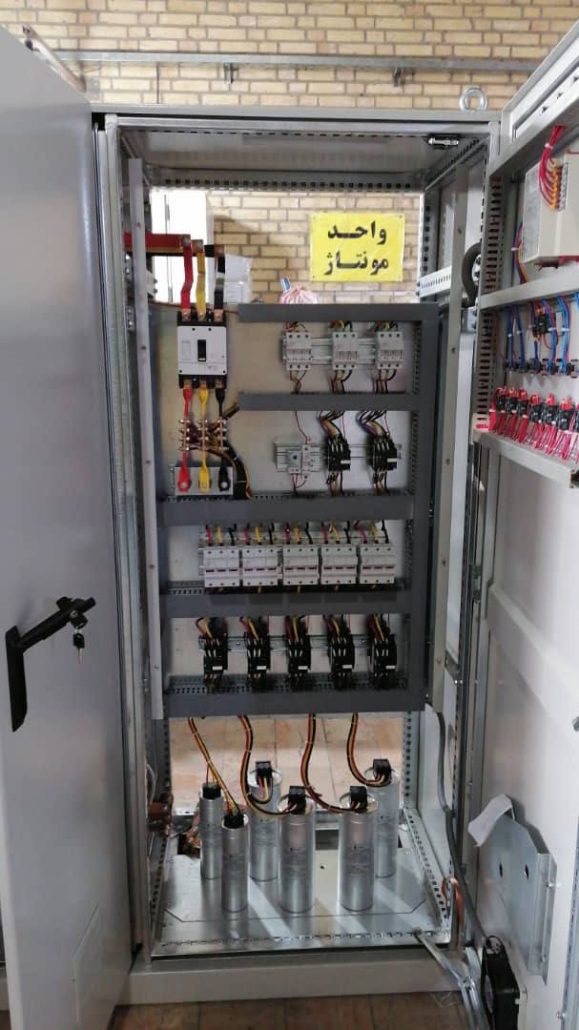

2. نصب و سیم‌کشی: استفاده از داکت‌های صنعتی و کابل‌های با استاندارد حرارتی بالا.
3. تست‌های عملیاتی: بررسی پاسخ سیستم به تغییرات ناگهانی بار و اطمینان از عملکرد دقیق رگولاتور در حالت Auto.

تحلیل نهایی نتایج و بازگشت سرمایه (ROI)

پس از یک ماه پایش مداوم، نتایج زیر مستند گردید:

تحلیل اقتصادی: با توجه به هزینه‌های قبلی جریمه‌های توان راکتیو، این پروژه توانست تنها در مدت ۶ ماه هزینه‌های خود را پوشش داده و پس از آن، صرفه‌جویی خالص در هزینه‌های انرژی برای شرکت پگاه ایجاد کند.
