گزارش فنی پروژه زیرساخت الکتریکی ایرانخودرو
طراحی، ساخت و راهاندازی سیستمهای اصلاح ضریب توان / تابلوهای اصلی و تابلو برق خازن صنعتی اتوماتیک ایران خودرو

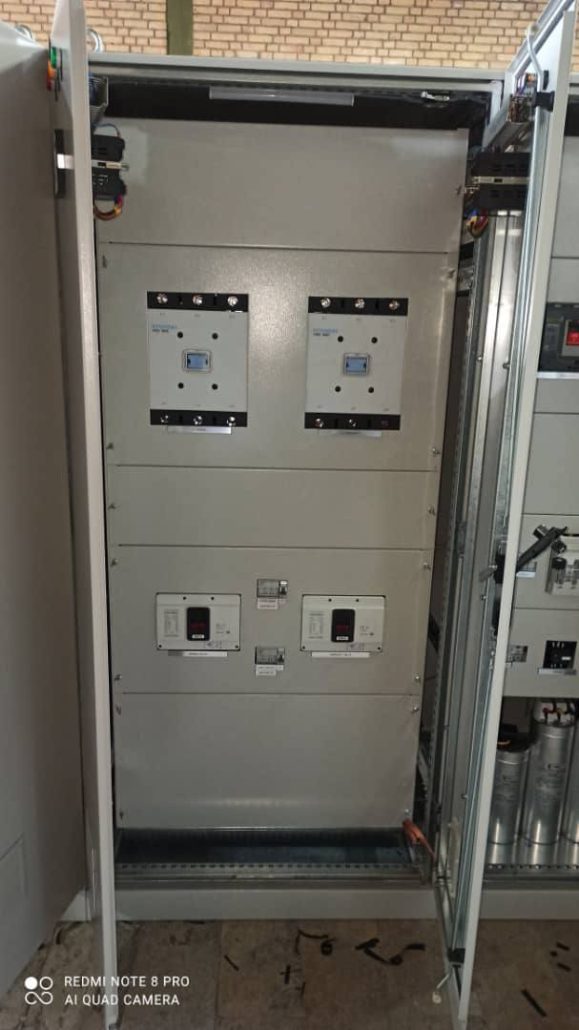

۱. سیستم هوشمند اصلاح ضریب توان (Automatic PFC Panel)
در خطوط تولید ایرانخودرو، حضور گسترده ماشینآلات کنترل شده توسط درایوهای فرکانس متغیر (VFD) و رباتهای جوشکاری، باعث ایجاد بار راکتیو بسیار بالا و نوسانات شدیدی در ضریب توان ($\cos\phi$) میشد. این مسئله نه تنها منجر به جریمههای سنگین در قبوض برق میگردد، بلکه باعث افزایش تلفات حرارتی در کابلها و ترانسفورماتورها میشود.
🔍 چالشهای فنی شناسایی شده:
- وجود هارمونیکهای مرتبه ۳، ۵ و ۷: که پتانسیل ایجاد تشدید (Resonance) در شبکه را داشتند.
- نوسانات شدید بار: تغییر مداوم وضعیت مصرف از حالت درجا (Idle) به حالت حداکثر توان.
- خطر سوختگی خازنها: به دلیل جریانهای هجومی (Inrush Current) بالا در هنگام اتصال.
🛠 راهکار مهندسی و مشخصات ساخت:
الف) سیستم فیلترینگ هارمونیک: برخلاف بانکهای خازنی معمولی، ما از راکتورهای دیتون (Detuned Reactors) با درصد ۱۸.۹٪ و ۱۴٪ استفاده کردیم. این راکتورها با ایجاد امپدانس سریال، مانع از ورود هارمونیکها به خازن شده و از پدیدهی تشدید جلوگیری میکنند.
ب) رگولاتور هوشمند دیجیتال: استفاده از رگولاتورهای چند پله با دقت بالا که قادرند در هر لحظه با تحلیل تغییرات بار، بهترین پله خازنی را فعال کنند تا از وضعیت “Over-correction” جلوگیری شود.
ج) تجهیزات حفاظتی: استفاده از کنتاکتورهای مخصوص خازن (Capacitor Switching Contactors) مجهز به مقاومتهای تخلیه سریع برای کنترل جریان لحظه وصل.
د) بدنه و ایمنی: تابلوهای ساخته شده با درجه حفاظت IP54 و سیستم تهویه اجباری جهت کنترل دمای خازنها در محیطهای گرم صنعتی.

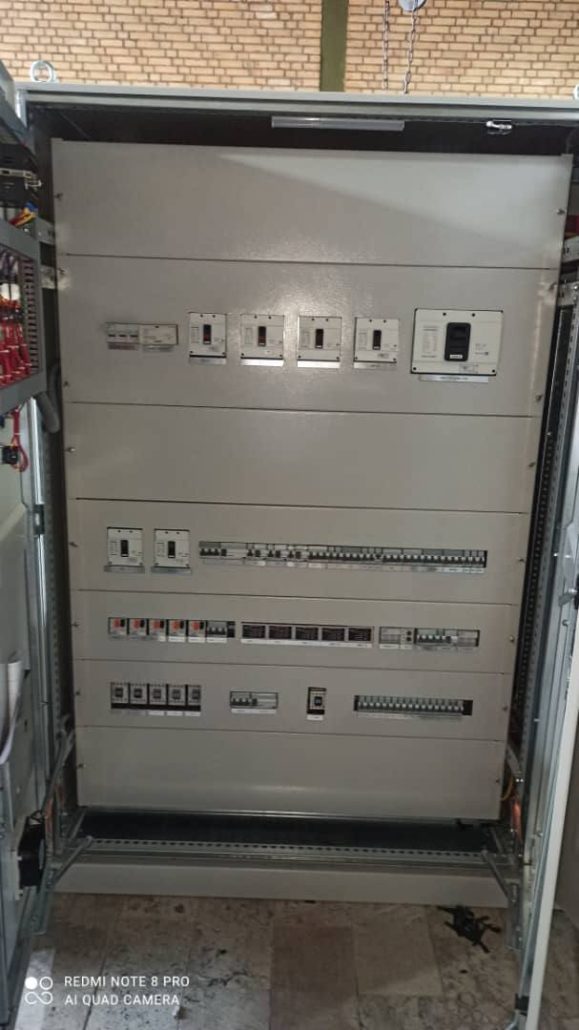

۲. تابلوهای اصلی توزیع قدرت (Main Distribution Panels – MDP)
تأمین انرژی پایدار برای خطوط مونتاژ ایرانخودرو، مستلزم طراحی تابلوهایی است که در برابر کوتاهرختیهای شدید (Short Circuit) مقاوم باشند و در عین حال، قابلیت مدیریت و مانیتورینگ دقیق داشته باشند.
🔍 نیازمندیهای پروژه:
- پایداری بالا: عدم قطعیت در توزیع برق میتواند منجر به توقف تولید و خسارتهای میلیاردی شود.
- تراکم جریان: نیاز به جابجایی جریانهای بسیار بالا (تا ۳۲۰۰ آمپر) در ابعاد استاندارد.
- ایمنی اپراتور: جداسازی کامل بخشهای پر ولتاژ از بخشهای کنترل.
🛠 مشخصات فنی و ساختاری:
الف) ساختار فرمبندی (Formwork): طراحی و ساخت بر اساس استاندارد Form 4b. این یعنی تمام بخشهای داخلی (باسبار، کلیدها، ترمینالها) از هم جدا شدهاند تا در صورت بروز خطا در یک بخش، بقیه سیستم آسیب نبیند و ایمنی تعمیرکار تضمین شود.

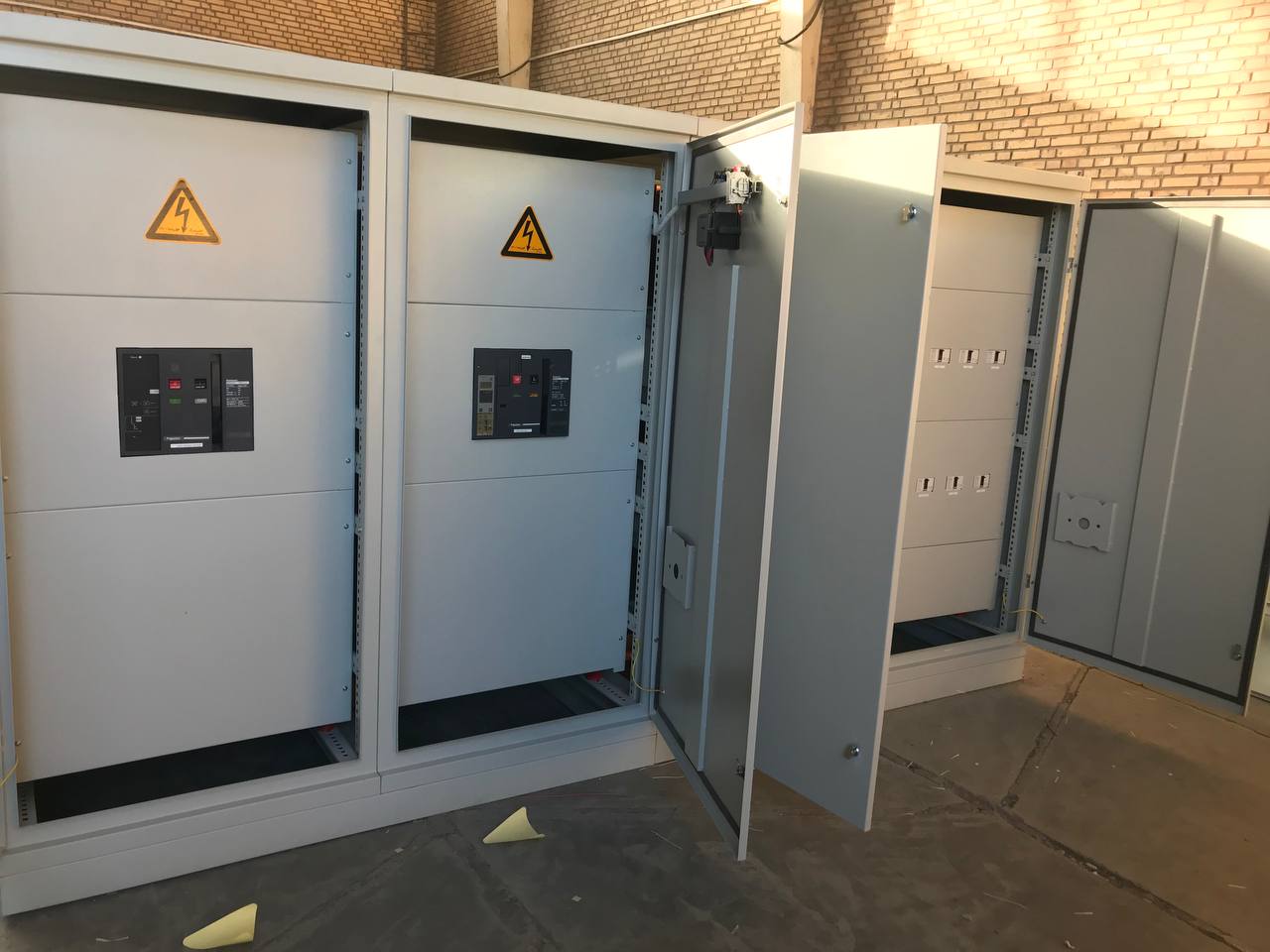

ب) تجهیزات قطع و وصل (Switchgear): استفاده از کلیدهای هوایی (ACB) با قابلیت تنظیم دقیق پارامترهای حفاظتی (LSI/LSIG) و مجهز به موتور برای عملکرد اتوماتیک در شرایط بحرانی.
ج) سیستم باسبار (Busbar): استفاده از مس با خلوص بالا، با محاسبات دقیق جهت تحمل جریانهای اتصال کوتاه و استفاده از عایقهای حرارتی با کیفیت جهت جلوگیری از قوس الکتریکی (Arc Flash).
د) مانیتورینگ هوشمند: نصب آنالایزرهای کیفیت توان که از طریق پروتکل Modbus/TCP به اتاق کنترل مرکزی متصل شده و دادههای ولتاژ، جریان،مونیک و دما را به صورت لحظهای نمایش میدهند.
نتیجهگیری و دستاوردهای پروژه
📈 بهینهسازی مصرف
<>ارتقای ضریب توان به بالای ۰.۹۶ و حذف جریمههای ماهانه برق.
🛡 افزایش ایمنی
کاهش ریسک حوادث اشی از اتصال کوتاه و افزایش عمر تجهیزات الکتریکی.
⚙ پایداری تولید
تثبیت ولتاژ شبکه و جلوگیری از توقفهای ناخواسته خطوط تولید.
📊 مدیری هوشمند
امکان نظارت کامل بر وضعیت شبکه از راه دور (Remote Monitoring).
سوالات متداول فنی
چرا نمیتوان از خازنهای معمولی در محیطهای صنعتی پر از درایو استفاده کرد؟
درایوها (VFD) هارمونیکهای زیادی تولید میکنند. خازنهای معمولی در برابر این فرکانسهای بالا بسیار حساس هستند و به سرعت داغ شده یا منفجر میشوند. استفاده از راکتورهای دیتون در کنار خازن، این خطر را از بین میبرد.
تفاوت Form 4b با سایر فرمبندیها در تابلوهای اصلی چیست؟
در فرمبندی Form 4b، علاوه بر جداسازی بخشهای مختلف، حتی ترمینالهای خروجی کابلها نیز از بخشهای داخلی تابلو جدا شدهاند. این بالاترین سطح ایمنی برای جلوگیری از انتقال خطا و محافظت از اپراتور در هنگام کار با تابلو است.
چگونه میتوانیم از میزان اصلاح ضریب توان مطلع شویم؟
با استفاده از رگولاتورهای دیجیتال و آنالایزرهای مجهز به پروتکل Modbus، تمامی پارامترها به صورت آنلاین در نمایشگر تابلو یا در سیستم مانیتورینگ مرکزی کارخانه قابل مشاهده هستند.
