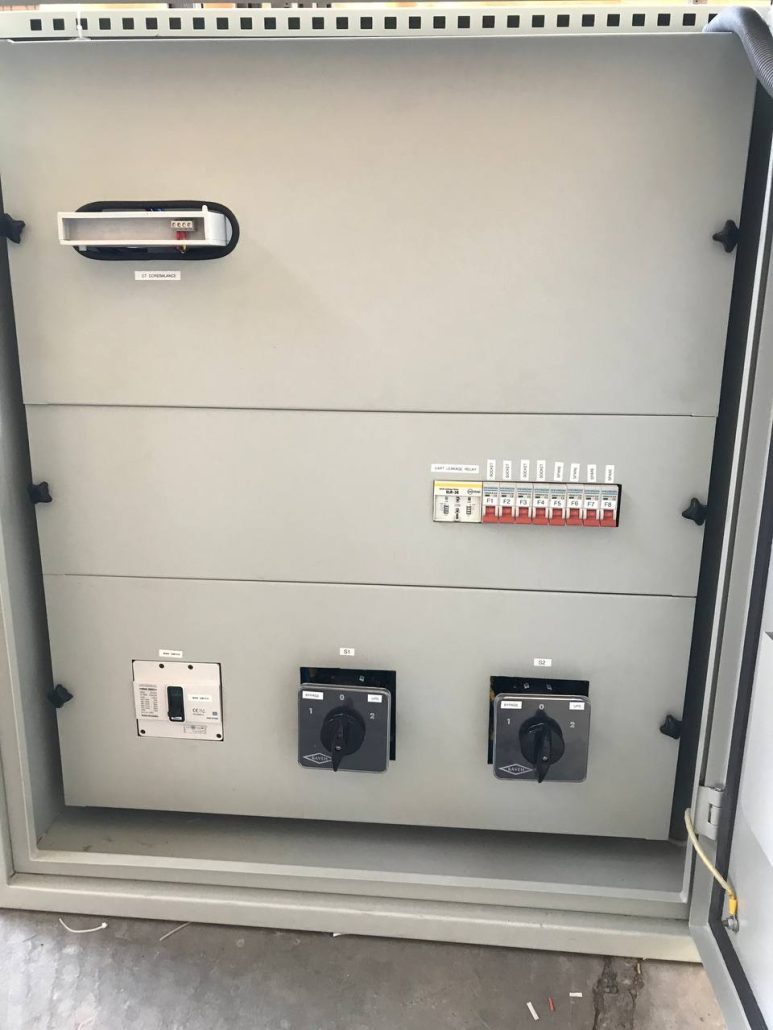

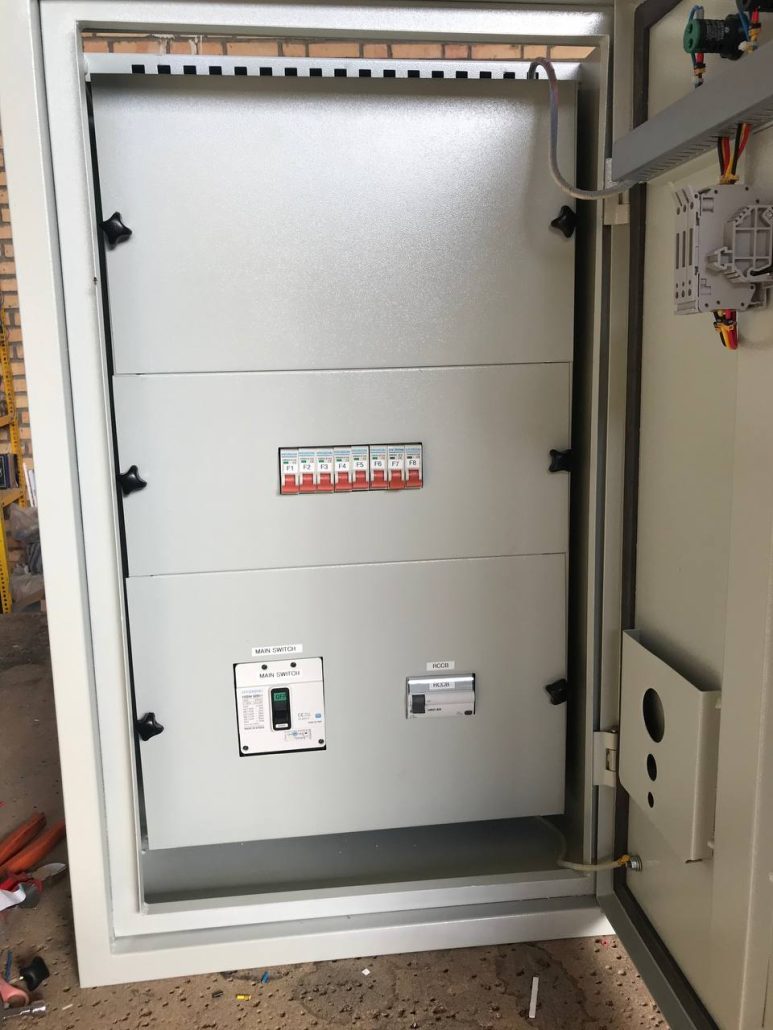

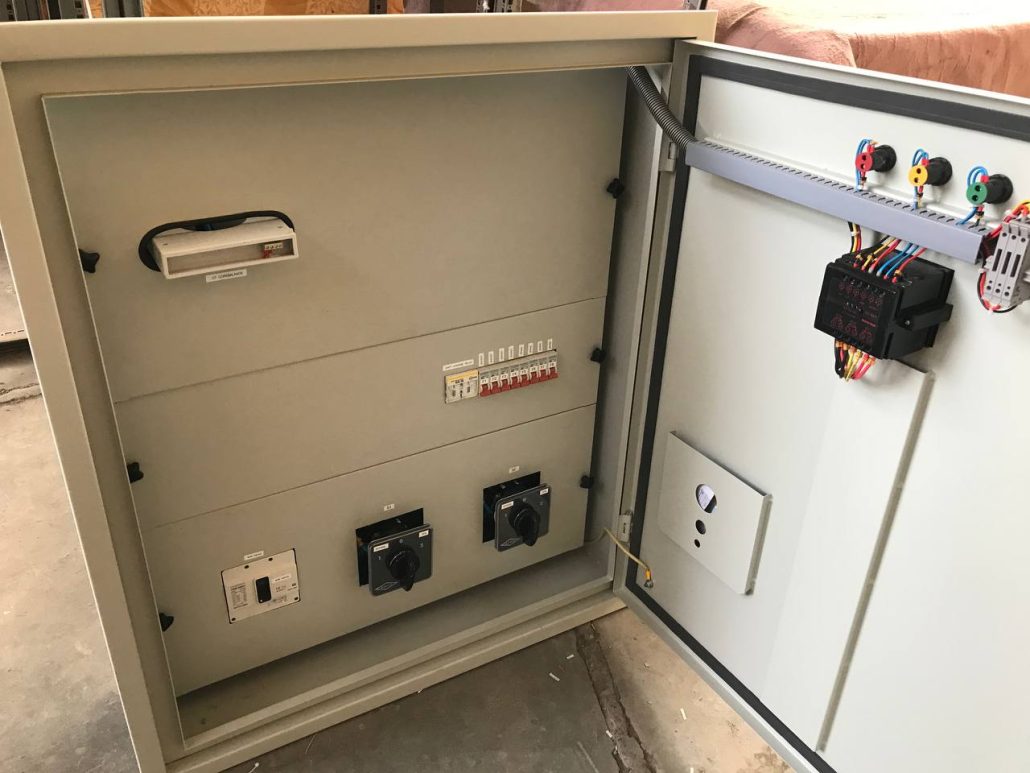

پروژه جامع طراحی و راهاندازی تابلوهای توزیع و لوکال در سایت صنعتی امیدیه اهواز
بررسی فنی مهندسی: از تحلیل هارمونیکها تا استقرار سیستم خنککننده اضطراری برای بهینهسازی ضریب توان و طراحی و راهاندازی بانک خازن اتوماتیک
۱. تحلیل چالشهای فنی در محیطهای گرمسیر (مطالعه موردی امیدیه)
در پروژههای صنعتی خوزستان، مدیریت توان راکتیو صرفاً یک مسئله مالی نیست، بلکه یک چالش مهندسی پیچیده است. سایت امیدیه با دارا بودن الکتروموتورهای فشار متوسط و تجهیزات دوار با گشتاور بالا، همواره با افت ضریب توان مواجه بود.
مشکلات اصلی کارفرما پیش از ورود تیم آرینپرتو:
- جریمههای سنگین مصرف راکتیو: کاهش ضریب توان تا محدوده ۰.۷ که منجر به جرایم سنگین در قبوض برق شد.
- تنشهای حرارتی محیطی: خازنهای معمولی در دمای محیطی بالای ۵۰ درجه خوزستان، دچار کاهش ظرفیت (Derating) و خرابی زودرس میشدند.
- نوسانات هارمونیکی: به دلیل وجود درایوهای فرکانس متغیر (VFD) در سایت، اعوجاجات هارمونیکی باعث اضافه جریان در خازنها میشد.

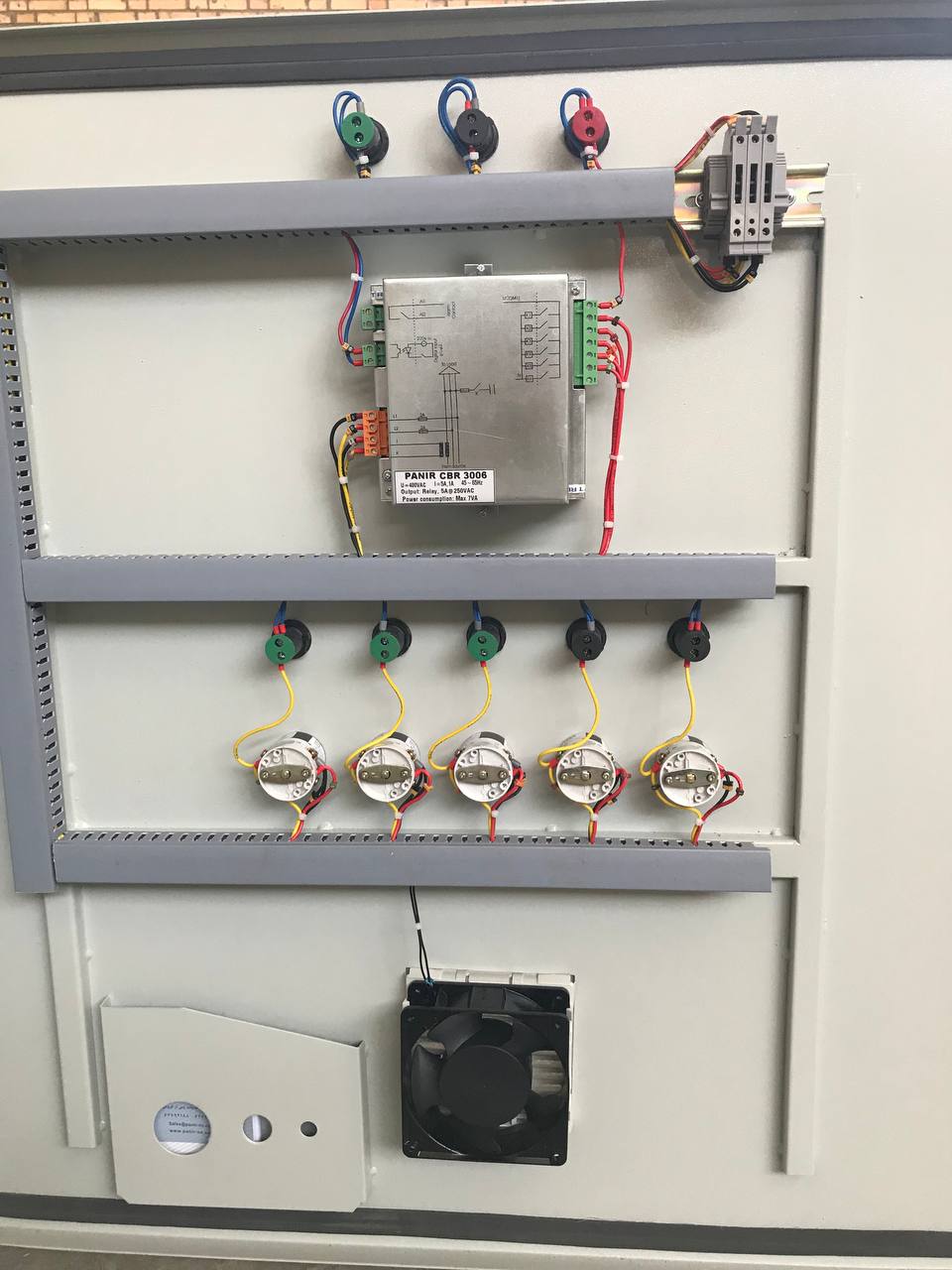

۲. بررسی تخصصی رگولاتور Panir CBR 3006
برای کنترل دقیق توان راکتیو، ما از رگولاتور Panir CBR 3006 استفاده کردیم. این دستگاه تنها یک سوئیچکننده نیست، بلکه یک تحلیلگر هوشمند شبکه است.
چرا Panir CBR 3006 در این پروژه حیاتی بود؟
- الگوریتم Rotation: این رگولاتور با چرخش پلههای خازنی، میزان استهلاک هر خازن را در طول ماه یکسان نگه میدارد.
- مانیتورینگ وضعیت: قابلیت نمایش لحظهای ضریب توان (Power Factor)، جریان، ولتاژ و حتی دما، به تیم نگهداری سایت کمک میکند تا پیش از وقوع خرابی، اقدامات پیشگیرانه انجام دهند.
- حفاظت در برابر نوسانات: این رگولاتور دارای پروتکلهای حفاظتی برای تشخیص اضافه ولتاژ است که از خازنها در برابر نوسانات شبکه محافظت میکند.
۳. اصول مهندسی محاسبات بانک خازن
در آرینپرتو، طراحی بانک خازن بر اساس حدس و گمان نیست. فرآیند ما شامل:
- تحلیل بارهای سلفی: محاسبه مجموع توان اکتیو (P) و توان راکتیو (Q) مصرفی در پیک بار.
- فرمولبندی اصلاح ضریب توان: استفاده از فرمول:
Q = P × (tanφ1 - tanφ2)جهت رسیدن به ضریب توان ایدهآل (معمولاً ۰.۹۸). - انتخاب تجهیزات HD: استفاده از خازنهای با تحمل جریان و دمای بالا (High Duty) که برای محیطهای گرمسیر طراحی شدهاند.
۴. پروتکلهای تضمین کیفیت (FAT & SAT)
تمامی تابلوهای خازنی پیش از خروج از کارخانه (FAT) و پس از نصب در سایت امیدیه (SAT) تحت تستهای زیر قرار گرفتند:
- تست عایقی (Megger): برای اطمینان از صحت ایزولاسیون شینهها.
- تست توالی پلهها: بررسی صحت فرمان رگولاتور CBR 3006 به کنتاکتورهای خازنی.
- آنالیز حرارتی: بررسی نقاط داغ (Hot Spots) در اتصالات شینهها با دوربین حرارتی.
پرسشهای پرتکرار مهندسی (FAQ)
۱. آیا نصب بانک خازن میتواند باعث خرابی الکتروموتورها شود؟
خیر؛ برعکس. نصب بانک خازن با اصلاح ضریب توان، جریان کشیده شده از ترانسفورماتور و کابلها را کاهش میدهد و باعث کاهش افت ولتاژ در سر الکتروموتورها میشود که عمر آنها را افزایش میدهد.
۲. عمر مفید خازنهای صنعتی در اهواز چقدر است؟
در صورت استفاده از خازنهای کلاس HD (تحمل دمایی بالا) و سیستم تهویه مناسب (مانند آنچه در پروژه امیدیه اجرا کردیم)، عمر مفید خازنها بین ۵ تا ۷ سال است، در غیر این صورت به دلیل گرمای شدید، ممکن است در کمتر از ۲ سال دچار افت ظرفیت شوند.
۳. تفاوت رگولاتورهای معمولی با مدل Panir CBR 3006 چیست؟
رگولاتورهای معمولی صرفاً بر اساس زمانبندی خازن را وارد مدار میکنند، اما مدل Panir CBR 3006 دارای الگوریتمهای هوشمند برای جلوگیری از سوئیچینگهای مکرر (Hunting) است که عمر کنتاکتورها را تا ۳ برابر افزایش میدهد.
جهت مشاهده سایر نمونه های مشابه طراحی و راهاندازی بانک خازن اتوماتیک، از طریق لینک مشاهده پروژه های صنعتی اجرا شده اقدام کنید
